RENAULT Серия T - Месторасположение компонентов
(полный обзор)
СОДЕРЖАНИЕ
- Распределительный блок
- Управление машиной - Главный информационный дисплей
- Управление машиной - Тахограф
- Электронное управление 11-литровым двигателем (1/2) — Euro V
- Электронное управление 11-литровым двигателем (2/2) — Euro V
- Месторасположение приборов на 11-литровом двигателе (1/2) — Euro V
- Месторасположение приборов на 11-литровом двигателе (2/2) — Euro V (одинарные аккумуляторные батареи)
- Месторасположение приборов на 11-литровом двигателе (2/2) — Euro V (двойные аккумуляторные батареи)
- Электронное управление 11-литровым двигателем (1/2) — Euro VI
- Электронное управление 11-литровым двигателем (2/2) — Euro VI
- Месторасположение приборов на 11-литровом двигателе (1/2) — Euro VI
- Месторасположение приборов на 11-литровом двигателе (2/2) — Euro VI (одинарные аккумуляторные батареи)
- Месторасположение приборов на 11-литровом двигателе (2/2) — Euro VI (двойные аккумуляторные батареи)
- Электронное управление 13-литровым двигателем (1/2) — Euro V
- Электронное управление 13-литровым двигателем (2/2) — Euro V
- Месторасположение приборов на 13-литровом двигателе (1/2) — Euro V
- Месторасположение приборов на 13-литровом двигателе (2/2) — Euro V (одинарные аккумуляторные батареи)
- Месторасположение приборов на 13-литровом двигателе (2/2) — Euro V (двойные аккумуляторные батареи)
- Электронное управление 13-литровым двигателем - Euro VI, фаза 1 OBDEP-A (1/2)
- Электронное управление 13-литровым двигателем - Euro VI, фаза 1 OBDEP-A (2/2)
- Электронное управление 13-литровым двигателем - Euro VI, фаза 2 OBDEP-C (1/2)
- Электронное управление 13-литровым двигателем - Euro VI, фаза 2 OBDEP-C (2/2)
- Месторасположение приборов на 13-литровом двигателе (1/2) — Euro VI
- Месторасположение приборов на 13-литровом двигателе (2/2) — Euro VI (одинарные аккумуляторные батареи)
- Месторасположение приборов на 13-литровом двигателе (2/2) — Euro VI (двойные аккумуляторные батареи)
- Управление топливом
- Контроль подачи мочевины из бака с правой стороны - Euro V
- Контроль подачи мочевины из бака с правой стороны под кабиной — Euro VI
- Контроль подачи мочевины из бака с правой стороны - Euro VI
- Управление автомобилем - Управление парком - Дистанционное управление
- Система производства энергии с аккумуляторным отсеком с левой стороны (одинарные аккумуляторные батареи)
- Система производства энергии с аккумуляторным отсеком с левой стороны (двойные аккумуляторные батареи)
- Система производства энергии с аккумуляторным отсеком в задней части (одинарные аккумуляторные батареи)
- Система производства энергии с аккумуляторным отсеком в задней части (двойные аккумуляторные батареи)
- Система производства энергии — Оборудование ADR с аккумуляторным отсеком с левой стороны
- Система производства энергии — Оборудование ADR с аккумуляторным отсеком в задней части
- Управление пневмопитанием на автомобиле-шасси
- Управление пневмопитанием на тягаче
- Управление коробкой передач-Механическая коробка передач
- Управление коробкой передач-Роботизированная коробка передач
- Замедлитель на механической коробке передач
- Замедлитель на роботизированной коробке передач
- Управление тормозной системой - Датчик износа тормозных колодок
- Управление тормозной системой - Оборудование EBS для автомобиля-шасси
- Управление тормозной системой - Оборудование EBS для тягача
- Управление тормозной системой - Оборудование EBS
- Управление тормозной системой - Оборудование EBS 4x2 - 6x2
- Управление тормозной системой - Оборудование EBS 6x2 - PUSHER
- Управление тормозной системой - Оборудование EBS 6x2 - TAG
- Управление подвеской - Пневмоподвеска
- Управление подвеской - Пневмоподвеска 4x2
- Управление подвеской - Полная пневмоподвеска 6x2
- Управление подвеской - Пневмоподвеска 6x2- PUSHER
- Управление подвеской - Пневмоподвеска 6x2 - TAG
- Управление управляемой осью 6x2 - PUSHER
- Управление управляемой осью 6x2 - TAG
- Управление тягово-сцепным устройством
- Управление ходовой частью - Проверка давления в шинах
- Блокировка дифференциала на носителе
- Блокировка дифференциала на тягаче
- Обслуживание автомобиля - Диагностические разъемы
- Механизм отбора мощности на автомобиле-шасси
- Механизм отбора мощности на тягаче
- Управление дверями
- Управление системой безопасности - Управление левой дверью
- Управление системой безопасности - Управление правой дверью
- Управление системой безопасности - Иммобилайзер
- Управление системой безопасности - Сигнализация
- Оборудование и оснащение кузова
- Кампания life on board - Воздухо-воздушная автономная система отопления
- Салон - Автономный отопитель "воздух / вода"
- Кампания life on board - Кондиционер воздуха
- Кампания Life on board - Стояночный кондиционер - SP950
- Кампания Life on board - Стояночный кондиционер - RT880
- Радио (1/2)
- Радио (2/2)
- Салон - Люк крыши и противосолнечный козырек
- Кампания life on board - Аксессуары комфорта - Дополнительные розетки
- Салон - Обогреваемое сиденье водителя
- Кампания Life on board — Аксессуары комфорта — Антиобледенительная система ветрового стекла (одинарные аккумуляторные батареи)
- Кампания Life on board — Аксессуары комфорта — Антиобледенительная система ветрового стекла (двойные аккумуляторные батареи)
- Вспомогательная система безопасности вождения
- Обслуживание автомобиля - Опрокидывание кабины
- Управление системой безопасности - Видеонаблюдение
- Управление системой внутреннего освещения (1/2)
- Управление системой внутреннего освещения (2/2)
- Управление системой наружного освещения (1/3)
- Управление системой наружного освещения (2/3)
- Управление системой наружного освещения (3/3)
- Светотехника и указатели поворотов - Звуковой сигнал
- Мойка и сушка стёкол (1/2)
- Мойка и сушка стёкол (2/2)
- Соединение прицепа - Розетки прицепа - Двойного типа
- Масса кабины
- Масса шасси
- 11-литровый двигатель, соединения на массу
- 13-литровый двигатель, соединения на массу

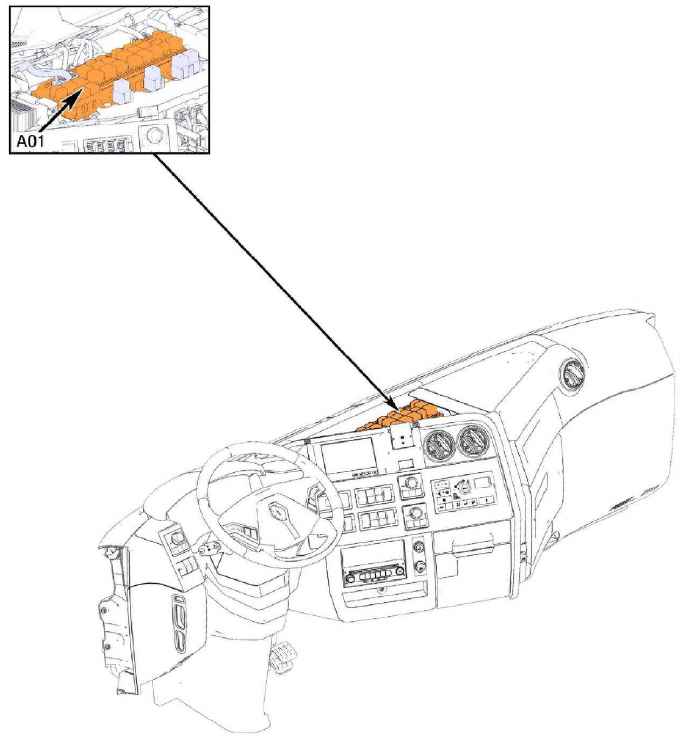

Распределительный блок
А01 Электрораспределительный блок в кабине

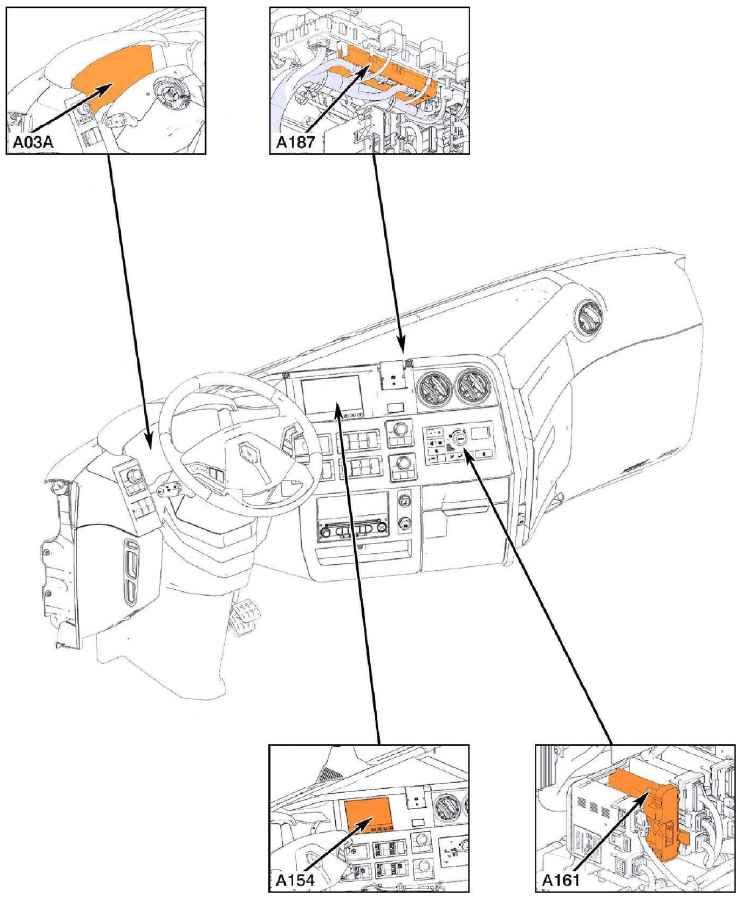

Управление машиной - Главный информационный дисплей
A03A Главный информационный дисплей
А154 Дисплей видео
А161 Электронный блок управления интерфейсами человек/машина (НМIIОМ)
А187 Главный электронный блок управления автомобилем (VMCU)

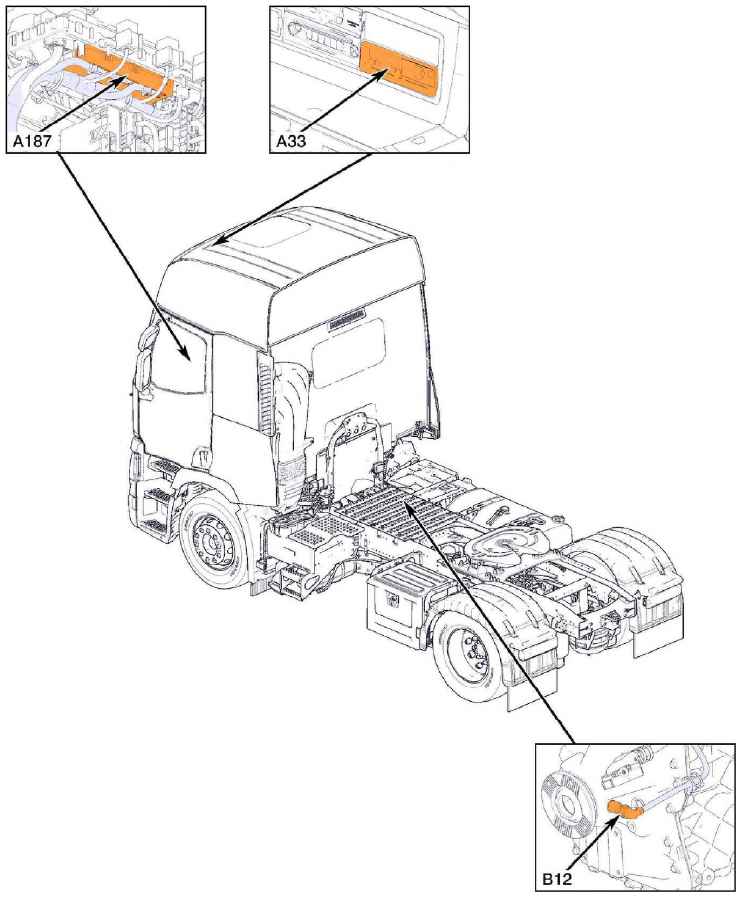

Управление машиной - Тахограф
АЗЗ Тахограф
А187 Главный электронный блок управления автомобилем (VMCU)
В12 Датчик скорости движения автомобиля для тахографа

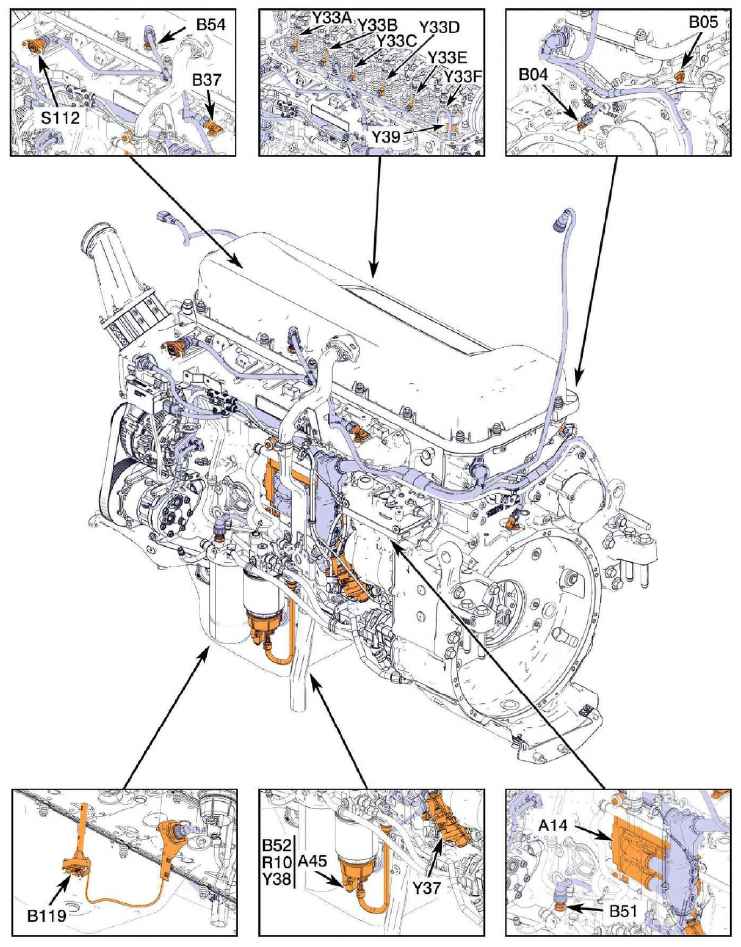

Электронное управление 11-литровым двигателем (1/2) — Euro V
А14 Электронный блок двигателя внутреннего сгорания (ЕЕСU)
А45 Комплект для предварительного подогрева топлива
В04 Датчик частоты вращения двигателя внутреннего сгорания на маховике двигателя
В05 Датчик частоты вращения двигателя внутреннего сгорания на распредвале
В37 Узел датчиков давления и температуры воздуха контура наддува
В51 Датчик давления наддува двигателя внутреннего сгорания
В52 Датчик наличия воды в топливе
В54 Датчик давления внутри блока двигателя
В119 Узел датчиков уровня и температуры масла двигателя внутреннего сгорания
R10 Резистор подогревателя топлива N° 2
S112 Выключатель двигателя внутреннего сгорания
Y33A Электромагнитный клапан форсунки цилиндра N° 1
Y33B Электромагнитный клапан форсунки цилиндра N° 2
Y33C Электромагнитный клапан форсунки цилиндра N° 3
Y33D Электромагнитный клапан форсунки цилиндра N° 4
Y33E Электромагнитный клапан форсунки цилиндра N° 5
Y33F Электромагнитный клапан форсунки цилиндра N° 6
Y37 Узел электромагнитного клапана горного тормоза
Y38 Электромагнитный клапан очистки осушителя
Y39 Электромагнитный клапан моторного тормоза VТС

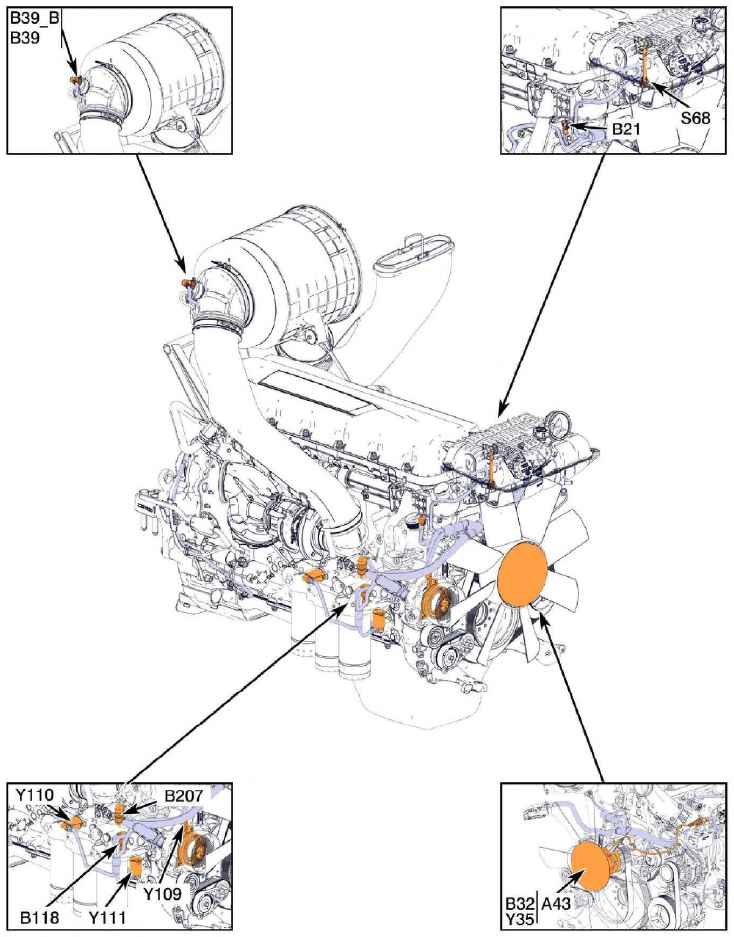

Электронное управление 11-литровым двигателем (2/2) — Euro V
А43 Узел регулятора вентилятора охлаждения двигателя
В21 Датчик температуры охлаждающей жидкости двигателя внутреннего сгорания
В32 Датчик скорости вращения вентилятора охлаждения двигателя
В39 Датчик давления и температуры воздушного фильтра
В39_В Датчик давления в воздушном фильтре
В118 Датчик давления моторного масла двигателя внутреннего сгорания
В207 Датчик давления масла в магистрали охлаждения поршней
S68 Датчик уровня охлаждающей жидкости двигателя внутреннего сгорания
Y35 Электромагнитный клапан регулирования скорости вентилятора охлаждения двигателя
Y109 Электромагнитная муфта сцепления насоса системы охлаждения
Y110 Электромагнитный клапан охлаждения масла
Y111 Электромагнитный клапан охлаждения поршней

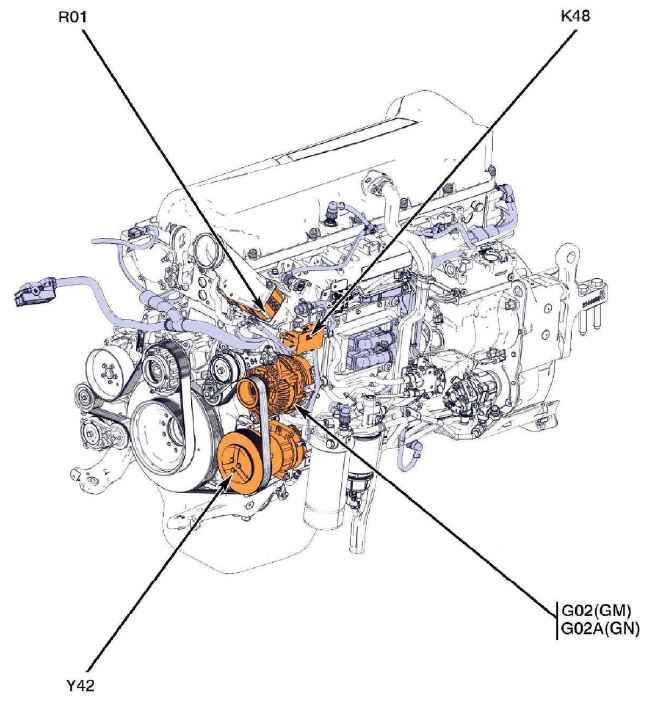

Месторасположение приборов на 11-литровом двигателе (1/2) — Euro V
G02 Генератор
G02A Генератор
К48 Реле питания подогрева входного воздуха
R01 Резистор подогрева воздуха на впуске
Y42 Электрическая муфта компрессора кондиционирования воздуха
GM : генератор Bosch
GN : генератор Melco

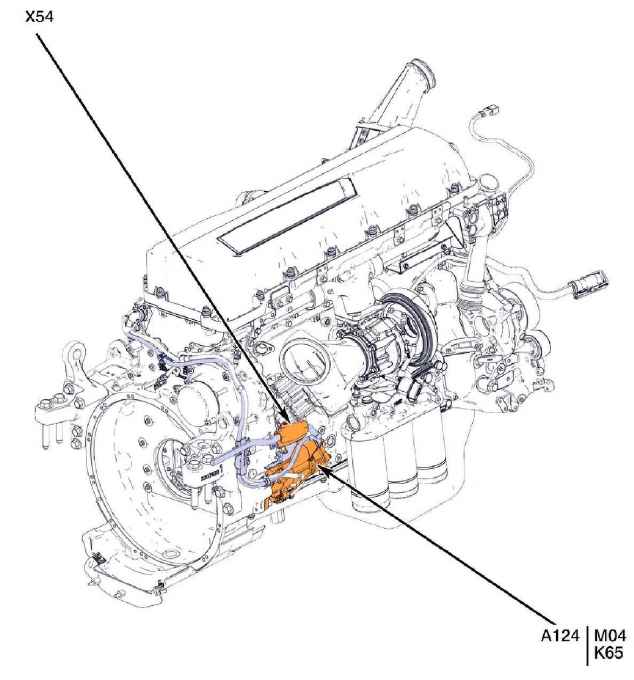

Месторасположение приборов на 11-литровом двигателе (2/2) — Euro V (одинарные аккумуляторные батареи)
А124 Блок стартера
К65 Реле стартера
М04 Стартерный электродвигатель
Х54 Стартерный электродвигатель, промежуточный разъем кабеля питания

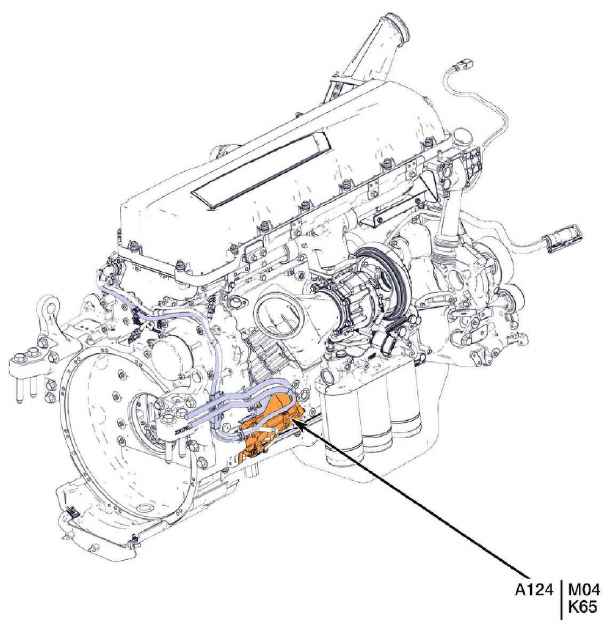

Месторасположение приборов на 11-литровом двигателе (2/2) — Euro V (двойные аккумуляторные батареи)
А124 Блок стартера
К65 Реле стартера
М04 Стартерный электродвигатель

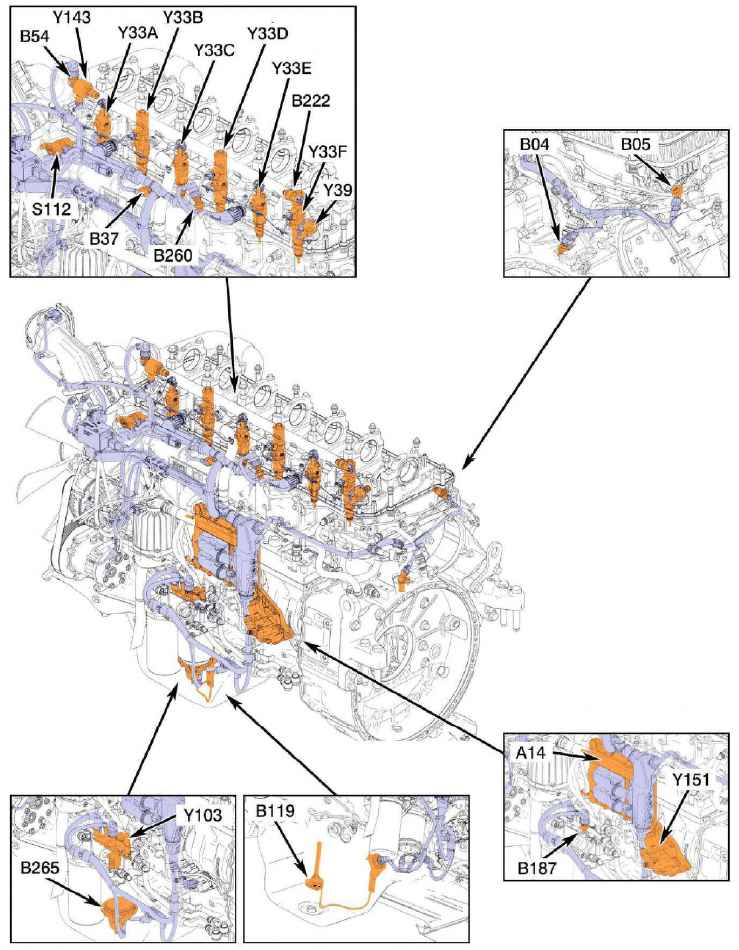

Электронное управление 11-литровым двигателем (1/2) — Euro VI
А14 Электронный блок двигателя внутреннего сгорания (ЕЕСU)
В04 Датчик частоты вращения двигателя внутреннего сгорания на маховике двигателя
В05 Датчик частоты вращения двигателя внутреннего сгорания на распредвале
В37 Узел датчиков давления и температуры воздуха контура наддува
В54 Датчик давления внутри блока двигателя
В119 Узел датчиков уровня и температуры масла двигателя внутреннего сгорания
В187 Датчик давления дизельного топлива в форсунке на выпуске
В260 Датчик противодавления на выпуске
В265 Комплект для предварительного подогрева топлива
S112 Выключатель двигателя внутреннего сгорания
Y33A Электромагнитный клапан форсунки цилиндра N° 1
Y33B Электромагнитный клапан форсунки цилиндра N° 2
Y33C Электромагнитный клапан форсунки цилиндра N° 3
Y33D Электромагнитный клапан форсунки цилиндра N° 4
Y33E Электромагнитный клапан форсунки цилиндра N° 5
Y33F Электромагнитный клапан форсунки цилиндра N° 6
Y39 Электромагнитный клапан моторного тормоза VТС
Y103 Электромагнитный клапан форсунки в выпускной системе
Y143 Электромагнитный клапан регулирования высокого давления магистрали
Y151 Узел электромагнитного клапана горного тормоза
