Читаем сообщения на приборной панели SITRAK
(пределы, погрешности, информационная панель)

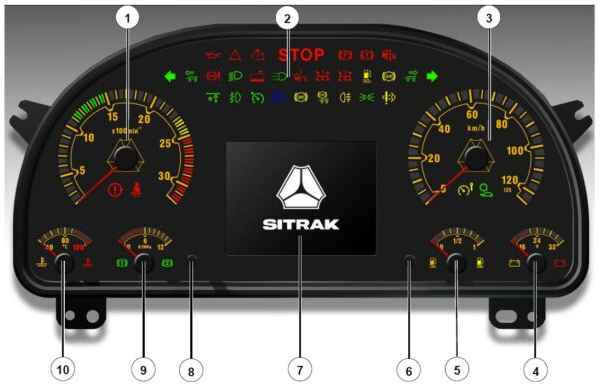

  1. – Скорость оборота двигателя
  2. – Контрольные лампы и индикаторные лампы
  3. – Спидометр
  4. – Вольтметр
  5. – Таблица CNG
  6. – Кнопка 1
  7. – Дисплей водителя
  8. – Кнопка 2
  9. – Барометр
  10. – Указатель температуры воды

Счетчики и отображение сигналов
На приборной панели транспортного средства расположены комбинированные счетчики I и II, блок сигнальной лампочки и спидометр. Комбинированный счетчик I включают в себя термометр, топливомер, датчик давления воздуха I и II, электронный тахометр, часы и 5 типов сигнальных индикаторных лампочек. Комбинированный счетчик II включает вольтметр, датчик давления масла и два резервных положения.

Термометр для измерения температуры воды
Термометр измеряет температуру двигателя во время его работы и способен показывать температуру в пределах 40-120ºС, погрешность 4%.

Электронный тахометр
Тахометр показывает рабочую скорость двигателя в пределах 0~3,000 об/мин и погрешностью ±2% от максимального значения (в пределах 10-90% от максимального значения). Счетчик оборудован датчиком скорости выше допустимой, высшая точка совпадает с 2800 об/мин (942Гц), интервал - ≤±4%.
В настоящий момент для двигателей «SТEYER» различают два типа показателей тахометра:
Для двигателей в 260-336 ЛС скорость передачи составляет 1:3,15
Для двигателей в 360-420 ЛС скорость передачи составляет 1:3,63

Датчик давления воздуха
Указатели давления воздуха 1 и 2 показывают давление воздуха в передней и задней оси и цилиндрах соответственно. Два датчика давления воздуха установлены в соответствующей воздушной трубе. Если давление воздуха ниже 0,55±0,025 МПа, контакты датчика давления воздуха замыкаются, а соответствующий датчик загорается, в то же время включается аварийный звуковой сигнал, сообщая о необходимости остановиться и проверить.
Диапазон измерений: 0~1,0 МПа, погрешность: ±4% от общей длины дуги.
В таблице 13-13 приведены стандартные значения датчика давления воздуха.

Электронный спидометр
Электронный спидометр представляет собой цифровое устройство измерения скорости и исключает необходимость использования двухконтурной коробки передач. Датчик одометра подключен к трансмиссии напрямую. Изменения в характеристиках шин, задней оси и трансмиссии настраиваются в соответствии с показателями электронного спидометра. Коэффициент скорости одометра настраивается на заводе-производителе.
Диапазон измерений: 0~125 км/ч; пробег: 0~999 999 км; погрешность показания пробега: ±2% от полученного показателя.

Датчик давления масла
Датчик показывает давление в основном маслопроводе системы подачи СОЖ.
Диапазон измерений: 0~5 (0~1 МПа); погрешность: ±4% полной дуги.

Световые сигналы
Световые сигналы-индикаторы подразделяются на два основных типа: к первому типу относятся 5 видов световых сигналов, объединенных в комбинированный счетчик I, а именно: сигналы-индикаторы секции малой скорости коробки передач, сигналы-индикаторы секции большей скорости коробки передач, сигналы указания направления поворота тягача, сигналы указания направления поворота прицепа, а также световые сигналы фар дальнего света. Все остальные световые указательные сигналы объединяются в сборный набор ламп, в который входит система аварийной сигнализации, включающая в себя 9 типов сигналов. Если хотя бы один из девяти сигналов активирует работу аварийной сигнализации, сработает не только световой сигнал аварийного режима, но и два внешних световых сигнала. Девять типов таких сигналов подразделяются на две общие группы: к первой группе
относятся «сигналы предупреждения», предназначенные для оповещения оператора, ко второй – «СТОП - сигналы», которые расцениваются как требование немедленно остановиться и проверить работу машины.
Н4/11 – лампа аварийной сигнализации стояночного тормоза и вспомогательного узла давления воздуха. Если давление воздуха в контуре стояночного тормоза ниже 0,65 Мпа, реле низкого давления S30 замыкается, и если давление воздуха вспомогательного узла контура ниже 0,65 Мпа, блокируется реле низкого давления S31 (эти два реле установлены в соответствующих воздухопроводах под полом кабины). Когда замыкается одно из этих двух реле, загорается лампа аварийной сигнализации Н4/11.
Н4/1 – лампа индикации зарядки. С целью заземления она подключена к ушку D+ и катушке возбуждения генератора G3. Следовательно, если генератор не работает, хотя переключатель находится в рабочем положении 3, загорается индикатор зарядки. Если генератор работает в нормальном рабочем режиме, на ушке D+ катушки возбуждения присутствует напряжение в 28 В и равные потенциалы на обоих концах индикации зарядки Н4, следовательно, световой сигнал гаснет. Очевидно, что пока генератор не работает, световой индикатор будет гореть.
Н4/7 – световой сигнал блокировки воздушного фильтра. Если сопротивление воздушного канала до увеличивается до определенного уровня, вакуумный переключатель воздушного фильтра S29 замыкается, загорается световой сигнал Н4/7, что означает необходимость быстрого обесточивания элемента воздушного фильтра.
Н4/4 – сигнальная лампочка уровня масла системы рулевого управления. Если уровень масла системы рулевого управления находится ниже определенного уровня, переключатель уровня масла S69 замыкается, и загорается лампа аварийной сигнализации, напоминающая о необходимости долива масла в систему рулевого управления.
Н4/3 – сигнальная лампочка температуры воды в генераторе. Если температура воды достигает 95° С, замыкается переключатель сигнализации S61, и загорается сигнальная лампочка, это значит, что необходимо немедленно проверить двигатель либо долить охлаждающую жидкость.
Представленная выше система, состоящая из пяти сигнальных лампочек, вместе с диодом, внешним мигающим сигналом Н4/26, а также звуковым сигналом Н3, является стробирующей системой. Например, если сработает одна из пяти указанных выше сигнальных устройств, загорится не только соответствующая сигнальная лампочка, но также загорится внешний мигающий сигнал Н4/26, и заработает звуковая сигнализация Н3. Вместе эти сигналы составляют систему аварийной сигнализации.
Н4/5 – сигнальная лампочка блокировки кабины. Если кабина опущена вниз, но находится в некорректном положении, аварийный переключатель S27, прикрепленный к опорной балке кабины, замыкается, и загорается сигнальная лампочка Н4/5, что говорит о том, что кабина не находится не в должном положении, и транспортное средство не поедет.
Н4/15 – сигнальная лампочка низкого давления воздухосборника передних тормозов. Если воздушное давление воздухосборника тормозной системы ниже 0,65 Мпа, переключатель низкого давления S28/1 замыкается, загорается сигнальная лампочка Н4/15, и транспортное средство не может двигаться.
Н4/16 – сигнальная лампочка низкого давления воздухосборника задней (вспомогательной) оси. Если воздушное давление (есть возможность измерения без выхода из движущегося автомобиля) воздухосборника задней (вспомогательной) оси ниже 0,65 Мпа, переключатель низкого давления S28/2 замыкается, загорается сигнальная лампочка Н4/16, и транспортное средство не заводится.
Н4/2 – сигнальная лампочка уровня давления масла в двигателе. Если уровень давления масла в двигателе ниже 0,65 Мпа, переключатель лампы аварийной сигнализации блокируется, загорается сигнальная лампочка Н4/2, для оператора это говорит о необходимости прекращения работы и проведения необходимого осмотра.
Представленная выше система сигнализации, состоящая из четырех компонентов, вместе с диодом, световым стоп-сигналом Н4/27 и звуковым сигналом Н3 образуют вместе стробирующую систему. Например, если сработает одна из четырех указанных выше сигнальных устройств, загорится не только соответствующая сигнальная лампочка, но и одновременно замигает световой сигнал предупреждения о парковке Н4/27, и заработает звуковая сигнализация Н3. Четыре данные сигналы образуют систему оповещения о парковке, разработанную для того, чтобы продемонстрировать оператору необходимость проведения проверки до начала работы.

Экран вывода сообщений
Экран вывода сообщений скомпонован с экраном движения транспортного средства, экраном, отражающим введенные сообщения и экраном вывода сообщений. Данный экран предназначен в основном для информирования водителей о безопасности выполняемых операций.
(1) Экран движения (Типовой экран):
а) сверху экрана надпись «SINОTRUK»
б) надпись «SINОTRUK» исчезает при нарушении режима работы транспортного средства; содержание сбоя работы демонстрируется посредством мерцания в той области (если сбоев несколько - они показываются попеременно);
в) затем следует две цилиндрические формы, визуально отображающие показатели соответственно «напряжение линии питания» и «давление масла двигателя» в цифрах;
г) далее следуют две линии «Секции пробега в километрах» и «Общего пробега в километрах» (в «Секции пробега в километрах» представлены цифры большего размера);
д) когда экран транспортного средства работает, можно повернуть рукоятку спидометра, задержав ее в таком положении на 2 секунды – данные Секции пробега в километрах будут удалены;
е) информационный экран входного переключателя;
(2) Экран введенных сообщений;
После поворота ключа зажигания из нейтрального положения против часовой стрелки через пару секунд загорается жидкокристаллический экран введенных сообщений, расположенный выше экрана вывода сообщений. Экран введенных сообщений будет загораться каждый раз после поворота ключа зажигания. Когда внизу экрана появляется надпись «ввод», это означает, что работает сигнальный экран ввода; при повороте ключа по часовой стрелке на дисплее экране будет оставаться его содержание в течение 10 и более минут. Зуммер производит краткие звуковые сигналы при повернутой рукоятке, если не будет произведено никаких действий, система автоматически вернется в положение экрана движения.
Содержание экрана
На экране отражаются различные комбинации цифр «0» и «1». Цифра «0» означает «отрицательно» в соответствующих случаях, а цифра «1» означает «положительно». Значение цифры в ее первой позиции, затем во второй позиции и так далее затем можно декодировать их сочетание, следуя слева направо – сверху вниз, расшифровка их значений приведены ниже.
Значения положений цифр на дисплее представлены в таблице


№    Наименование    Описание
1 Key_3 (Ключ_3) Поверните ключ (№15)
2 К1 Переключатель положения
3 К2 Переключатель передней противотуманной фары
4 К3 Переключатель задней противотуманной фары
5 К4 Переключатель освещения
6 К5 Переключатель аварийной сигнализации
7 К6 Переводной переключатель
8 К7 Переключатель механизма отбора мощности
9 К8 Нейтральный переключатель механизма отбора мощности
0 К9 Переключатель дифференциала колеса
11 К10 Переключатель дифференциала оси
12 К11 Приводной переключатель колес
13 К12 Переключатель рабочей лампы
14 К13 Переключатель холодного запуска
15 К14 Переключатель запасного тумблера
16 К15 Переключатель запасного тумблера
17 К16 Переключатель запасного тумблера
18 56А Переключатель фары дальнего света
19 56В Переключатель фары ближнего света
20 Combination S3 - 6 (Комбинация S3 - 6) Переключатель указателя правого поворота
21 Combination S3 - 7 (Комбинация S3 - 7) Переключатель указателя левого поворота
22 S31 Сигнальный переключатель давления воздуха
23 S10 Переключатель лампы тормоза
24 S30 Пружинная стрелка
25 S28/1 Переключатель пневматического тормоза 1
26 S28/2 Переключатель пневматического тормоза 2
27 S48/ S49 Переключатель звукового сигнала
28 S69 Переключатель уровня масла системы рулевого управления
29 S9 Переключатель устройства торможения дросселированием выхлопа хлыст
30 Spare 2 (Запасной 2) Нет данных
31 Trailing axle mode conversation (Преобразование мод задней оси)
32 Support shaft mode conversation (Преобразование мод опорного вала)
33 Spare 5 (Запасной 5) Нет данных
34 Spare 6 (Запасной 6) Нет данных
35 Spare 7 (Запасной 7) Нет данных
36 Spare 8 (Запасной 8) Нет данных
37 Without definition (Нет данных)
38 Without definition (Нет данных)
39 Wrong communication with control board (Плохая связь с панелью управления)
40 Instrument buzzer in operation (Работает звуковой сигнал) В соответствии с логикой управления
41 U2 state digit (U2 разряд числа) «0» нормальное, «1» некорректное
42 U3 state digit (U3 разряд числа) «0» нормальное, «1» некорректное
43 D+ input (вход D+) «1» Двигатель работает
44 IN-XDB «1» Промывочный насос работает
45 IN_JXYG «1» Стеклоочистители работают
46 KEY_4 (Ключ_4) «1» Начало вывода сигнала
47 ASR signal (Сигнал ASR) «1» ASR индикатор загорелся
48 Retarder signal (Помеха сигнала) Индикатор помехи сигнала загорелся
49 Spare (Запасной) Нет данных
50 Water temperature warning signal (Сигнал уровня температуры воды) «1» Загорается сигнальная лампочка уровня температуры воды
51 Reverse switch signal (Сигнал реверсивного переключателя) «1 » Задний ход
52 Crawler switch signal (Сигнал переключения транспортного средства на гусеничном ходу) «1» Работа на низких оборотах
53 Front mounted splitter group signal (Передняя дополнительная коробка передач) «1» Работа на высоких оборотах
54 Air filter blocking signal (Блокирующий сигнал воздушного фильтра) «1» Загорается индикатор воздушного фильтра
55 Cab door open (Открытая дверь кабины) «1» Дверь кабины открыты
56 Cab lock (Фиксация кабины) «1» Кабина зафиксирована
57 Oil pressure warning signal (Сигнал) «1» Загорается индикатор уровня масла
58 Neutral switch signal (Сигнал переключателя нейтрали) «1» В нейтральном положении
59 Axle differential access signal (Сигнал доступа к дифференциалам оси) «1» Доступ
60 Wheel differential access signal (Сигнал доступа к дифференциалам колеса) «1» Доступ
61 PTO access signal (Сигнал доступа к механизму отбора мощности) «1» Доступ
62 All-wheel drive access signal «1» Доступ
63 ABS – tractor (ABS – тягач) «1» Индикатор ABS 1 горит
64 ABS – trailer (ABS - прицеп) «1» Индикатор ABS 2 горит
65 ECAS-2 «1» Соответствующий разряд
66 ECAS-1 «1» Соответствующий разряд
67 /J7 Overcurrent signal (сигнал тока перегрузки) «0» Ток перегрузки на параллельной цепи
68 /J2 Overcurrent signal (сигнал тока перегрузки) «0» Ток перегрузки на параллельной цепи
69 /J8 Overcurrent signal (сигнал тока перегрузки) «0» Ток перегрузки на параллельной цепи
70 /J3 Overcurrent signal (сигнал тока перегрузки) «0» Ток перегрузки на параллельной цепи
70 /J9 Overcurrent signal (сигнал тока перегрузки) «0» Ток перегрузки на параллельной цепи
72 /J4 Overcurrent signal (сигнал тока перегрузки) «0» Ток перегрузки на параллельной цепи
73 /J5 Overcurrent signal (сигнал тока перегрузки) «0» Ток перегрузки на параллельной цепи
74 /J10 Overcurrent signal (сигнал тока перегрузки) «0» Ток перегрузки на параллельной цепи
75 Flash lamp overcurrent (перенапряжение тока лампы-вспышки) Ток перегрузки на параллельной цепи лампы-вспышки
76 Trailer lamp signal (сигнал лампы прицепа) «1» Соединение с прицепом
77 The four-circuit protection valve overcurrent signal (Сигнал перегрузки защитного клапана) «1» Защитный клапан неисправен
78 Flash lamp share signal (Сигнал части лампы-вспышки) «1» Лампа-вспышка загорается, «0» Лампа-вспышка не горит
79 Reserve lamp abnormal (Запасная лампа неисправна) «1» Параллельная цепь неисправна
80 Rear fog lamp abnormal (Задняя противотуманная фара неисправна) «1» Параллельная цепь неисправна
81 Brake lamp abnormal (Стоп-сигнал неисправен) «1» Параллельная цепь неисправна
82 Ether electric injection pump (Электронный инжекторный насос неисправен) «1» параллельная цепь неисправна
83 U23-2 abnormal (U23-2 неисправен) «1» Параллельная цепь неисправна
84 U23-1 abnormal (U23-1 неисправен) «1» Параллельная цепь неисправна
85 U22-2 abnormal (U22-2 неисправен) «1» Параллельная цепь неисправна
86 U22-1 abnormal (U22-1 неисправен) «1» Параллельная цепь неисправна
87 U21-2 abnormal (U21-2 неисправен) «1» Параллельная цепь неисправна
88 U21-1 abnormal (U21-1 неисправен) «1» Параллельная цепь неисправна
89 U20-2 abnormal (U20-2 неисправен) «1» Параллельная цепь неисправна
90 U20-1 abnormal (U20-1 неисправен) «1» Параллельная цепь неисправна
91 J2 abnormal (J2 неисправен) «1» Параллельная цепь неисправна
92 J3 abnormal (J3 неисправен) «1» Параллельная цепь неисправна
93 J4 abnormal (J4 неисправен) «1» Параллельная цепь неисправна
94 J5 abnormal (J5 неисправен) «1» Параллельная цепь неисправна
95 J7 abnormal (J7 неисправен) «1» Параллельная цепь неисправна
96 J8 abnormal (J8 неисправен) «1» Параллельная цепь неисправна
97 J9 abnormal (J9 неисправен) «1» Параллельная цепь неисправна
98 J10 abnormal (J10 неисправен) «1» Параллельная цепь неисправна
99 Without definition (Нет данных)
100 Without definition (Нет данных)
101 Without definition (Нет данных)
102 Without definition (Нет данных)
103 Without definition (Нет данных)
104 U2 state digit (Разряд числа U2) «0» Нормальный, «1» Некорректный
105 U5 state digit (Разряд числа U5) «0» Нормальный, «1» Некорректный
106 Without definition (Нет данных)

Дисплей для вывода сообщений
а. Вывод сообщений на экран
Повернув ключ зажигания из нейтрального положения против часовой стрелки и задержав его в таком положении на две секунды, можно включить ЖК-дисплей. Экран дисплея будет загораться каждый раз после проведения данной операции. Когда внизу экрана загорается надпись «вывод», это означает, что работает сигнальный экран вывода сообщений; если повернуть ключ зажигания по часовой стрелке – содержание сообщение на экране будет отображаться в течение более 10 минут.
Содержание сообщений
Сигнальный экран дисплея для вывода сообщений разделяется на две части: описание цифровых сообщений вывода и описание параметров.
Содержание вывода цифрового сообщения следующее – цифра «1» означает событие, которое уже имело место. Необходимо послать запрос на положение цифры, слева направо – сверху вниз, а замет расшифровать его первое положение, затем второе и так далее. Последовательность расшифровки кодов представлена в таблице ниже.

1 Электромагнит механизма отбора мощности
2 Электромагнит нейтрали механизма отбора мощности
3 Электромагнит привода колес
4 Электромагнит дифференциала колеса
5 Электромагнит дифференциала моста
6 Рабочая фара
7 Клапан устройства торможения дросселированием выхлопа
8 Задействованный клапан подъема
9 Задействованная малая мощность 2
10 Задействованная малая мощность 3
11 Задействованная малая мощность 4 26 Реле передней противотуманной фары
12 Задействованная малая мощность 5
13 Задействованный электронный звуковой сигнал
14 Задействованный воздушный звуковой сигнал
15 Задействованный стоп-сигнал
16 Задействованная фара обратного хода
17 Задействованная задняя противотуманная фара
18 Задействованный электронный инжекторный насос
19 Задействованная левая лампа-вспышка
20 Задействованная правая лампа-вспышка
21 Вспомогательное реле №15
22 Реле стеклоочистителя
23 Реле большой мощности воздушного кондиционера
24 Реле фары дальнего света
25 Реле фары ближнего света
26 Реле передней противотуманной фары
27 Вспомогательное реле D+
28 Реле позиционной фары
29
