Расположение электрических компонентов SCANIA
Расположение электрических компонентов на шасси показано на следующих схемах.
1 Компоненты на кабине.
2 Разъемы на кабине и под кабиной.
3 Разъемы в крыше кабины и в дверях.
4 Разъемы на перегородках.
5 Разъемы и точки заземления на приборной панели.
6 Выключатели на приборной панели, два чертежа.
7 Лампы аварийной сигнализации.
8 Реле в центральном электрическом блоке.
9 Компоненты на раме, семь чертежей.

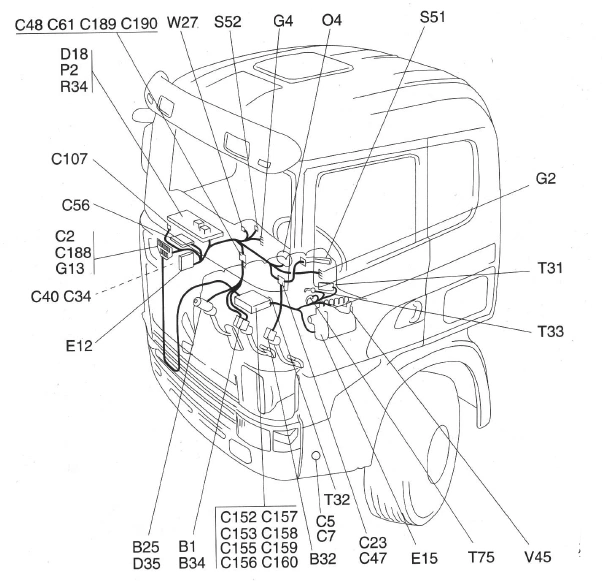

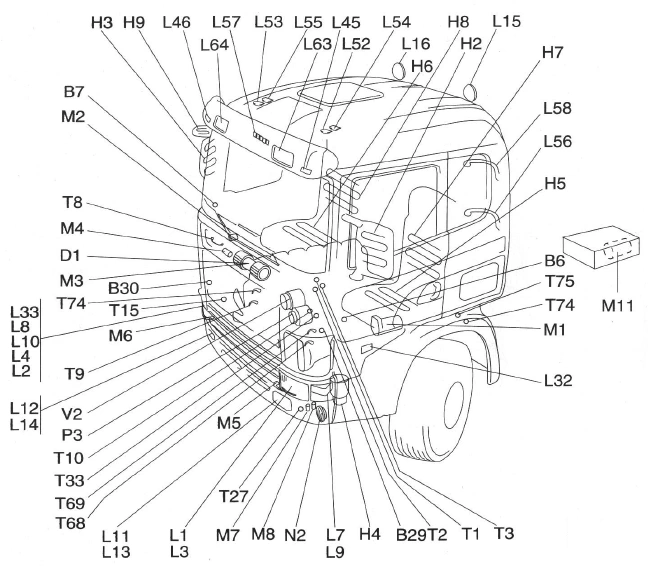

Компоненты на кабине.
На чертеже представлен автомобиль с левосторонним рулевым управлением. На автомобилях с
правосторонним рулевым управлением компоненты с правой стороны переносятся на левую сторону и наоборот. Однако расположение компонентов относительно друг друга остается без изменения.

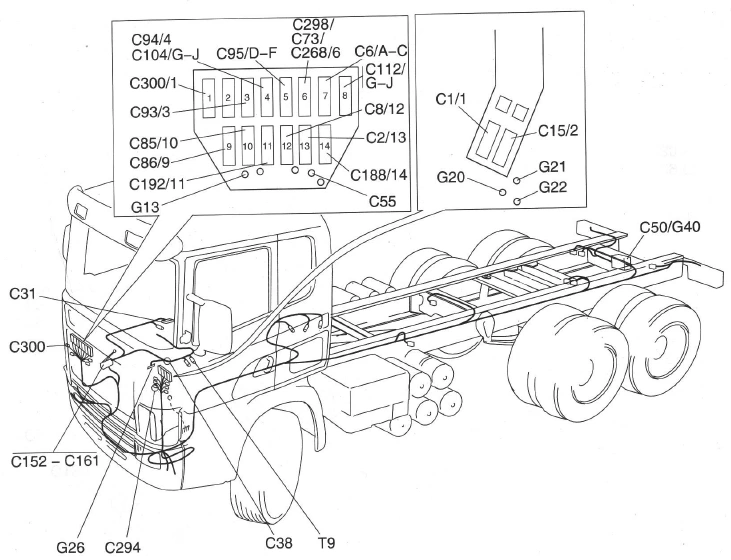

Разъемы на кабине и под кабиной.
На чертеже представлен автомобиль с левосторонним рулевым управлением. На автомобилях с
правосторонним рулевым управлением компоненты с правой стороны переносятся на левую сторону и наоборот. Однако расположение компонентов относительно друг друга остается без изменения.

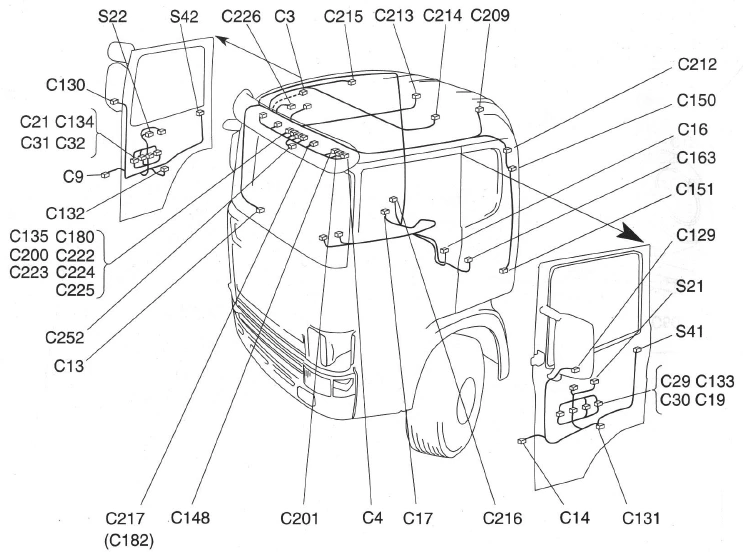

Разъемы в крыше кабины и в дверях.
Разъемы на перегородках.

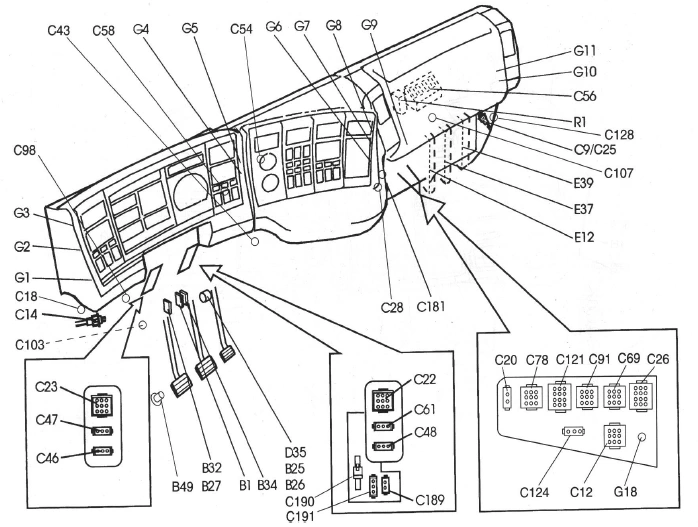

Разъемы и точки заземления на приборной панели.
На чертеже представлена приборная панель для автомобиля с левосторонним рулевым управлением. На автомобилях с правосторонним рулевым управлением компоненты располагаются соответственно.

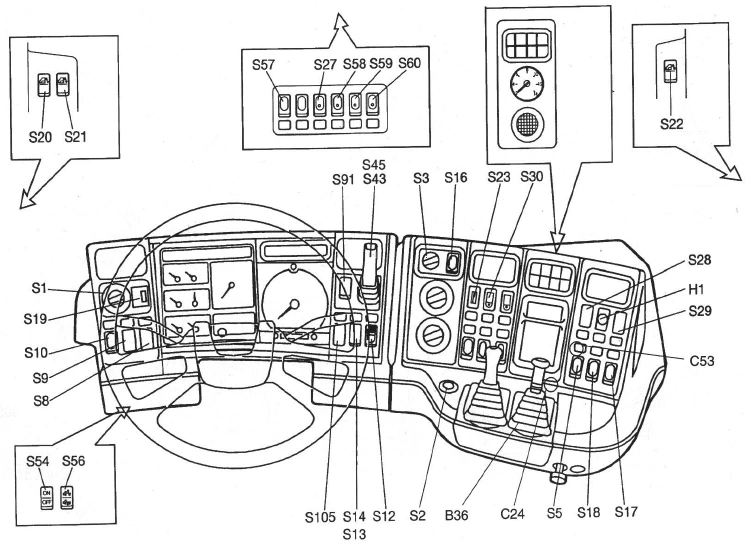

Выключатели на приборной панели, два чертежа.
Чертеж относится к автомобилям с левосторонним рулевым управлением.
Чертеж относится к автомобилям с правосторонним рулевым управлением.

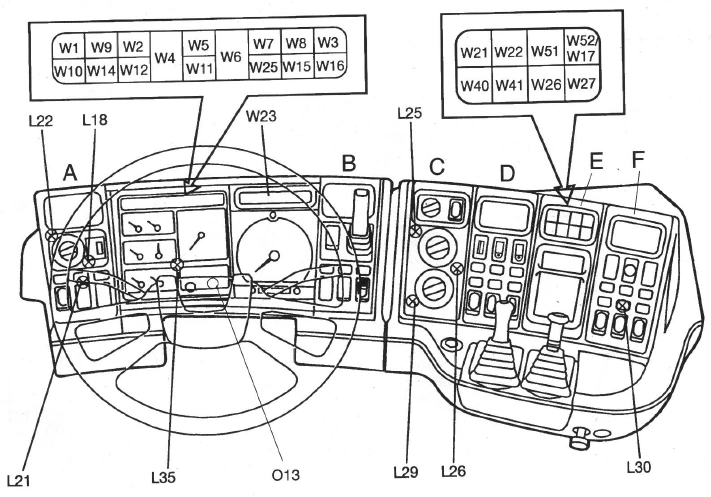

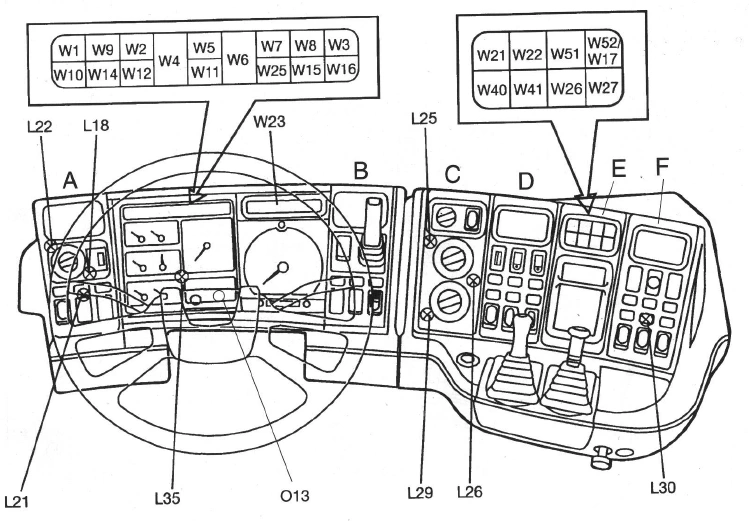

Лампы аварийной сигнализации.
На чертеже представлена приборная панель для автомобиля с левосторонним рулевым управлением. На автомобилях с правосторонним рулевым управлением приборная панель располагается с правой стороны. Панели A – F имеют одинаковое расположение.

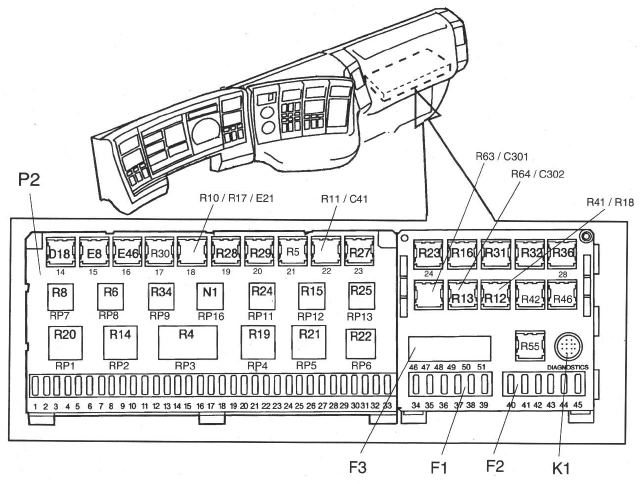

Реле в центральном электрическом блоке.
Компоненты центрального электрического блока располагаются идентично для автомобилей, как с
левосторонним управлением, так и с правосторонним управлением.

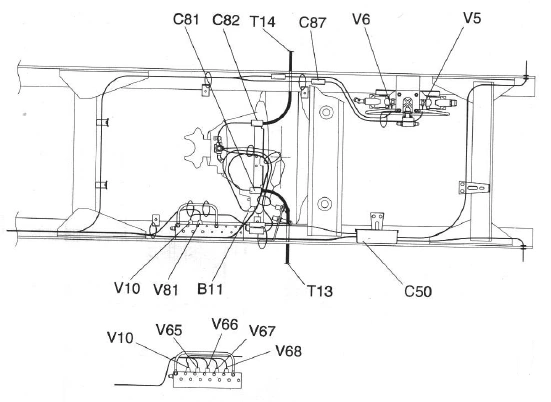

Компоненты на раме, семь чертежей.

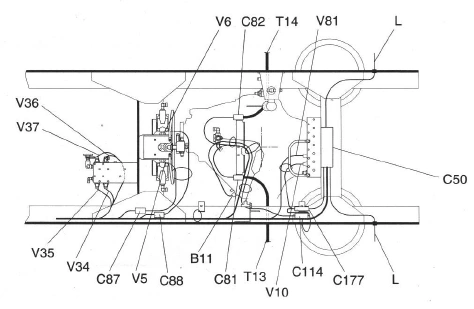

Чертеж относится к механической части модели 4х2
Чертеж относится к модели 4х2А с Электронным Контролем Нагрузки ELC
Чертеж относится к моделям 4х2, 4х4 Z

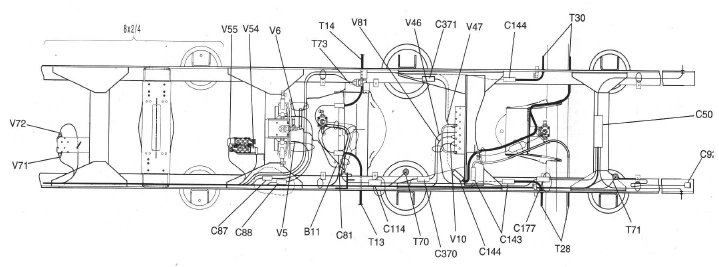

Чертеж относится к моделям 6х2, 8х2 Z
Чертеж относится к моделям 6х2, 8х2, 6х2*4, 8х2/4 А/В

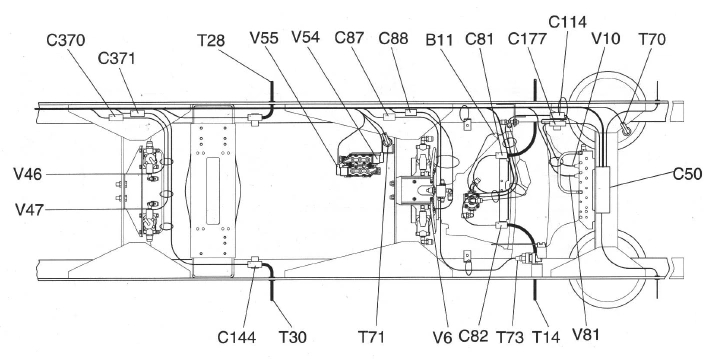

Чертеж относится к модели 6х2/4 А/В
Чертеж относится к моделям 6х4 А/В, 8х4 А/В
