SHACMAN X600 - Схема управления системой замедлителя
Система замедлителя в основном обеспечивает вспомогательное торможение, когда транспортное средство движется вниз по длинному склону, уменьшая использование основного тормоза.
1) Автомобильный контроллер VCU собирает входной сигнал комбинированного переключателя вспомогательного тормоза;
2) VCU преобразует проводной входной сигнал в замедлитель управления сообщением RCU;
3) RCU осуществляет управление торможением передача в соответствии с текущими условиями работы.

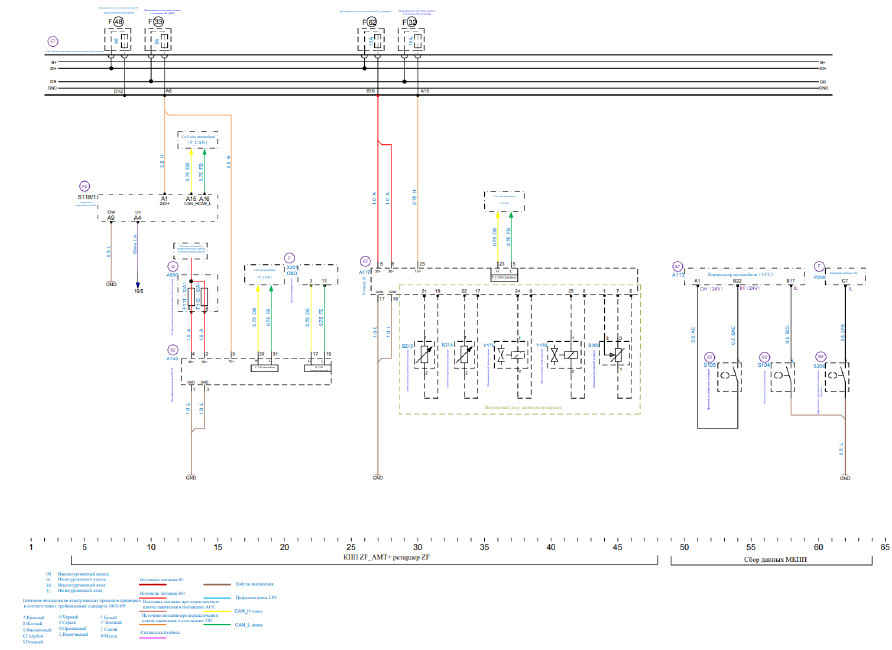

Принципиальная схема системы замедлителя

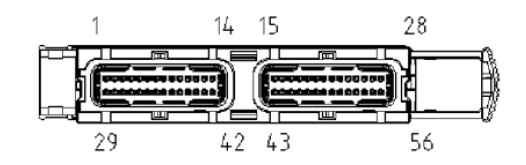

Описание контактного вывода RCU контроллера замедлителя

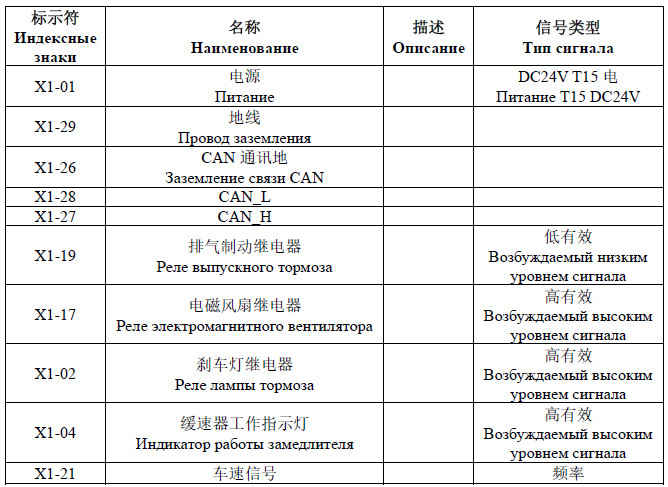

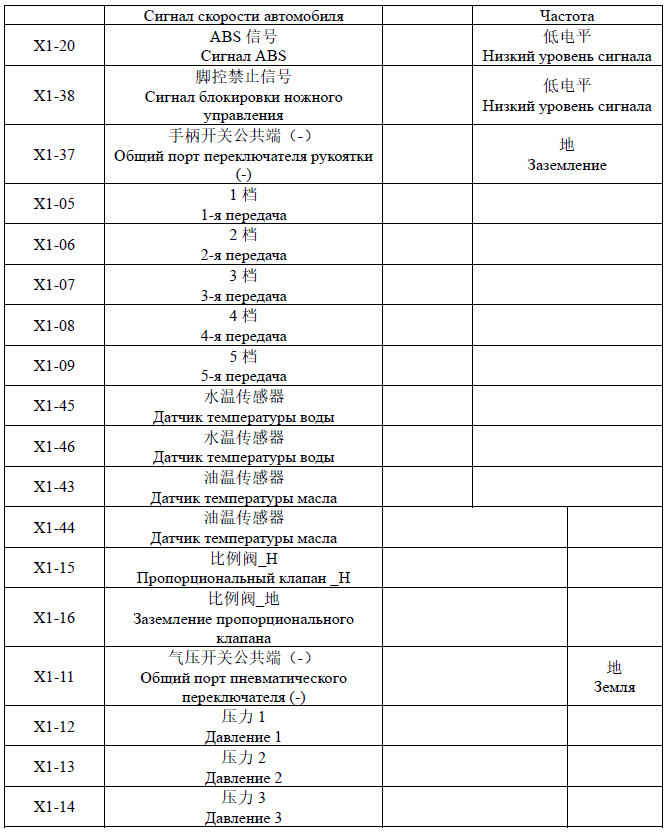

Определение контактного вывода RCU контроллера замедлителя

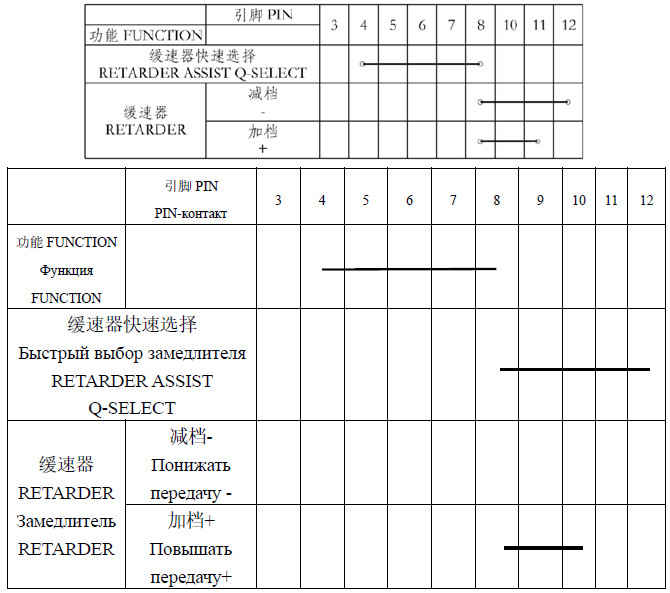

Описание контактного вывода переключателя вспомогательного тормоза
