Электронный иммобилайзер автобусов MAN
(тренинг персонала)

Функция

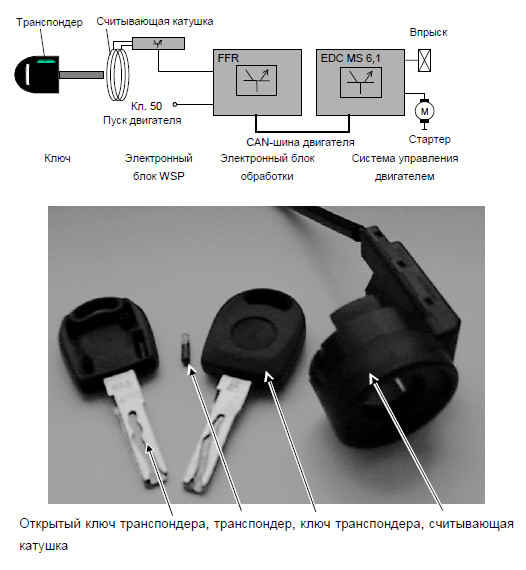

Существенными компонентами электронного иммобилайзера (WSP) являются ключ с транспондером, считывающая катушка и электронный блок обработки в FFR.


Ключ транспондера
Ключи транспортных средства TG-A имеют механическую кодировку с 2500 вариантами. Ключам т/с с электронным иммобилайзером необходим, кроме того, транспондер.
Транспондер расположен в ключе, электромагнитная коммуникация обеспечивается между катушкой и транспондером, если ключ находится в замке зажигания.


Считывающая катушка
Считывающая катушка надевается на замок зажигания, ее канал передачи данных соединен с FFR (ведущий компьютер т/с).
Катушка зажигания считывает код транспондера ключа и передает его FFR.
Передача полной датаграммы транспондера длится 31,25 мс.

Характеристика сигнала замка зажигания

Образование пары FFR-EDC
Образование пары должно предотвратить возможность обойти активный иммобилайзер (WSP) при замене FFR. Поэтому FFR и EDC перед пуском двигателя обмениваются идентификационными номерами, чтобы распознать возможную замену блока управления и при необходимости прервать процесс пуска.
Однако защита от замены блоков управления может быть достигнута только, если образование пары происходит и в транспортных средствах без WSP или с ещё не активированным WSP.

Управление двигателем (EDC)
Если система EDC получает сообщение "WSP отключен", она разрешает подачу впрыскиваемого количества топлива. Если она получает сообщение "безуспешная попытка отключения WSP", то впрыскивание блокируется, и стартер останавливается.

Показания на дисплее
Если невозможно правильно отключить WSP, так как используется недействительный ключ, это показывается на дисплее.

Неправильный код
Иммобилайзер активен
