ISUZU СЕРИЯ N - Компоненты двигателя и трансмиссии
(NLR, NMR, NNR, NPR, NQR, NPS, NQ)

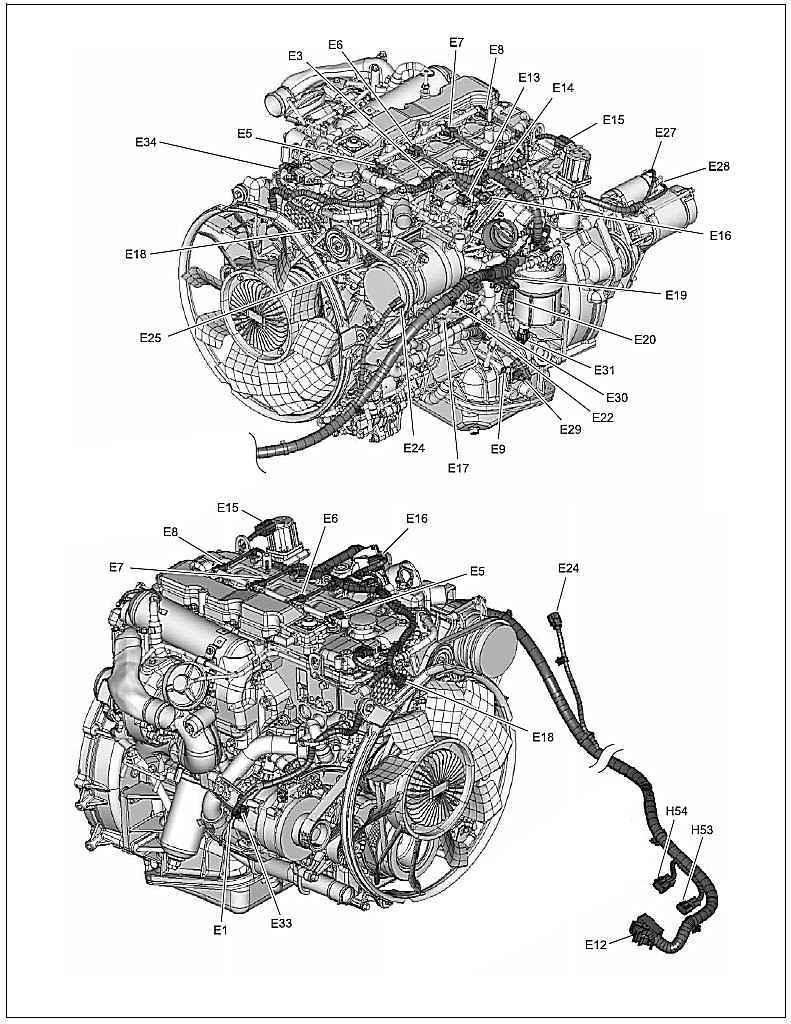

Жгут проводов двигателя (4JJ1 Европа)
E1 Генератор переменного тока (B)
E3 Компрессор кондиционера
E5 Топливная форсунка цилиндра № 1
E6 Топливная форсунка цилиндра № 2
E7 Топливная форсунка цилиндра № 3
E8 Топливная форсунка цилиндра № 4
E9 Двигатель ("масса")
E12 ECM
E13 Электромагнитный клапан управления направляющих лопаток турбины
E14 Свеча накаливания
E15 Клапан EGR
E16 Электромагнитный клапан дроссельной заслонки
E17 Регулятор давления в топливораспределительной магистрали (FRP)
E18 Датчик положения распределительного
вала (CMP)
E19 Датчик давления в топливораспределительной магистрали (FRP)
E20 Датчик положения коленчатого вала (CKP)
E22 Датчик давления топлива (FT)
E24 Датчик давления наддува
E25 Датчик температуры охлаждающей жидкости (ECT)
E27 Стартер (B)
E28 Стартер (C)
E29 Датчик уровня масла
E30 Датчик давления масла
E31 Датчик водоотделителя
E33 Генератор переменного тока (L,S)
E34 Вакуумный датчик
H53 Жгут проводов рамы – Жгут проводов двигателя
H54 Жгут проводов рамы – Жгут проводов двигателя

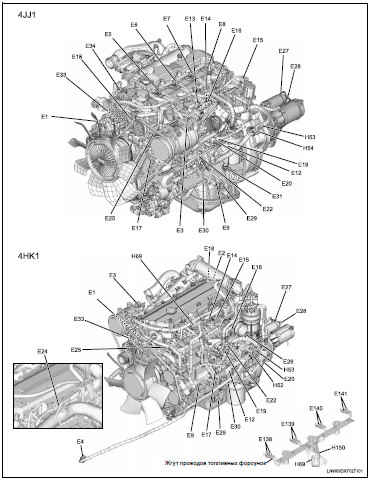

Жгут проводов двигателя (двигатели 4JJ1/4HK1)
E1 Генератор переменного тока (B)
E3 Реле компрессора кондиционера
E4 Модуль управления системой VNT (4HK1)
E5 Топливная форсунка цилиндра № 1
E6 Топливная форсунка цилиндра № 2
E7 Топливная форсунка цилиндра № 3
E8 Топливная форсунка цилиндра № 4
E9 Двигатель
E12 ECM
E13 Электромагнитный клапан управления направляющих лопаток турбины
E14 Свеча накаливания
E15 Клапан EGR
E16 Электромагнитный клапан дроссельной заслонки
E17 Регулятор давления в топливораспределительной магистрали (FRP)
E18 Датчик положения распределительного вала (CMP)
E19 Датчик давления в топливораспределительной магистрали (FRP)
E20 Датчик положения коленчатого вала (CKP)
E22 Датчик давления топлива (FT)
E24 Датчик давления наддува
E25 Датчик температуры охлаждающей жидкости (ECT)
E26 Датчик водоотделителя (4HK1)
E27 Стартер (B)
E28 Стартер (C)
E29 Датчик уровня масла
E30 Датчик давления масла
E31 Датчик водоотделителя (4JJ1)
E33 Генератор переменного тока (L,S)
E34 Вакуумный датчик (4JJ1)
E138 Топливная форсунка цилиндра № 1 (4HK1)
E139 Топливная форсунка цилиндра № 2 (4HK1)
E140 Топливная форсунка цилиндра № 3 (4HK1)
E141 Топливная форсунка цилиндра № 4 (4HK1)
H52 Жгут проводов рамы – Жгут проводов двигателя (4HK1)
H53 Жгут проводов рамы – Жгут проводов двигателя (4HK1)
H53 Жгут проводов рамы – Жгут проводов двигателя (4JJ1)
H54 Жгут проводов рамы – Жгут проводов двигателя (4JJ1)
H69 Жгут проводов двигателя – Жгут проводов топливных форсунок (4HK1)
H150 Жгут проводов двигателя – Жгут проводов топливных форсунок (4HK1)
Жгут проводов трансмиссии (роботизированная коробка передач)
H65 Жгут проводов рамы – Жгут проводов трансмиссии
J77 Датчик положения рычага селектора
J78 Датчик положения рычага селектора
J79 Датчик частоты вращения входного вала
J80 Датчик скорости турбокомпрессора
J81 Топливный насос в сборе
J82 Электромагнитный клапан переключения
J83 1-3-5 электромагнитный клапан переключения
J84 2-4-R электромагнитный клапан переключения
J85 Выключатель заднего хода (роботизированная коробка передач)
J86 Датчик включения нейтральной передачи (роботизированная коробка передач)
J87 Выключатель электромагнитного клапана механизма отбора мощности (роботизированная коробка передач)
