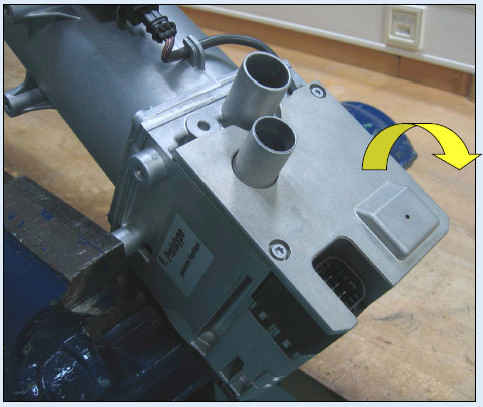

Снимаем крышку корпуса отопителя

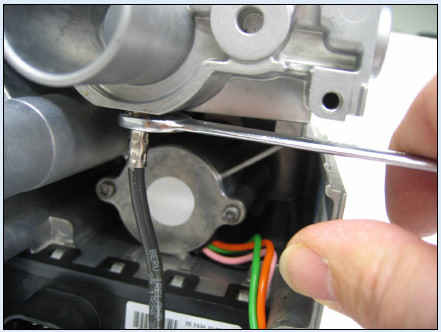

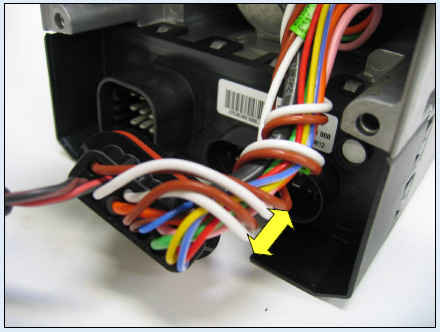

Снимаем разъем от блока управления

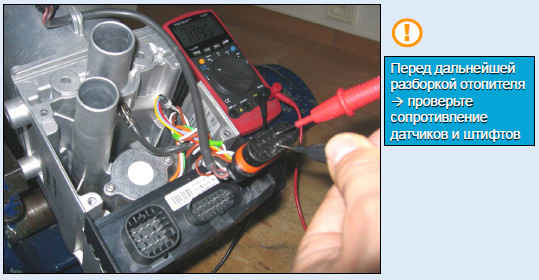

Первый шаг – проверка сопротивлений

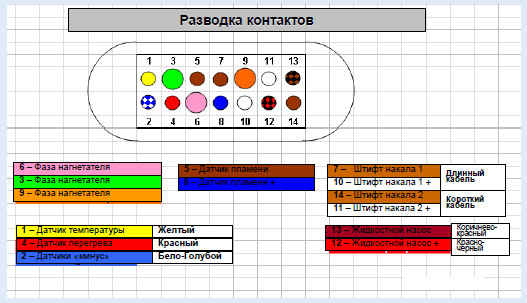

Карта электрического разъема

Проверка датчика пламени

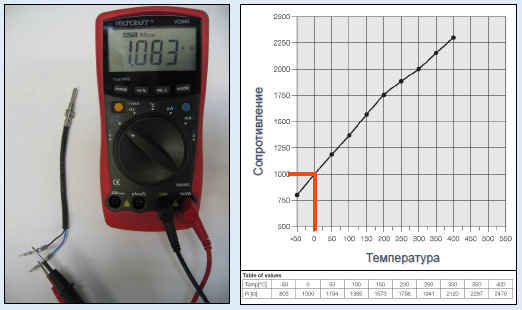

Меняем датчик пламени, если его характеристика неверна

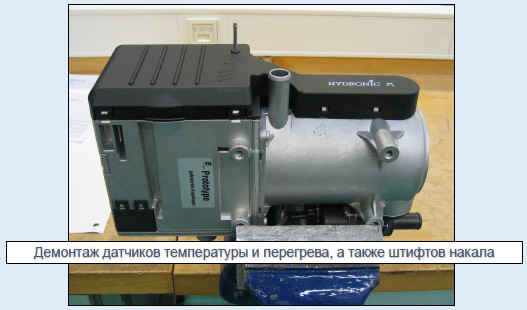

Проверяем датчики температуры и перегрева

Штифт проверяется по сопротивлению

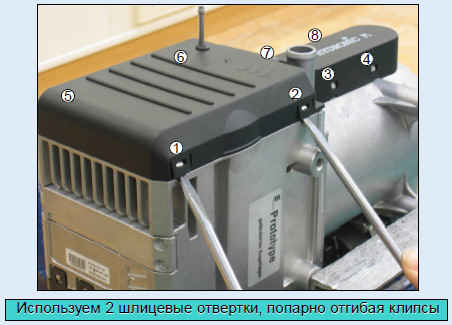

Снимаем крышку нагнетателя. Отгибаем клипсы в данной последовательности

Снимаем уплотнительное кольцо, боковую крышку и прижимные планки

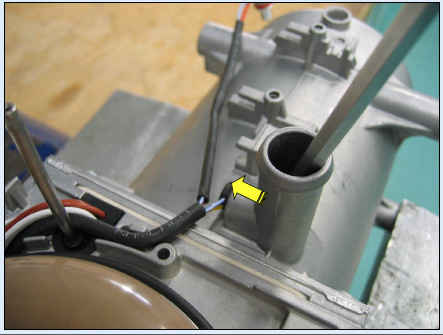

Аккуратно вынимаем датчик перегрева

Вынимаем датчик температуры

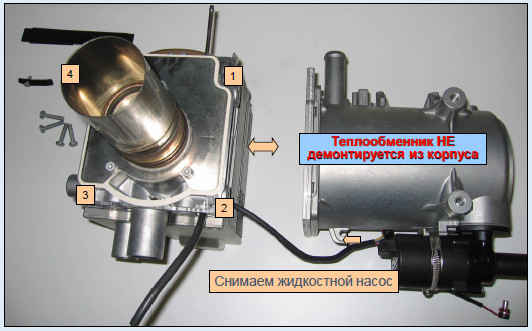

Отделяем корпус (с блоком управления и нагнетателем) от теплообменника, открутив 4 болта

Снимаем крышку корпуса

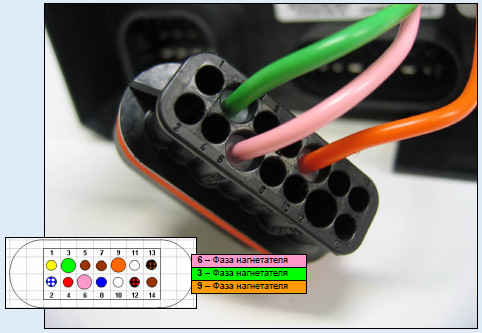

Номера контактов указаны на штекере со стороны входа проводов

Штифт накала

Снимаем камеру сгорания с корпуса

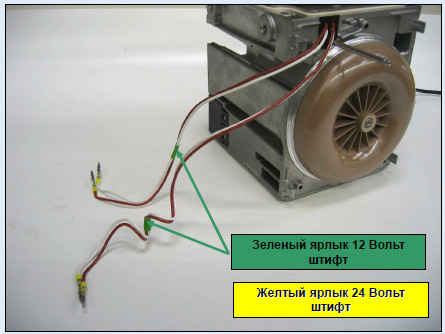

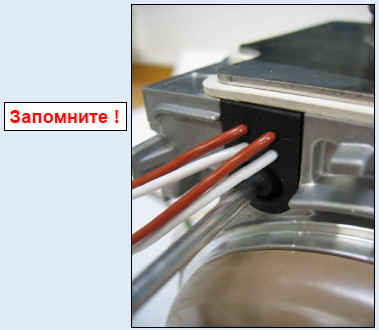

Расположение проводов штифта накала

Снимаем камеру сгорания с корпуса
