Проверить батарею, регулятор и подводящую электропроводку. Hапряжение между 1 и 2 контактами разъема ХЅ1 должно быть не выше 30В и не ниже 20В (не выше 16 и не ниже 10.5В для подогревателя с номинальным напряжением 12В)

Если допустимое количество попыток запуска использовано— проверить количество и подачу топлива. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод.

Проверить подачу топлива. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод.

Проверить индикатор пламени, при необходимости заменить.

Проверить полностью жидкостный контур и работу циркуляционного насоса. Проверить наличие воздушных пробок. Удалить воздух из жидкостного контура автомобиля, руководствуясь предписаниями завода—изготовителя автомобиля

Проверить свечу накаливания, при необходимости заменить.

Проверить электропровода циркуляционного насоса на короткое замыкание, проверить циркуляционный насос и при необходимости заменить.

Проверить соединительные провода. Проверить омическое сопротивление между контактами индикатора, которое должно быть не более 1 Ом.

Проверить соединительные провода, проверить омическое сопротивление между контактами, которое должно быть не более 27кОм при 25ºС. При необходимости датчик заменить.

Hеисправность датчика температуры жидкости на выходе

Проверить соединительные провода, проверить омическое сопротивление между контактами, которое должно быть не более 27кОм при 25ºС. При необходимости датчик заменить.

Проверить электропроводку мотора нагнетателя воздуха Проверить соединительные провода тахометра, в случае если ошибка не устранилась обратиться в сервисный центр.

Проверить провода топливного насоса на короткое замыкание, проверить топливный насос на производительность и при необходимости заменить.

Проверить соединительные провода, разъемы, в случае отсутствия связи заменить блок управления.

Обратиться в сервисный центр

Неисправности, которые могут быть устранены собственными силами.

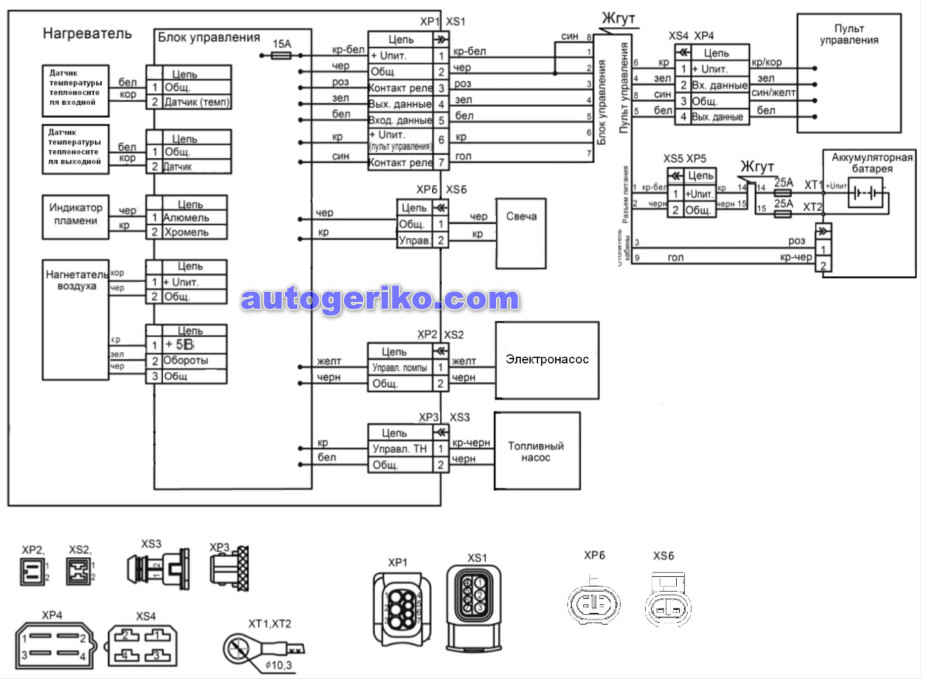

1. Проверить наличие напряжения на разъеме ХР5 (см. схему электрических соединений), если напряжения нет, то необходимо проверить, а при необходимости заменить предохранитель 25А на жгуте питания.

2. Все другие возникшие неисправности подогревателя автоматически показываются миганием индикатора на пульте управления.

Характерные неисправности и методы их устранения приведены в Таблице ниже.

При неисправности, возникшей в ходе эксплуатации, для устранения которой требуется частичная разборка подогревателя, необходимо обращаться в ремонтную мастерскую.

Неисправности элементов системы управления подогревателем.

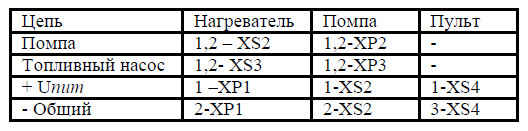

Поиск неисправностей следует начать с проверки контактов разъемов проверяемых цепей
