Калибровка дорожного просвета Mercedes Actros
Калибровку дорожного просвета следует выполнять после замены блока управления. Для мониторинга давления в пневматических упругих элементах, которое не должно превышать 7 бар, необходимо присоединить проверочные манометры. В случае чрезмерного повышения давления возможен разрыв.

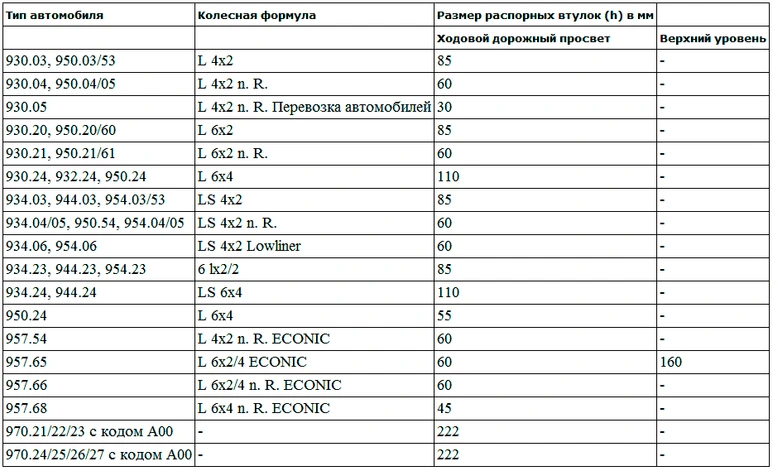

Соответствие распорных втулок различным типам автомобилей указано в приведенной ниже таблице.
Примечание:
Во время калибровки автомобиль будет поднят и опущен. Поэтому во избежание тяжелейших травм крайне важно, чтобы в зоне вокруг или непосредственно под рамой автомобиля не находились люди или рабочее оборудование!
Условия проведения теста:
• Зажигание включено и присоединен внешний воздуховод, или работает двигатель.
• Автомобиль должен быть разгружен.
• Автомобиль должен стоять на горизонтальной поверхности.
• Если у автомобиля имеется подъемная ось, ее необходимо опустить.
• Все потребители питания отсоединены.
Процедура:
1. Установка ходового дорожного просвета:
• Поднимите автомобиль.
• Не распространяется на автомобили с кодом А00: Вставьте спереди распорные втулки (П-образные балки) между кронштейном подшипника и полкой нижней балки рамы возле резиновых подушек.

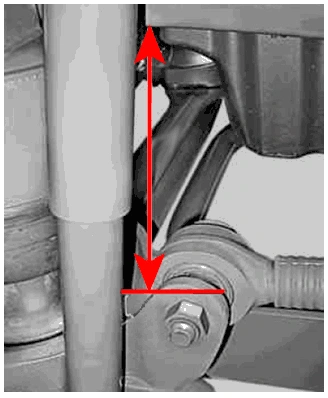

• Для автомобилей с кодом А00: Измерьте ходовой дорожный просвет как показано на иллюстрации.
• Вставьте распорные втулки сзади между мостом и рамой.
• Опустите автомобиль на распорные втулки.
• Откалибруйте ходовое положение.
2. Установка крайнего верхнего положения:
• Поднимите автомобиль до механического упора.
• Для автомобилей с распорными втулками в верхнем положении: вставьте их на место и опустите на них автомобиль.
• Когда автомобиль разгружен, давление в пневматических упругих элементах заднего моста не должно превышать 2 бар.
• Откалибруйте верхнее положение.
3. Установка крайнего нижнего положения:
• Выньте распорные втулки.
• Опустите автомобиль до механического упора.
• Проверочные манометры должны показывать около 0 бар.
• Откалибруйте крайнее нижнее положение:
4. Завершите диагностику и выключите зажигание по крайней мере на 5 секунд, чтобы сохранить данные калибровки.
5. Функция завершена.
• Если функция завершилась неудачно, проверьте условия испытания и исправьте возможные дефекты.
Информация относительно распорных втулок: Соответствие распорных втулок различным типам автомобилей указано в приведенной ниже таблице. Тип автомобиля и обозначение модели указаны в номере шасси.
Передний мост:
Не распространяется на автомобили с кодом А00:
• Изготовьте распорные втулки из стального П-образного профиля размера U 100.
Для автомобилей с кодом А00:
• Измерьте ходовой дорожный просвет как показано на иллюстрации.

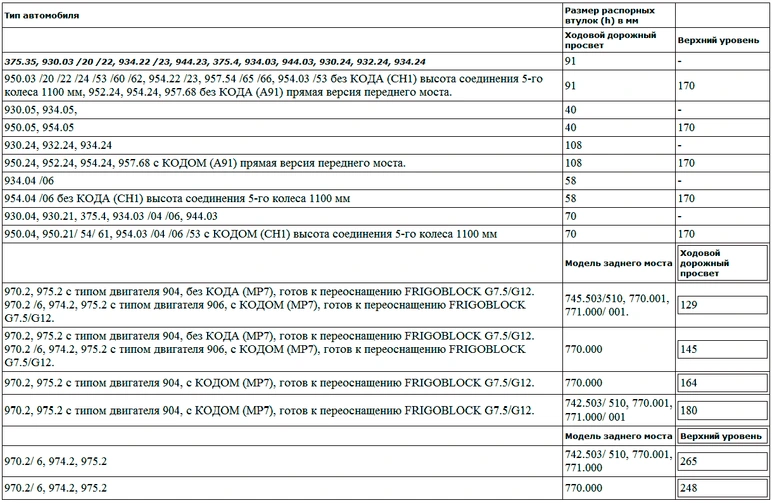

Затем ознакомьтесь с приведенной ниже таблицей, чтобы выяснить надлежащий дорожный просвет.
Задний мост:
Надлежащие распорные втулки для заднего моста указаны в приведенной ниже таблице.
