MAN Пульсация света фонарей сигнала торможения и задних габаритных фонарей
(мастерская)
Пульсация света фонарей сигнала торможения и задних габаритных фонарей при установленных на прицепе светодиодных задних фонарях Автомобили: TGS, TGX. В автомобилях, оснащенных ZBR E7.4/E8 и прицепом со светодиодными задними габаритными фонарями, на дисплее выводится сообщение (открытым текстом) «Указатель поворота прицепа» или «Отказ фонаря сигнала торможения». Фонари сигнала торможения и габаритные фонари могут пульсировать. Статус KFMP: проверка эффективности.
Автомобили: TGS, TGX
Объект(ы) работ: ZBR E7.4/E8 и PTM Step 8 и ниже
Описание неисправности
В автомобилях, оснащенных ZBR E7.4/E8 и прицепом со светодиодными задними габаритными фонарями, на дисплее выводится
сообщение (открытым текстом) Указатель поворота прицепа или Отказ фонаря сигнала торможения. Помимо того, фонари сигнала торможения и габаритные фонари могут пульсировать.
Информация для внешней организации
Серийное решение: установка резистора. Реализация в серийном производстве выполнена в начале июня 2019 г.
Местное решение: в связи с этим учитывайте указания Технической информации 5707TA, а также способ устранения неисправности, приведенный ниже.
Способ устранения неисправности
Сначала следует проверить, соответствуют ли светодиодные задние габаритные фонари на прицепе стандарту ISO 13207. Можно
использовать только задние габаритные фонари, которые соответствуют стандарту ISO 13207.
Для решения на месте в кабельную разводку фонарей сигнала торможения на выходе R2, контакт 5, можно встроить дополнительный резистор на 820 Ом. Его необходимо параллельно подключить к проводу 43312 против массы на точке для массовых проводов Х 1644 за центральным щитом электрических соединений. Необходимые характеристики резистора — 820 Ом/2 Вт. После встраивания в кабельную разводку резистор необходимо защитить изолирующей трубкой. Резистор имеет артикул 81.25907-0353, и его можно заказать через службу логистики запчастей MAN.

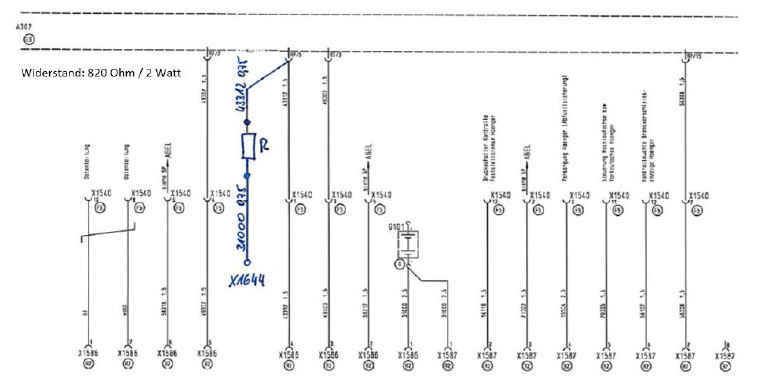

Электрическая схема установки резистора в кабельную разводку фонарей сигнала торможения прицепа центрального бортового
компьютера (ZBR).
Установлен дополнительный резистор. Это позволило окончательно устранить рекламацию.
