Система регулирования двигателя Mercedes Actros MP1

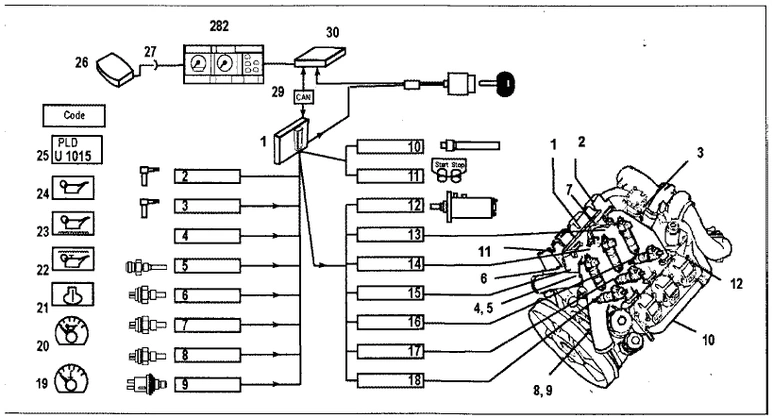

Регулирование двигателя MP1
- 1 - Блок управления MR/PLD;
- 2 - Датчик угла поворота коленчатого вала;
- 3 - Датчик верхней мертвой точки;
- 4 - Датчик давления нагнетаемого воздуха;
- 5 - Датчик температуры нагнетаемого воздуха;
- 6 - Датчик температуры охлаждающей жидкости;
- 7 - Датчик температуры топлива;
- 8 - Датчик температуры масла;
- 9 - Датчик давления масла;
- 10 - Датчик уровня масла;
- 11 - Включатель стартера и кнопка выключения;
- 12 - Стартер;
- 13 - ТНВД цилиндра 3;
- 14 - ТНВД цилиндра 2;
- 15 - ТНВД цилиндра 1;
- 16 - ТНВД цилиндра 6;
- 17 - ТНВД цилиндра 5;
- 18 - ТНВД цилиндра 4;
- 19 - Указатель давления мала с индикацией предупреждения;
- 20 - Указатель температуры охлаждающей жидкости;
- 21 - Индикатор защиты двигателя;
- 22 - Индикатор высокого уровня масла;
- 23 - Индикатор низкого уровня масла;
- 24 - Индикатор низкого давления масла;
- 25 - Многофункциональный дисплей (код неисправности);
- 26 - STAR DIAGNOSIS;
- 27 - Диагностический разъем (14 pin);
- 28 - Панель приборов;
- 29 - Шина CAN двигателя;
- 30 - Блок управления FR/FMR;
- 31 - Иммобилайзер;
- 32 - Ключ; А - Кабина; В - Шасси.
Расположение компонентов системы регулирования двигателя
- 1 - Блок управления А6 (MR/PLD) с шиной CAN двигателя к блоку управления A3 (FR/FMR);
- 2 - Датчик угла поворота коленчатого вала (В15);
- 3 - ТНВД (Y6...Y11 6-цилиндрового двигателя);
- 4 - Датчик верхней мертвой точки цилиндра 1 (В16);
- 5 - Датчик температуры охлаждающей жидкости (В65);
- 6 - Датчик уровня масла (В14);
- 7 - Датчик давления масла (В12);
- 8 - Датчик температуры масла (В11);
- 9 - Кнопка выключения (S11);
- 10 - Включатель стартера (S10);
- 11 - Датчик температуры топлива (В10);
- 12 - Стартер;
- 13 - Реле стартера (К4-А7);
- 14 - Датчик температуры нагнетаемого воздуха (В9);
- 15 - Датчик давления нагнетаемого воздуха (В13).

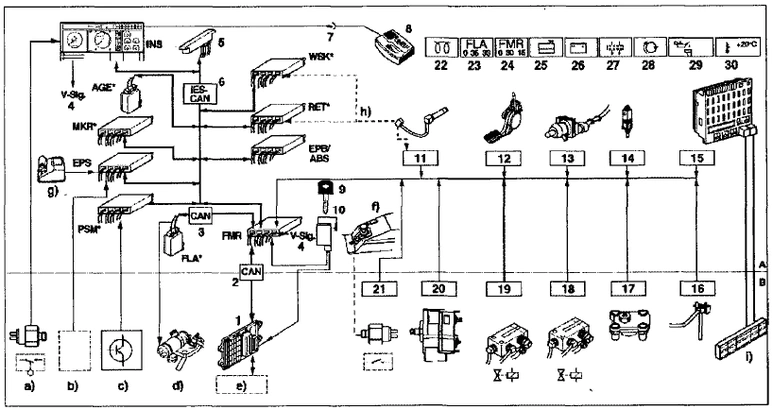

Система регулирования двигателя и автомобиля (код GS2, GE1)
- 1 - Блок управления MR/PLD;
- 2 - Шина CAN двигателя;
- 3 - Шина CAN специального оборудования;
- 4 - Сигнал скорости с тахографа;
- 5 - Начальная точка шины CAN автомобиля;
- 6 - Шина CAN автомобиля;
- 7 - Диагностический разъем X 13 (14 pin);
- 8 - Тестер ННТ;
- 9 - Ключ;
- 10 - Иммобилайзер и замок зажигания;
- 11 - Рычаг системы управления двигателем S2;
- 12 - Педаль акселератор;
- 13 - Датчик температуры окружающей среды;
- 14 - Выключатель фонарей сигнала торможения S4 (только с АБС);
- 15 - Базовый модуль А7 с реле сигнала заднего хода и торможения (К7, Кб);
- 16 - Выключатель уровня охлаждающей жидкости (В6);
- 17 - Контрольный датчик воздухоочистителя В7;
- 18 - Электромагнитный клапан тормоза-замедлителя Y1;
- 19 - Электромагнитный клапан тормоза-замедлителя Y2;
- 20 - Генератор G2;
- 21 - Выключатель стояночного тормоза (В5);
- 22 - Индикатор предпускового подогрева (только с FLA);
- 23 - Многофункциональный дисплей (код неисправности FLA);
- 24 - Многофункциональный дисплей (код неисправности FR/FMR);
- 25 - Индикатор уровня охлаждающей жидкости;
- 26 - Индикатор зарядки АКБ;
- 27 - Индикатор загрязнения воздухоочистителя;
- 28 - Индикатор износа тормозных накладок;
- 29 - Индикатор низкого уровня масла в резервуаре пополнения;
- 30 - Индикатор температуры (зеленое поле многофункционального дисплея);
- А - Кабина;
- В - Шасси;
- а - Выключатель коробки отбора мощности;
- Ь - Компоненты GS (EPS);
- с - Электронное оборудование;
- d - Предпусковой подогрев;
- е - Компоненты MR (PLD);
- f - Стояночный тормоз;
- g - Рычаг переключения;
- h - 2-я стадия без WSK или RS (RET) к блоку управления FR (FMR), 5-я стадия с WSK или RS (RET) к блоку управления WSK или RS (RET);
- i - Сигнал заднего хода и торможения;
- * Специальное оборудование.
Система регулирования двигателя и автомобиля (код GS1, GS3)
- 1 - Блок управления MR/PLD;
- 2 - Шина CAN двигателя;
- 3 - Шина CAN специального оборудования;
- 4 - Сигнал скорости с тахографа;
- 5 - Начальная точка шины CAN автомобиля;
- 6 - Шина CAN автомобиля;
- 7 - Диагностический разъем X 13 (14 pin);
- 8 - Тестер ННТ;
- 9 - Ключ;
- 10 - Иммобилайзер и замок зажигания;
- 11 - Рычаг системы управления двигателем S2;
- 12 - Рычаг переключения
- 13 - Педаль акселератор;
- 14 - Датчик температуры окружающей среды;
- 15 - Выключатель фонарей сигнала торможения S4 (только с АБС);
- 16 - Базовый модуль А7 с реле сигнала заднего хода и торможения (К7, Кб);
- 17 - Выключатель уровня охлаждающей жидкости (В6);
- 18 - Контрольный датчик воздухоочистителя В7;
- 19 - Электромагнитный клапан тормоза-замедлителя Y1;
- 20 - Электромагнитный клапан тормоза-замедлителя Y2;
- 21 - Генератор G2;
- 22 - Датчик частоты вращения промежуточного вала (ВЗ);
- 23 - Датчик перемещения сцепления (В2);
- 24 - Электромагнитный клапан (Y29, Y30);
- 25 - Выключатель стояночного тормоза (В5);
- 26 - Выключатель шестерни заднего хода;
- 27 - Выключатель выбора передачи;
- 28 - Выключатель нейтрального положения;
- 29 - Индикатор предпускового подогрева (только с FLA);
- 30 - Многофункциональный дисплей (код неисправности FLA);
- 31 - Многофункциональный дисплей (код неисправности FR/FMR);
- 32 - Индикатор уровня охлаждающей жидкости;
- 33 - Индикатор зарядки АКБ;
- 34 - Индикатор загрязнения воздухоочистителя;
- 35 - Индикатор износа тормозных накладок;
- 36 - Индикатор низкого уровня масла в резервуаре пополнения;
- 37 - Индикатор температуры (зеленое поле многофункционального дисплея);
- А - Кабина;
- В - Шасси;
- а - Выключатель коробки отбора мощности;
- b - Электронное оборудование;
- с - Предпусковой подогрев;
- d - Компоненты MR(PLD);
- е - 3-я стадия без WSK или RS(RET) к блоку управления FR (FMR), 5-я стадия с WSK или RS(RET) к блоку управления WSK или RS(RET);
- f - Стояночный тормоз;
- g - Компоненты коробки передач;
- h - Сигнал заднего хода и торможения;
- * Специальное оборудование.
