Электронная система управления дверью SITRAK

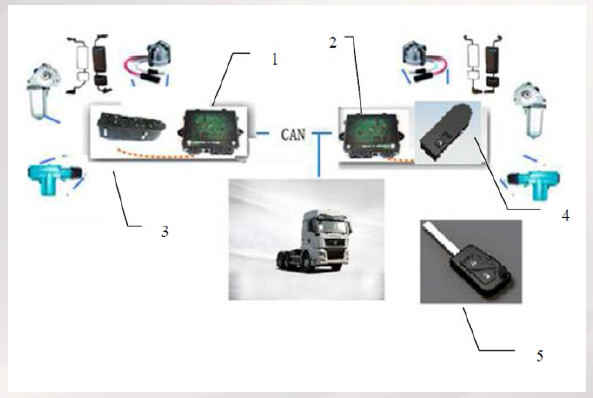

Компоненты электронной системы управления дверьми
1 - Блок управления левой двери
2 - Блок управления правой двери
3 - Панель клавиш управления левой дверью
4 - Панель клавиш управления правой дверью
5 - Пульт дистанционного управления на ключе

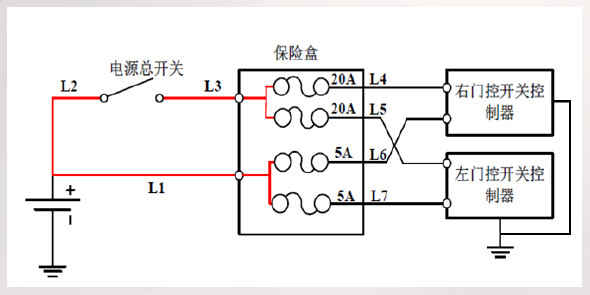

Источники питания для систем управления дверьми
1) Два источника питания для элементов управления дверьми.
2) Первый способ подачи питания на органы управления левой и правой двери соответственно через главный выключатель питания.
3) Другой питается непосредственно от аккумулятора к левому и правому регуляторам дверей.
4) Когда главный выключатель питания отключен, дистанционный ключ все еще может нормально открывать и закрывать.
Разборка и сборка пульта дистанционного управления
1) Пульт дистанционного управления состоит из двух частей: пульта дистанционного управления и механической части.
2) Между двумя частями (задняя часть пульта дистанционного управления) имеется зазор для демонтажа.
Замена батареи
Модель:
Элемент питания CR2032
Бренд: Maxell
Panasonic
Состояние низкого заряда батареи.
A – Уменьшение рабочего диапазона пульта
B - Мигание индикаторной лампочки
C – Нет реакции на нажатие клавиш
D - Напряжение ниже 3,0 В
Краткое изложение основных моментов процедуры синхронизации
1) Главный выключатель питания находится во включенном состоянии.
2) Поверните ключ сначала для переключения Ⅱ, подсветка приборов загорится нормально.
3) Верните клавишу в положение 0, затем быстро переключайтесь между 0 и II в течение 5 циклов подряд.
4) Удерживайте ключ в положении 0.
5) Сначала нажмите на клавишу разблокировки, затем на клавишу блокировки.
6) Убедитесь, что функции разблокировки и блокировки могут быть выполнены нормально.
Типичные случаи отказа систем управления дверьми
Автомобиль C7H, в котором управление левой дверью не позволяет управлять правой дверью, но левая и правая стороны могут управляться отдельно для своих соответствующих функций.
Анализ отказов
1) Устранение неисправностей источника питания.
2) Определите неисправности шины CAN.
Варианты неисправностей
Схема подключения шины CAN
1) CAN-H (или L) закорочен на питание или землю.
2) CAN-H (или L) разомкнутая цепь.
3) Обрыв или замыкание клеммного резистора.
