Ведущий компьютер FFR автобусов MAN
(тренинг персонала)
Задача компьютера FFR
Ведущие величины для БУ в трансмиссии задаются ведущим компьютером (FFR).
Ведущий компьютер, насколько это возможно, выполняет все специальные функции БУ трансмиссии. Таким образом, он подключается к управляющим и регулирующим функциям электронного оборудования двигателя, коробки передач, тормозов и шасси.
Через трансмиссию CAN (T-CAN) ведущий компьютер соединен с БУ тормозов, КП, пневмоподвески, тормоза-замедлителя, центральным
компьютером и т.д. Соединение между ведущим компьютером и EDC реализовано через Двигатель CAN (M-CAN).
Кроме того, для реализации дополнительных функций к ведущему компьютеру подключены выключатели, датчики и исполнительные элементы.

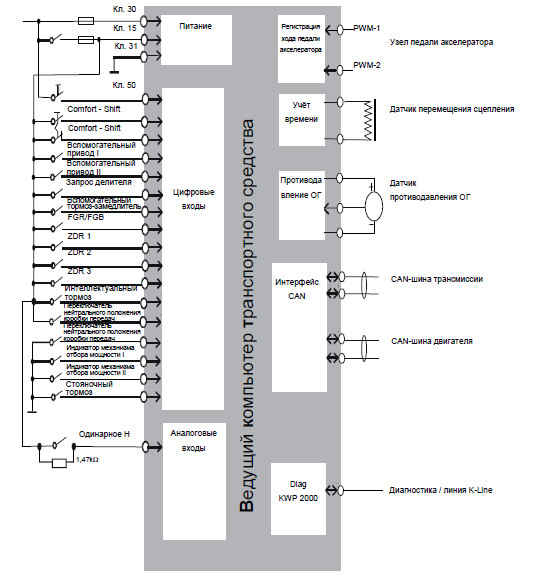

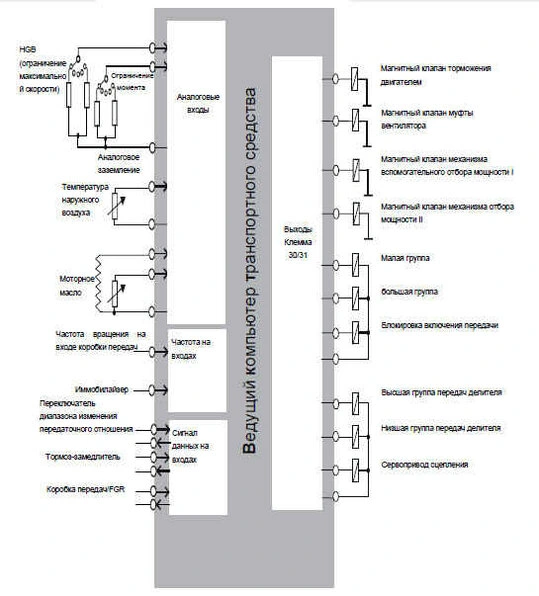

Обзор системы ведущего компьютера
Назначение БУ

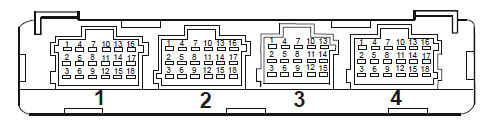

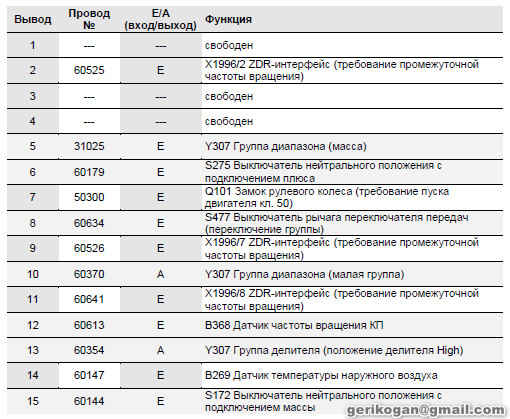

Разъем X1 расположение контактов

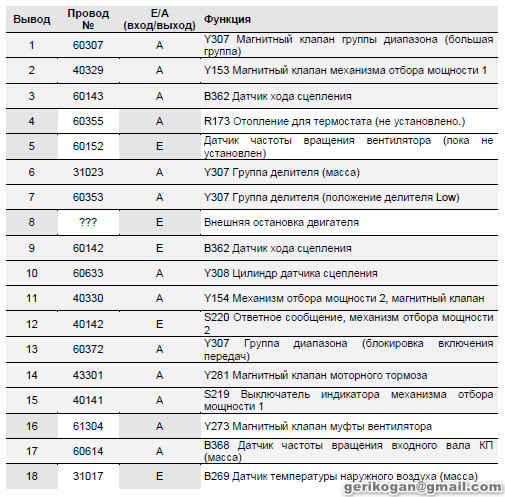

Разъем X2 расположение контактов

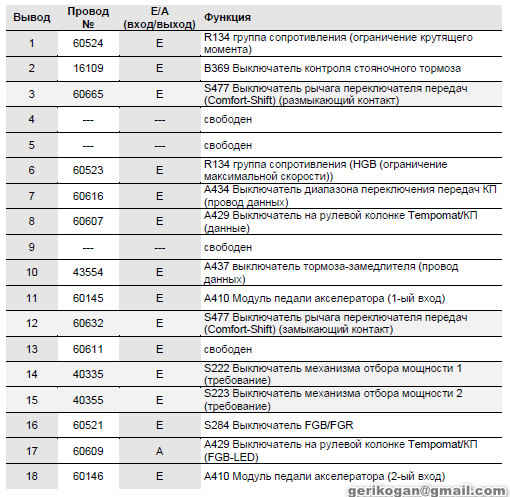

Разъем X3 расположение контактов
Разъем X4 расположение контактов

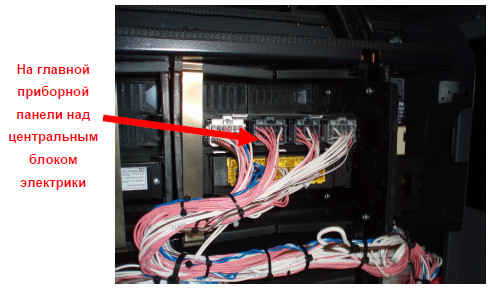

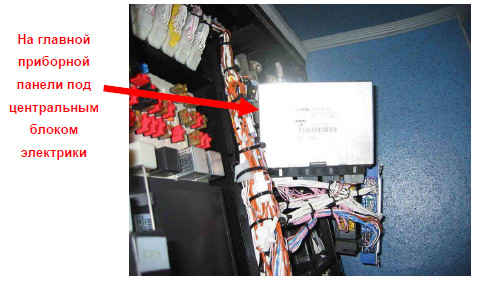

Место установки ведущего компьютера т/с
Рейсовый автобус
Туристический автобус
