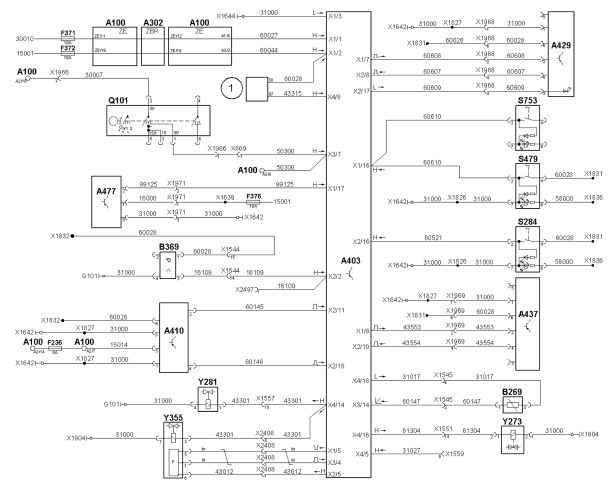

Электросхема FFR MAN
A100 Центральная электрическая сеть
A302 Центральный процессор 2
A403 Автомобильный компьютер
A410 Модуль педали акселератора
A429 Выключатель Tempomat
A437 Кнопочный выключатель тормоза-замедлителя
A477 Противоугонное устройство с блокировкой двигателя
B269 Датчик наружной температуры
B369 Переключатель контроля стояночного тормоза
F236 Предохранитель регулировки двигателя, клемма 15
F371 Предохранитель FFR, клемма 30
F372 Предохранитель FFR, клемма 15
F376 Предохранитель кабины внутри, клемма 15
G101 Аккумуляторная батарея 2
S284 Переключатель FGR/FGB
S479 Переключатель тормоза-замедлителя (интеллектуального соединения тормоза)
S753 Переключатель моторного тормоза
Q101 Замок рулевого колеса
X679 Штекерное соединение - стартстопное устройство
X669 Штекерное соединение - блокировка стартера
X1544 Штекерное соединение - рама III
X1545 Штекерное соединение - передняя часть, левая
X1551 Штекерное соединение - двигатель/EDC/коробка передач II
X1557 Штекерное соединение - левая рама
X1559 Штекерное соединение - двигатель/EDC/коробка передач IV
X1639 Паяное соединение провода 16000
X1642 Точка массы кабины позади приборного щитка
X1644 Точка массы кабины рядом с ZE
X1826 Обжимное соединение провода 31000
X1827 Обжимное соединение провода 31000
X1831 Обжимное соединение провода 60028
X1832 Обжимное соединение провода 60028
X1836 Обжимное соединение провода 58000
X1904 Болт M6 (блок MP)
X1966 Штекерное соединение - замок зажигания
X1968 Штекерное соединение - выключатель Tempomat
X1969 Штекерное соединение - выключатель моторного тормоза
X1971 Штекерное соединение - противоугонное устройство с блокировкой двигателя
X2408 Штекерное соединение - модуль EVB
X2497 Штекерное соединение - распределитель провода 16109
Y273 Электромагнитная муфта привода вентилятора
Y281 Электромагнитный клапан моторного тормоза
Y355 Модуль EVB

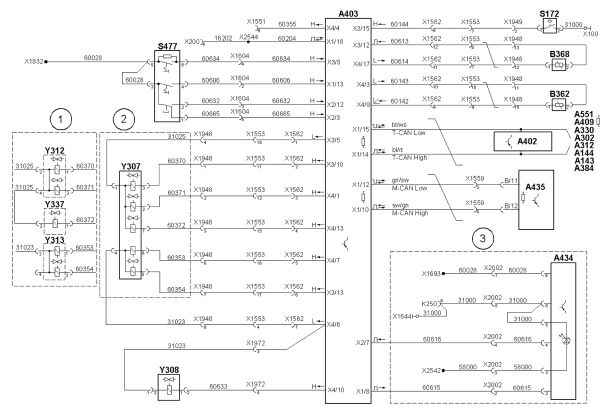

1 Блокирование заднего хода
A143 Блок управления ECAS/EFR
A144 Блок управления ретардера
A302 Центральный процессор 2
A312 Заказной модуль управления
A330 Блок управления AS-TRONIC (на коробке передач)
A384 Блок управления ZF - RAS-EC
A402 Блок управления EBS
A403 Автомобильный компьютер
A409 Блок управления ECAM
A434 Переключатель запаса хода коробки передач
A435 Блок управления EDC
A551 Блок управления датчиком уровня масла
B362 Датчик хода сцепления
B368 Индукционный датчик частоты вращения на входе в коробку передач
K250 Реле фонарей заднего хода
S172 Переключатель нейтрального положения коробки передач
S477 Переключатель рычага управления коробкой передач
X100 Точка массы двигателя
X200 Штекерное соединение - диагностика (MAN-cats®)
X1551 Штекерное соединение - двигатель/EDC/коробка передач II
X1553 Штекерное соединение - двигатель/EDC/коробка передач III
X1559 Штекерное соединение - двигатель/EDC/коробка передач IV
X1562 Штекерное соединение - коробка передач
X1604 Штекерное соединение - переключатель в кнопке включения
X1644 Точка массы кабины рядом с ZE
X1693 Паяное соединение провода 60028
X1832 Обжимное соединение провода 60028
X1948 Штекерное соединение - двигатель/коробка передач (блок MP)
X1949 Штекерное соединение - двигатель/коробка передач (блок MP)
X1972 Штекерное соединение - педальный механизм снаружи
X2002 Штекерное соединение - средняя стойка кузова, переключатель предварительной установки
X2542 Распределитель потенциала 21-контактный провод 58000
X2544 Распределитель потенциала 21-контактный К-провод
Y307 Электромагнитный клапан группы делителя/заднего делителя
Y308 Усилитель привода сцепления
Y312 Магнитный клапан заднего делителя
Y313 Электромагнитный клапан группы делителя
Y337 Электромагнитный клапан блокировки включения передачи
1 EATON - RTSO
2 ZF 16S151/16S181
3 AS-Tronic
A403 Автомобильный компьютер
G101 Аккумуляторная батарея 2
R134 Группа резисторов EDC
S219 Переключатель индикации коробки отбора мощности
S220 Переключатель индикации коробки отбора мощности II
S222 Переключатель вспомогательного механизма отбора мощности
S223 Переключатель коробки отбора мощности II
X327 Штекерное соединение электромагнитного клапана на раме
X200 Штекерное соединение - диагностика (MAN-cats®)
X656 Штекерное соединение - кабина/рама
X1551 Штекерное соединение - двигатель/EDC/коробка передач II
X1552 Штекерное соединение - механизм отбора мощности I/нагревательный элемент TRS
X1554 Штекерное соединение - механизм отбора мощности II/нагревательный элемент TRS
X1557 Штекерное соединение - левая рама
X1559 Штекерное соединение - двигатель/EDC/коробка передач IV
X1644 Точка массы кабины рядом с ZE
X1693 Паяное соединение провода 60028
X1904 Болт M6 (блок MP)
X1949 Штекерное соединение - двигатель/коробка передач (блок MP)
X1969 Штекерное соединение - выключатель моторного тормоза
X1996 Штекерное соединение - место разделения ZDR (FFR)
X2541 Распределитель потенциала 21-контактный провод 31000
X2542 Распределитель потенциала 21-контактный провод 58000
Y153 Электромагнитный клапан коробки отбора мощности
Y154 Электромагнитный клапан коробки отбора мощности II
1 Спецмодуль заказчика
