Подогреватели предпусковые дизельные серии
14ТС 10 C

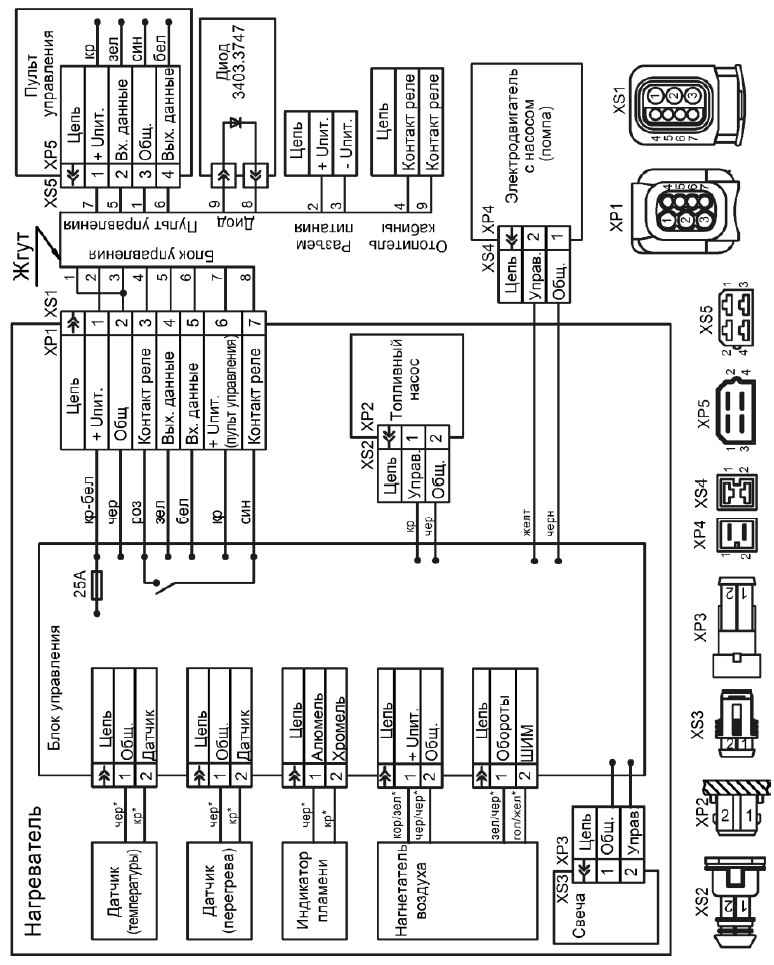

Схема электрических соединений
1. Вид на колодки XP4, XP5, XS4, XS5 показан со стороны присоединительной части (не со стороны провода).
2. * - цвет метки на проводах датчиков, индикатора пламени и нагнетателя воздуха

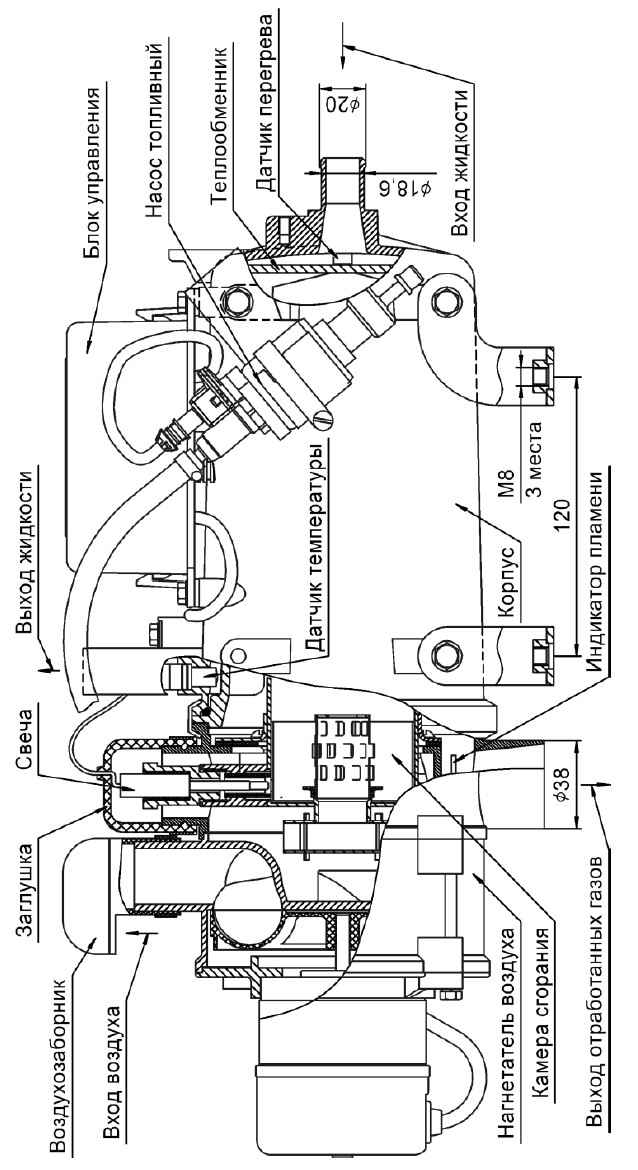

Основные узлы нагревателя
