Механическая коробка передач с гидротрансформатором, ZF SCANIA

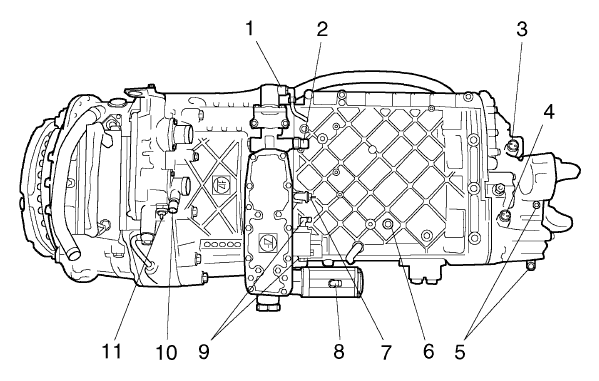

- 1 Подвод воздуха для блокировки кулисы
- 2 Задний ход - нейтраль
- 3 Датчик скорости
- 4 Разъем датчика включенного диапазона (B41)
- 5 Подвод воздуха для переключения диапазонов
- 6 Выключатель фонаря заднего хода
- 7 Датчик нейтрального положения
- 8 Подвод воздуха для сервоцилиндра переключения
- 9 Подвод воздуха для датчика нейтрального положения
- 10 Датчик ZF температуры рабочей жидкости
- 11 Датчик температуры рабочей жидкости (для показывающего прибора)

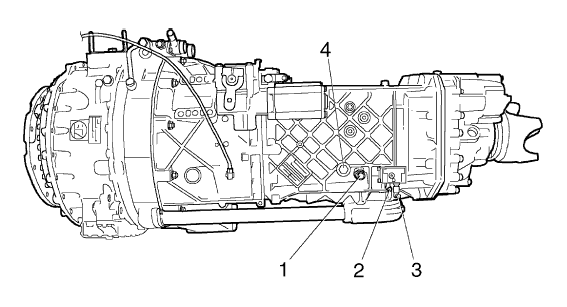

- 1 Выключатель делителя
- 2 Регулируемое давление переключателя делителя
- 3 Подвод давления к переключателю делителя
- 4 Контрольная пробка
- 1 Подвод воздуха для блокировки кулисы
- 2 Индуктивный датчик оборотов турбины
- 3 Подвод воздуха к пропорциональному клапану
- 4 Электрический разъем
- 5 Выключатель ZVK
