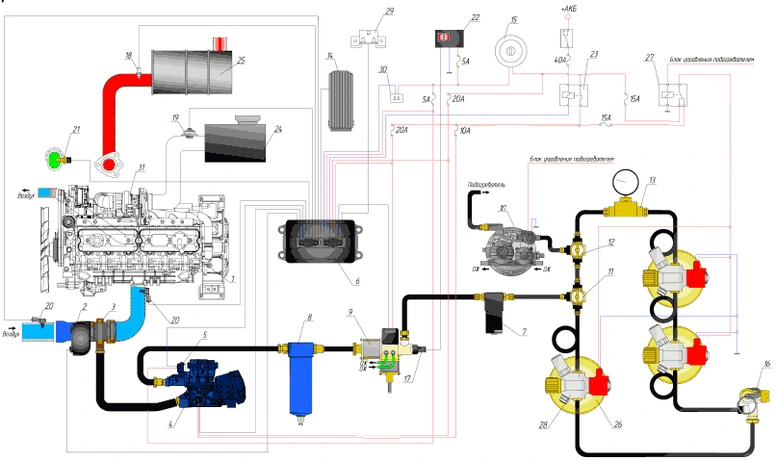

Принципиальная схема питания газового ддигателя
YUCHAI YC6G260N-50
1. Свеча зажигания
2. Узел дроссельной заслонки
3. Смеситель газовый
4. Регулятор давления газовый
5. Клапан отсечной газовый
6. Электронный Влок управления
7 Фильтр высокого давления газовый
8. Фильтр низкого давления газовый
9. Редуктор газовый
10. Редуктор подогревателя с ЭМК
11. Вентиль магистральный
12. Вентиль подогревателя
13. Манометр
74. Электронная педаль акселератора
15. Замок зажигания
16. Заправочное устройство
17. Датчик давления газа
18. Датчик кислорода в выпускной системе
19. Датчик воздуха
20. Датчик температуры и давления воздуха
21. Датчик температуры ОХ
22. Дисплей-индикатор давления газа
23. Реле главное
24. Фильтр воздушный
25. Глушитель-нейтрализатор
26. Баллон газовый
27. Реле злектромагнитных клапанов газовых Валлонов
28. Вентиль баллона с ЭМК
29. Диагностический разъем
30. Лампа неисправности
31. Турбокомпрессор
