Список этапов проверки модуля двери MAN TGS - TGX
Описание проверок
В приведенном в этом разделе списке этапов проверки  (пример: этап проверки 1) первый контрольный контакт обозначается как Pin X1/3,  а второй контрольный контакт — Pin X1/8. С помощью мультиметра между этими Pin  измеряется величина напряжения. Измеряется при этом непосредственно на дверном  модуле. Между столбцами Pin+ и Pin- указывается настраиваемый на измерительном  приборе (мультиметре) тип замера.
       Пример:  Настройка V = измерение напряжения
 Пример:  Настройка Ω = измерение  сопротивления
Если условия для проверок выполнены, то возможно сравнение  значения измерительного прибора (и/или фактической характеристики) с номинальным  значением (и/или заданной характеристикой).

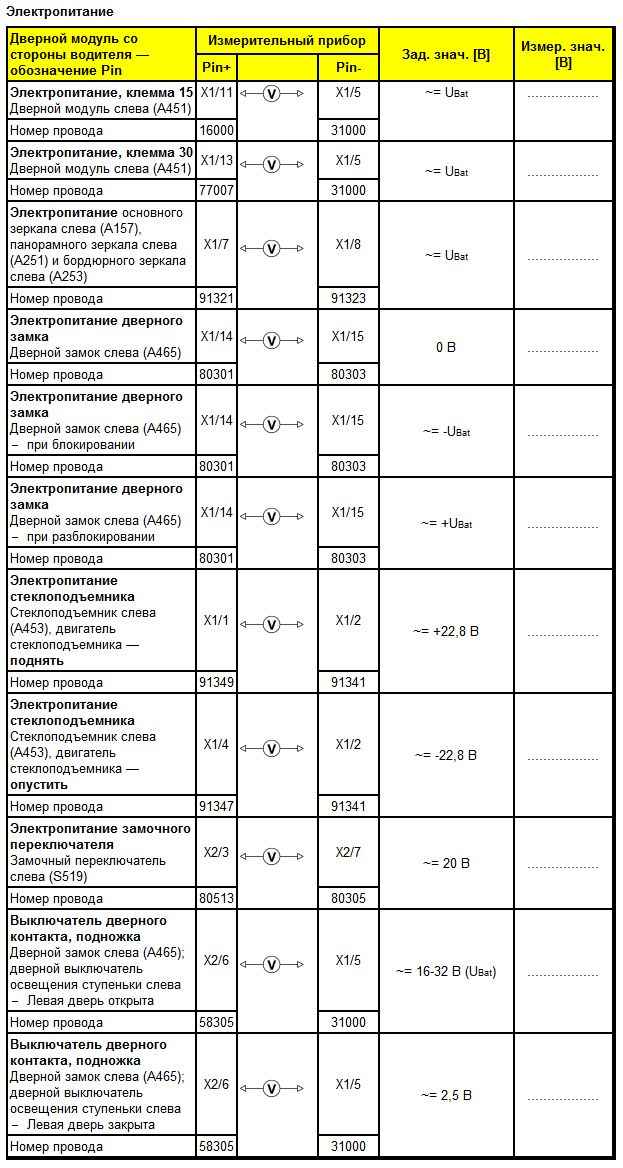

Список этапов проверки для дверного модуля со стороны  водителя
Приведенный в дальнейшем список этапов проверки применяется  для TGS/TGX.

Измерение напряжения
Включить зажигание
Измерение осуществляется непосредственно на дверном модуле со  стороны водителя.
Измерение напряжения осуществляется при работающем  двигателе и стоящем автомобиле.
Рабочее напряжение — прибл. 28 В, диапазон рабочего  напряжения — от 16 до 32 В

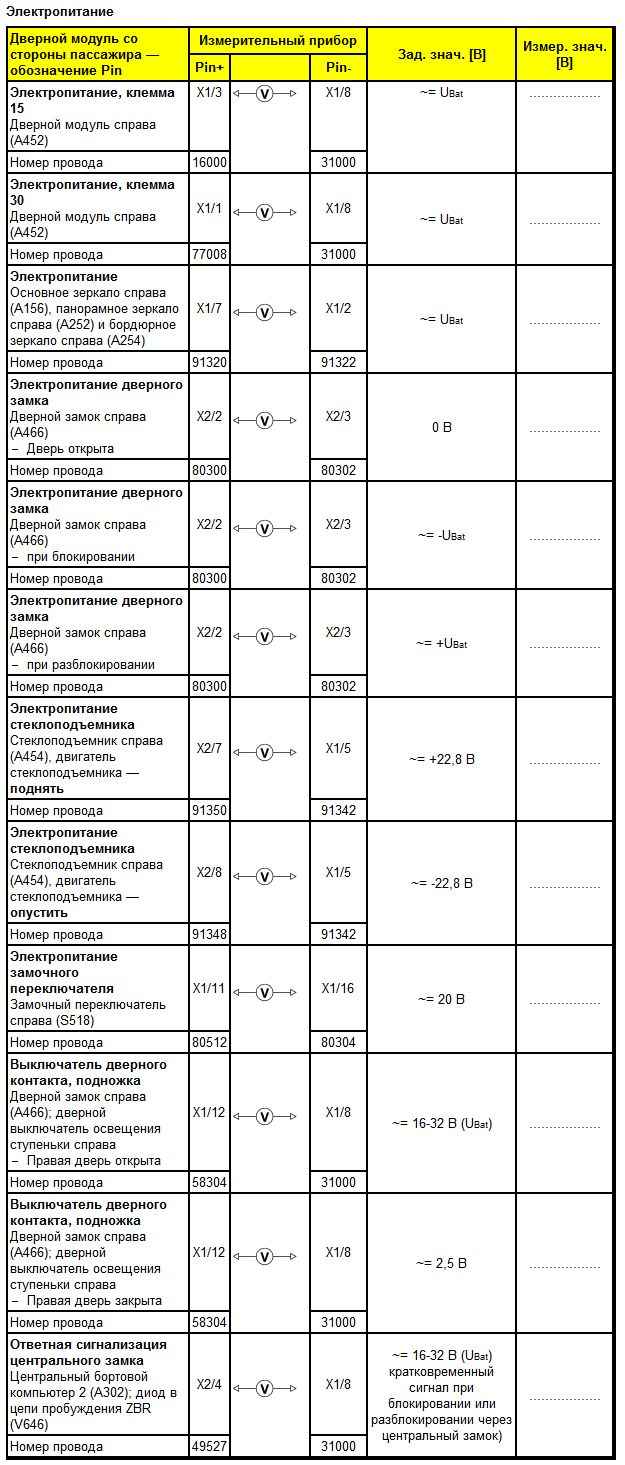

Список этапов проверки для дверного модуля со стороны  пассажира
Приведенный в дальнейшем список этапов проверки применяется  для TGS/TGX.

Измерение напряжения
Включить зажигание
Измерение осуществляется непосредственно на дверном модуле со  стороны пассажира.
Измерение напряжения осуществляется при работающем  двигателе и стоящем автомобиле.
Рабочее напряжение — прибл. 28 В, диапазон рабочего  напряжения — от 16 до 32 В


Диагностика с помощью диагностики невозможна
1. Измерьте напряжение (интерфейс  не подключен):
Проверьте значение напряжения на диагностической розетке  X200 Pin 3 (провод 16202):
Интерфейс не подключен, зажигание включено: напряжение  должно составлять по меньшей мере 17 В.
Напряжение должно составлять не менее 17 В

2. Измерьте напряжение (интерфейс  подключен):
Проверьте значение напряжения на диагностической розетке  X200 Pin 3 (провод 16202):
Интерфейс подключен, зажигание включено: напряжение должно  повыситься по меньшей мере прибл. до 24 В.
Напряжение менее прибл. 24 В: интерфейс неисправен
Напряжение повышается прибл. до 24 В: подключите другую диагностику
