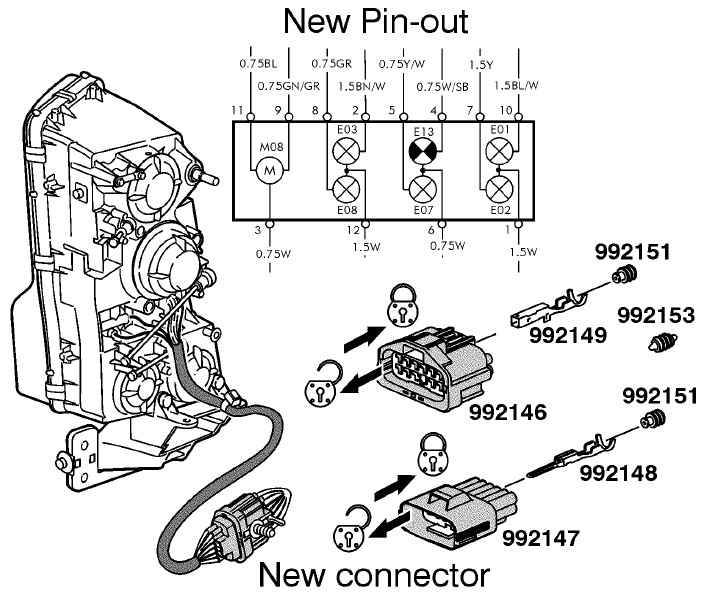

VOLVO FM/FH Новый жгут проводов фар
(схема)
Содержание
Электрическая схема GA
“Жгуты электропроводки”
“Каталог компонентов”
Жгуты электропроводки
A27 Блок управления LCM (Блок управления световыми приборами)
E12L Лампа, габаритный фонарь на крыше
E12R Лампа, габаритный фонарь на крыше
E13LF Лампа, указатель поворота
E26L Блок-фара
E26R Блок-фара
F17 Предохранитель блока управления LCM
S01 Главный переключатель света, многопозиционный
S02 Подрулевой переключатель дальнего/ближнего света, указателей поворота
S25 Блок переключателей, круиз-контроль
