Читаем электрические схемы SITRAK
(обучение персонала)

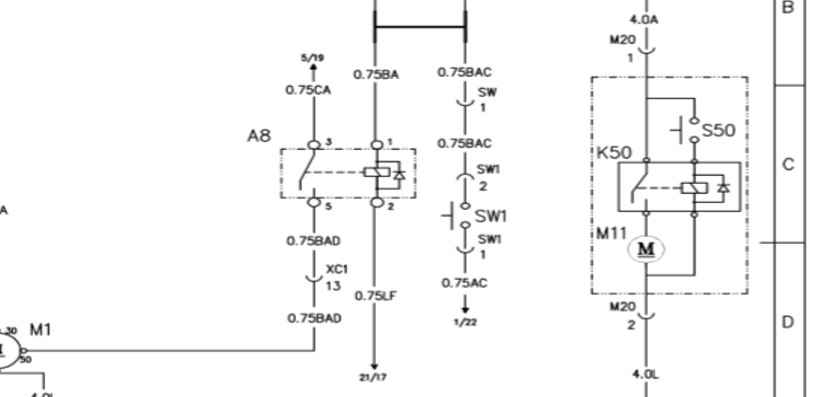

Роль принципиальной схемы
Для нужд производства и обучения часто необходимо как можно скорее найти начало и конец определенной цепи, чтобы определить маршрут анализа неисправностей.
При анализе причины неисправности невозможно ограничить ее определенной частью в проводке автомобиля, но определить положение этой части цепи в цепи транспортного средства и связь с соответствующей цепью.
Техническое обслуживание и ремонт электрооборудования автомобиля неотделимо от принципиальной электрической схемы автомобиля, особенно для решения сложных проблем. Большинство из них заключается в анализе принципиальной схемы, сравнении фактической ситуации, поиске причины проблемы, а затем поиске решения.

Преимущества принципиальной схемы
Концепция высокого и низкого потенциала:
  • Положительный электрод ”+" имеет самый высокий потенциал, представленный линией в верхней части рисунка;
  • Отрицательный электрод ”-" заземлен с самым низким потенциалом, который представлен нижней линией на рисунке.;
  • Направление тока в основном сверху вниз;
  • Положительный электрод источника питания “+" → переключатель → используемые потребители тока → провод “массы” → отрицательный электрод источника питания “-”.
Компоновка является удобной, схема проста и понятна, в ней меньше изгибов, поворотов и пересечений проводов, а графические символы учитывают форму и, тем самым, структура электропроводки легко ассоциируется и анализируется читателями.

Цвет провода представлено одной заглавной английской буквой.
Соответствие между буквами и цветами выглядит следующим образом:

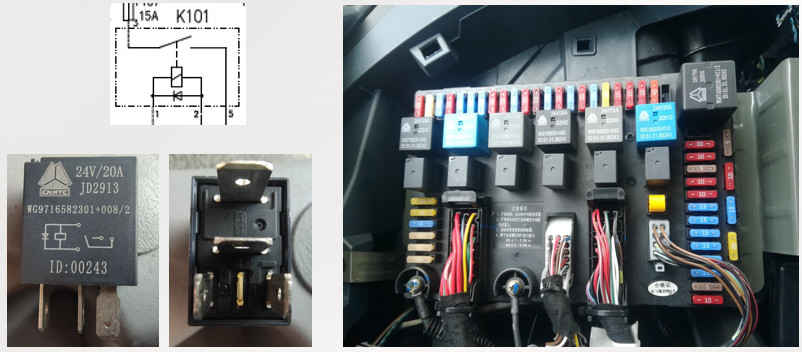

Реле

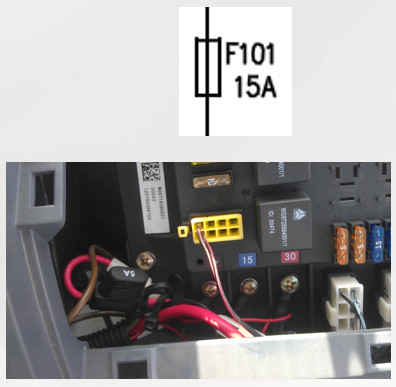

Предохранитель


Главный выключатель питания

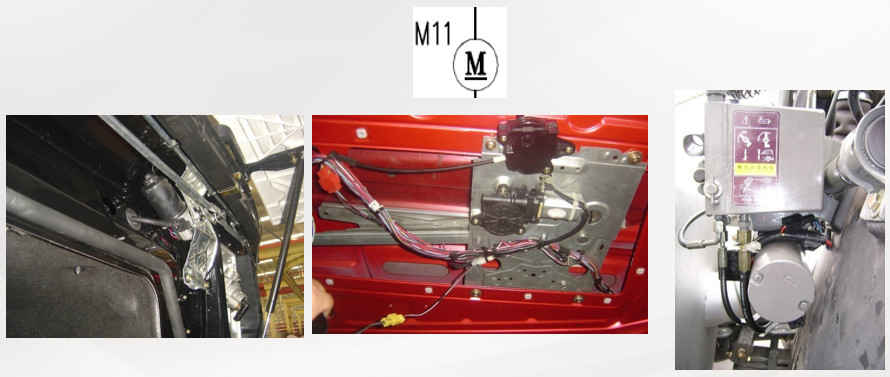

Электродвигатель


Аккумулятор


Генератор


Диод

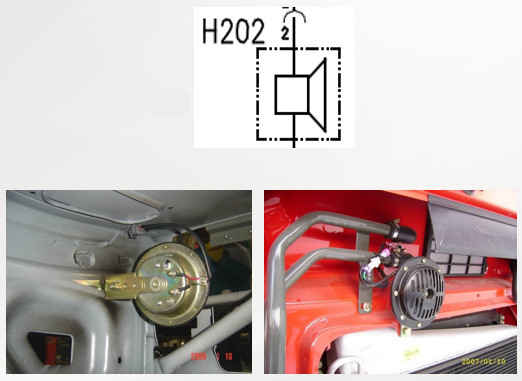

Динамик

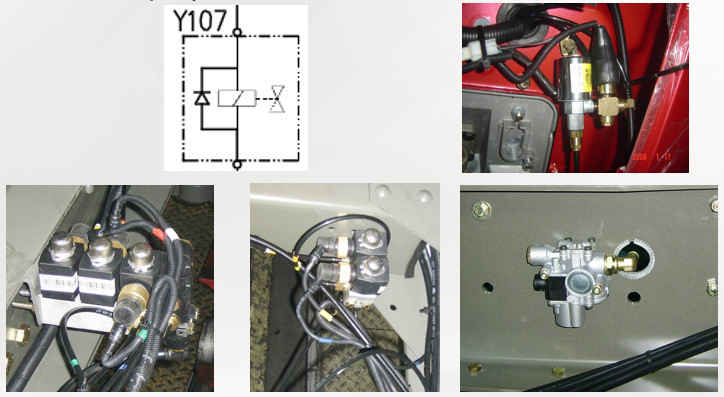

Электромагнитный клапан


Замок зажигания


Светодиод

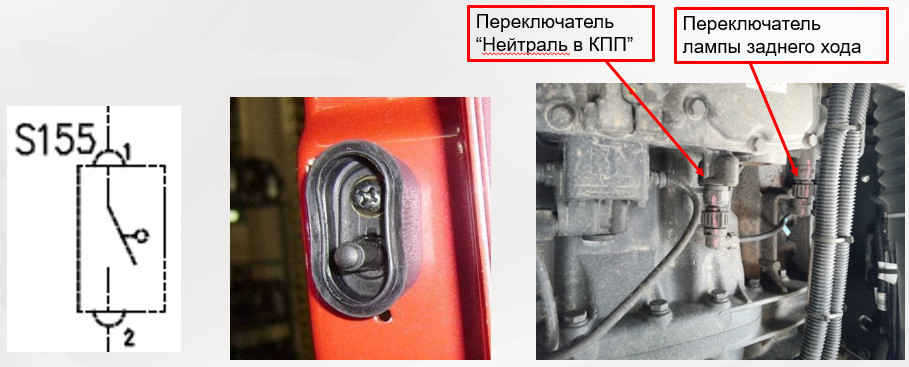

Механический выключатель

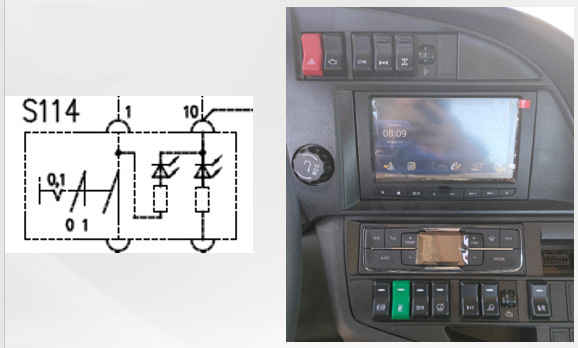

Клавишный переключатель


Провод “Массы”


Резистивный датчик

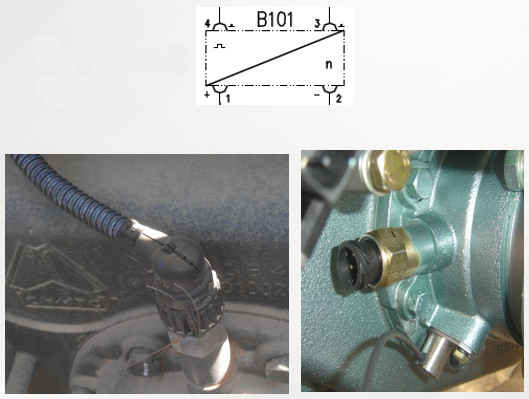

Электронный датчик


Лампа

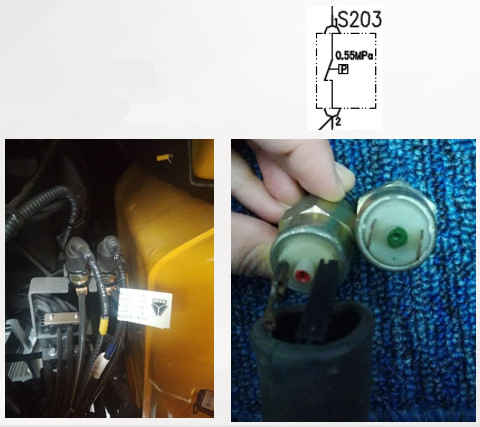

Контакт, управляемый давлением воздуха


Продолжение и все описания доступны в 118 обновлении
