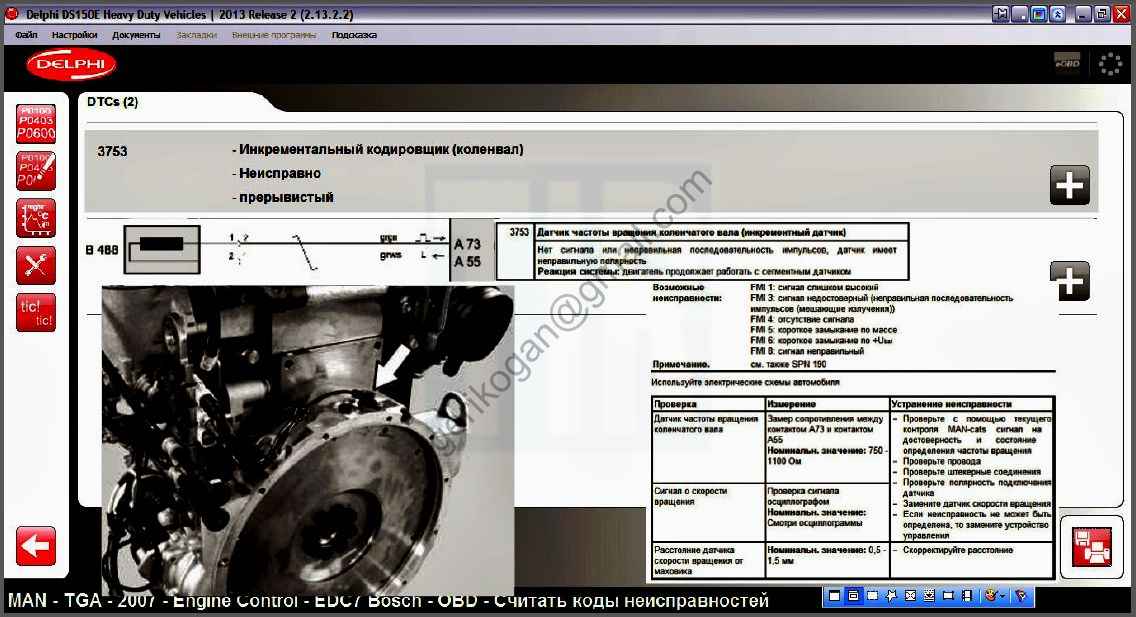

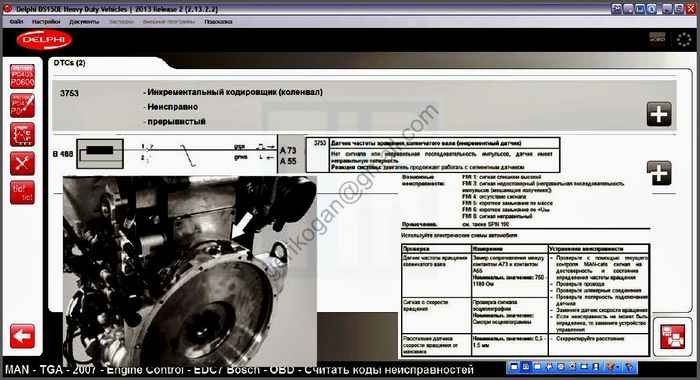

MAN EDC 3753
Сегментный кодировщик (коленвал)
Датчик частоты вращения коленчатого вала (инкрементный датчик)
Нет сигнала или неправильная последовательность импульсов, датчик имеет неправильную полярность
Реакция системы: двигатель продолжает работать с сегментным датчиком
ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕНЧАТОГО ВАЛА (ИНКРЕМЕНТНЫЙ ДАТЧИК)
Индикация неисправности:
Центральная сигнальная лампочка мигает постоянно красным цветом во время движения и стоянки (приоритет 2)
Неисправность OBD P1518, лампа MIL не горит
Стратегия мониторинга:
Контроль сигналов числа оборотов
Проявление неисправности:
Нет
Возможные неисправности:
FMI 1: сигнал слишком высокий
FMI 3: сигнал недостоверный (неправильная последовательность импульсов (мешающие излучения))
FMI 4: отсутствие сигнала
FMI 5: короткое замыкание по массе
FMI 6: короткое замыкание по +Ubat
FMI 8: сигнал неправильный
Примечание:
см. также SPN 190
Центральная сигнальная лампочка мигает постоянно красным цветом во время движения и стоянки (приоритет 2)
Неисправность OBD P1518, лампа MIL не горит
Стратегия мониторинга:
Контроль сигналов числа оборотов
Проявление неисправности:
Нет
Возможные неисправности:
FMI 1: сигнал слишком высокий
FMI 3: сигнал недостоверный (неправильная последовательность импульсов (мешающие излучения))
FMI 4: отсутствие сигнала
FMI 5: короткое замыкание по массе
FMI 6: короткое замыкание по +Ubat
FMI 8: сигнал неправильный
Примечание:
см. также SPN 190
