RENAULT Как читать схемы
(тренинг персонала)
Схема состоит из нескольких планшетов.
Эти планшеты обозначены в нижнем правом углу:
- Шестизначным числом, нумерующим иллюстрацию.
- Буквой, соответствующей индексу изменения иллюстрации. Она находится в той же строке, что и номер.
- Трёхзначным буквенно-цифровым кодом, определяющим номер листа.
Планшет электросхемы разделён на 5 зон по вертикали.
Эти зоны находятся в пределах от 0 до 4.
Чертеж схемы разделён на 5 зон по горизонтали.
Эти зоны находятся в пределах от A до E.
Условные обозначения в схемах
Ссылки

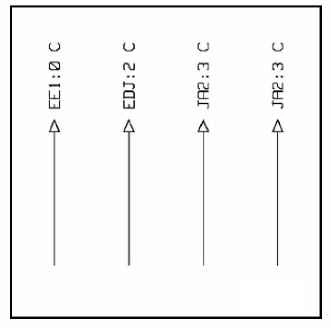

Отправка определяется:
- буквенно-цифровым кодом EE1 из трех знаков, обозначающих номер папки назначения.
- числом 0C, обозначающим зону, в которой
находится передача.
Токоприёмники
Каждый токоприёмник, который представлен в схеме, размечен специфическим ему послепродажным кодом.
В том случае, когда послепродажный код окаймлен прямоугольником, (индекс (1) при сём приведённого примера), он обозначает один единственный токоприёмник или комплект. Включающий несколько функций.
В том случае, когда послепродажный код не окаймлен, (индекс (2) при сём приведённого примера), он обозначает один из составных узлов одного единственного токоприёмника. Он тогда находится внутри соответствующего обозначающего символа.
Комплект выводов каждого токоприёмника обозначен цифровым или буквенно-цифровым кодом, при такой необходимости (индекс (3) при сём приведённого примера).
Плавкие предохранители и реле

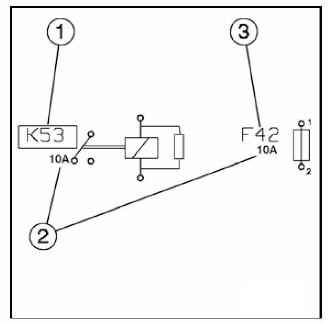

Реле обозначены буквенно-цифровым после-продажным кодом (метка (1) на рисунке) и значением номинальной интенсивности, которые могут их пересекать (метка (2) на рисунке).
Предохранители обозначены просто буквенно-цифровым кодом (метка (3) на рисунке) и значением номинальной интенсивности, которые могут их пересекать (метка (2) на рисунке).
Полярности
Полярности обозначаются цифровым кодом.
Каждой отдельной функции соответствует один единственный код.
Пример:
2007 = питание "+" непосредственно от батареи (или батарей).
1 = масса.
Графические условные обозначения

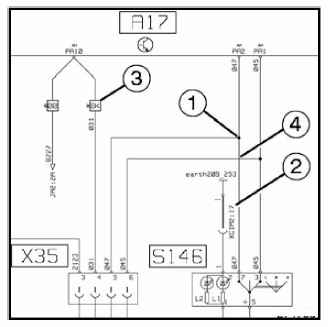

Когда пересечение не усилено точкой соединения, полярности пересекаются и различаются (метка (4) на рисунке).
Когда пересечение усилено точкой соединения, мы получаем такой же уровень информации о проводах
(даже потенциальный) (метка (1) на рисунке).
Возможно нанести дополнительные точки соединения на схему для лучшей читаемости (метка (1) на рисунке).
Метка (2) означает контакт разъёма, расположенного в блоке распределения электроэнергии.
Пример с буквенно-цифровой меткой XCIM2:17:
- XCIM2: название разъёма;
- 17: номер контакта разъёма.
Представление штекеров:
(1) : Представление штекера
(2) : код приёмника к которому он присоединяется
(3) : номер зажима
(4) : номер провода в зажиме
Список, приведенный ниже, указывает соответствие между первой буквой кода и устройствами.
Каждый разъём/соединитель выделяется и механической системой и цветным кодом.
Некоторые провода помечены только цветным кодом.
Этот код может отличаться в зависимости от:
- Даты изучения жгутов проводов.
- Даты конструкции автомобиля.

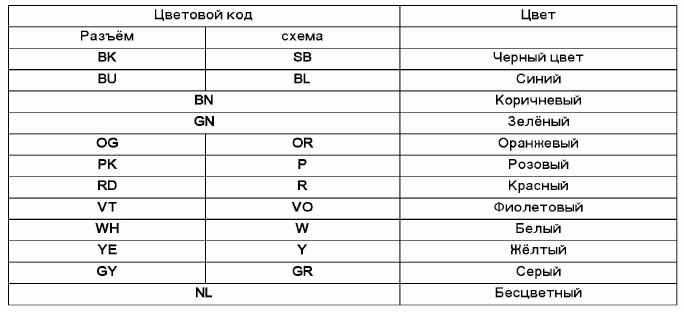

Ниже приведен список соответствия между буквенным кодом и цветом кабеля или разъемов, входящих в комплект.
В случае если на кабель основного цвета нанесена полоса другого цвета, основной цвет указан первыми, а затем указывается цвет полосы:
Например: BL/W Основной цвет - синий, с белой полосой.
