Использование электрических схем в грузовиках ISUZU
(обучение персонала)

1. Схема электрических соединений
(1) Источник питания
(2) Нагрузка предохранителя
(3) Нагрузка точки «массы»
(4) Электрическая схема отдельной единицы оборудования
2. Схема расположения составных частей
(1) Внутренняя цепь
(2) Схема расположения блоков
(3) Схема расположения предохранителей
(4) Схема расположения реле
(5) Схема расположения разъемов
(6) Схема расположения точек соединения с «массой»
3. Перечень разъемов
(1) Перечень разъемов/реле
4. Описание электрической схемы
(1) Информация о проводке
(2) Обозначение соединений проводов
(3) Разъем
(4) Точка соединения с «массой»
(5) Предохранитель
(6) Монтажный блок
(7) Составные части
(8) Описание отличий специального исполнения
(9) Внешний разъем
(10) Прочие электрические схемы
(11) Реле
(12) Блок управления (ЭБУ)
(13) Сварное соединение
(14) Условные обозначения на электрических цепях
(15) Сокращения

(1) Распределение питания

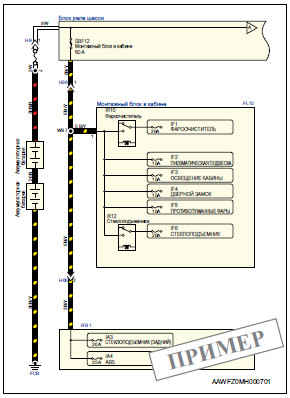

Показана подача электропитания от аккумуляторной батареи к каждому предохранителю.

(2) Нагрузка предохранителя

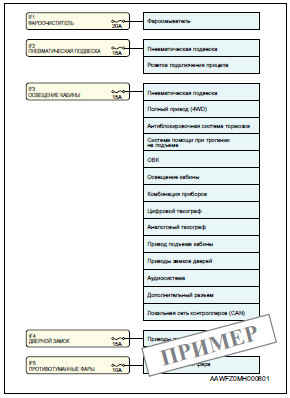

Показаны предохранители и защищаемое ими оборудование.

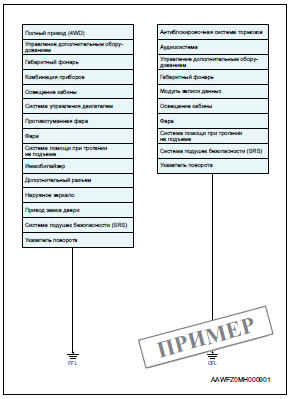

(3) Нагрузка точки «массы»
Показаны точки соединения с «массой» и подключенное к ним оборудование.

(4) Электрическая схема отдельной единицы оборудования
Показана информация о проводке от предохранителя каждой единицы оборудования к «массе».

(1) Внутренняя цепь

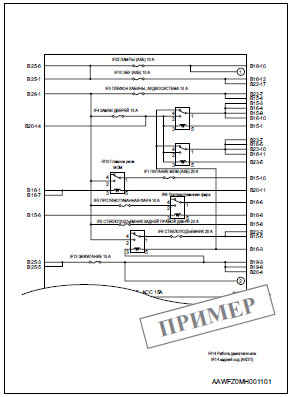

Описание внутренней цепи монтажного блока (М/Б).

(2) Схема расположения блоков
Описание мест установки каждого блока управления, монтажных блоков (М/Б), блоков реле (Б/Р) и т. д.

(3) Схема расположения предохранителей
Показано расположение каждого предохранителя.

(4) Схема расположения реле
Показано расположение каждого реле.

(5) Схема расположения разъемов
Показано расположение каждого разъема.

(6) Схема расположения точек соединения с «массой»
Показано расположение точек соединения с «массой» автомобиля.

(1) Перечень разъемов/реле
Описание формы разъема, расположения контактов и цвета разъема (кроме белого).

(1) Информация о проводке
Описание цвета и размера проводки.

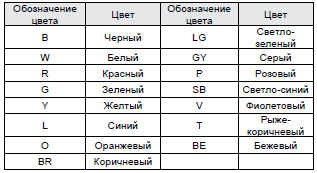

Цвета проводки описаны с помощью названий цветов и условных обозначений.
Размер провода указан в соответствии с номинальными размерами для жгутов проводов.

Таблица размеров жгутов проводов

Таблица размеров жгутов проводов (ISO)

Пример) Если указаны два цвета (например, Y/B), они обозначают желтый провод с черной полосой.

(2) Обозначение соединений проводов
Указывает на подсоединение провода с таким же обозначением.

(3) Разъем
(a) Номер разъема
Когда к одному и тому же разъему подсоединены несколько проводов, ведущих к компоненту оборудования, номер разъема указан с внешней или внутренней стороны оборудования, а соответствующий контакт указан рядом с каждым проводом.

Когда несколько разъемов подключены к одному компоненту, номер каждого разъема указан на электрической схеме с упрощенным условным обозначением.
Пример) A: J14 обозначает разъем J14, отображаемый упрощенным символом A.

(b) Промежуточный разъем
Показаны разъемы для соединения проводов. Вогнутая часть – это сторона гнездового разъема, а выступающая часть – сторона штыревого разъема. Если разъемы на электрической схеме соединены пунктирной линией (-----------), это означает, что они относятся к одному разъему.

(c) Форма разъема и форма контакта
  • Гнездовой разъем … указывает, что контакты относятся к гнездовому типу.
  • Штыревой разъем … указывает, что контакты относятся к штыревому типу.

(d) Соединительный разъем
Разъем, в котором несколько контактов соединены в группу с помощью соединительного контакта. Буквами обозначены объединенные группы (контакты с общим соединением).

(4) Точка соединения с «массой»
Для точек соединения с «массой» используются следующие условные обозначения.
Пример) FFR = передний правый край рамы FFC = центр передней части рамы
Для выключателя сигнализатора стояночного тормоза и других компонентов это означает, что для подключения используется «масса» шасси (сам выключатель подключен к «массе»).

(5) Предохранитель
Описание названий, номинального тока и условий подачи питания (в скобках) для предохранителей.
Пример) (IG) = Подача питания при включении зажигания (TAIL) = Подача питания при включении переключателя света фар

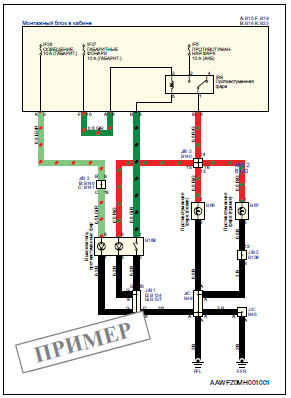

(6) Монтажный блок
Показаны внутренние подключения в пределах монтажного блока, относящиеся к каждой цепи.

(7) Составные части
Компоненты отображены в виде рамок (с желтой заливкой), название компонента указано или внутри рамки, или снаружи.

(8) Описание отличий специального исполнения
Разница в электрических схемах для разных исполнений обозначается штриховой линией.

(9) Внешний разъем
Внешние разъемы (диагностические, сервисные и т. д.), детали модификации кузова, детали местного приобретения показаны в виде рамки (с белой заливкой).

(10) Прочие электрические схемы
В этом документе описываются соединения между жгутом проводов автомобиля и каждым компонентом. Соединения между компонентами, выполненные в обход жгута проводов автомобиля, не описываются.

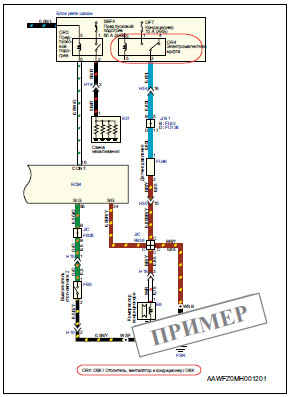

(11) Реле
Описание номеров, названий и внутренних цепей реле.
Если реле не входит в соответствующую цепь, на схему цепи нанесена линия, ведущая к выводу,
и приведены названия прочих цепей.

[Пример действия реле]
При нажатии выключателя звукового сигнала (FL4) электрический ток проходит через контакты 3 и 5 и поступает на катушку реле. После поступления тока на катушку контакты реле приходят в движение под воздействием электромагнитного поля.
Происходит замыкание контактов 1 и 2. При замыкании контактов 1 и 2 на звуковой сигнал подается питание, и он издает звук.
При отпускании выключателя звукового сигнала магнитное поле в катушке исчезает, и контакты возвращаются в первоначальное положение. Контакты 2 и 1 размыкаются (контакты 2 и 4
соединены). Звуковой сигнал перестает звучать.

(12) Блок управления (ЭБУ)
Названия сигналов указаны на выводах внутри изображения блока управления.
Обозначение наименований сигналов приведено ниже.



(13) Сварное соединение
Если провода соединены, номер сварного соединения указывается на соединительном контакте, а на самом соединении указывается буква J.

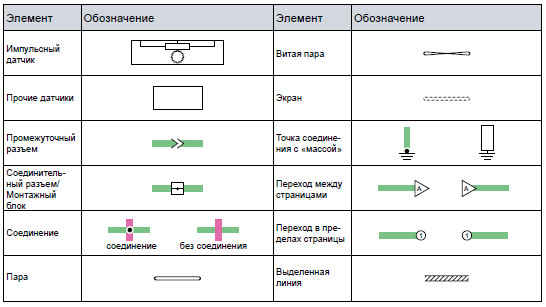

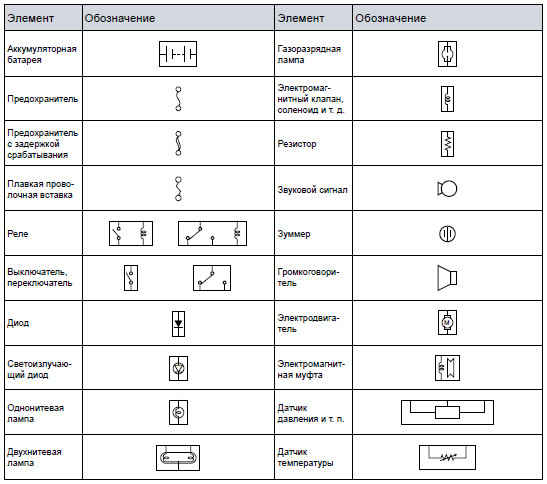

(14) Условные обозначения на электрических цепях

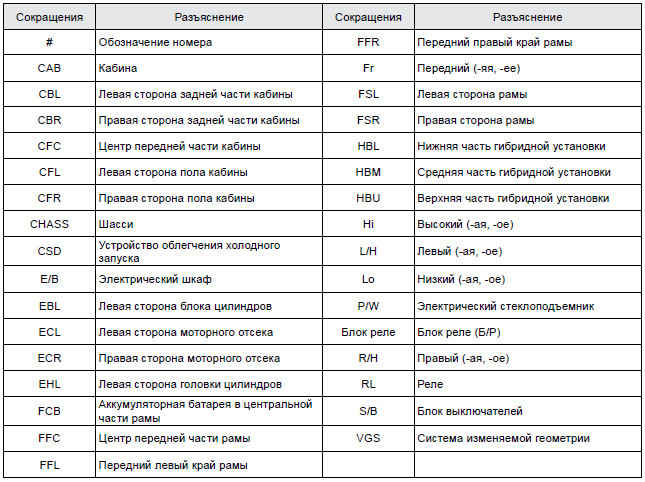

(15) Сокращения
