Электросхемы КП MAN TGL / TGM

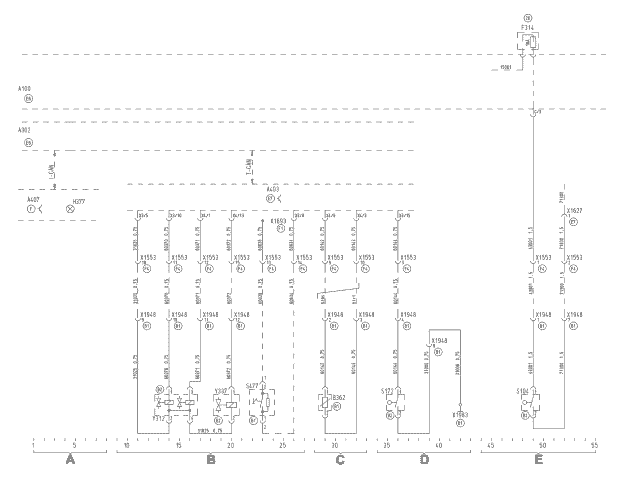

Коробка передач EATON FSO-8309
A Сигнальная лампа
B Задний делитель
C Датчик хода сцепления
D Коробка передач нейтраль
E Переключатель передачи заднего хода
- A100 Электрическая бортовая сеть
- A302 Центральный процессор 2
- A403 Управляющий процессор автомобиля
- A407 Приборная панель
- B362 Датчик хода сцепления
- F314 Предохранитель фары заднего хода
- H377 Сигнальная лампа включения нижнего диапазона
- S104 Переключатель передачи заднего хода
- S172 Переключатель нейтрального положения коробки передач
- S477 Переключатель рычага управления коробкой передач
- X1553 Штекерное соединение - двигатель/EDC/коробка передач IV
- X1627 Штекерное соединение - фонарь заднего хода
- X1693 Паяное соединение кабеля 60028
- X1948 Штекерное соединение - двигатель/коробка передач
- X1983 Болт M6 (блок MP)
- Y312 Магнитный клапан заднего делителя
- Y337 Магнитный клапан блокировки прохода
Коробка передач EMOS 1 из 2
A Электропитание
B T-CAN
C Диагностика
D Индикации включенной передачи, индикаторы
- A100 Электрическая бортовая сеть
- A302 Центральный процессор 2
- A407 Приборная панель
- A590 Устройства управления EMOS (на коробке передач)
- F154 Предохранитель коробки передач (клемма 15)
- F196 Предохранитель коробки передач (клемма 30)
- F355 Главный предохранитель (клемма 30-2)
- F563 Предохранитель коробки передач-двигателя насоса (EMOS)
- H179 Сигнальная лампа неисправности коробки передач
- P122 Индикация включенной передачи
- X1559 Штекерное соединение - двигатель/EDC/коробка передач IV
- X1948 Штекерное соединение - двигатель/коробка передач
- X1983 Болт M6 (блок MP)
- X2544 Распределитель потенциала 21-пол. К-кабеля
- X3391 Перемычка кабеля 30076 (блок MP)

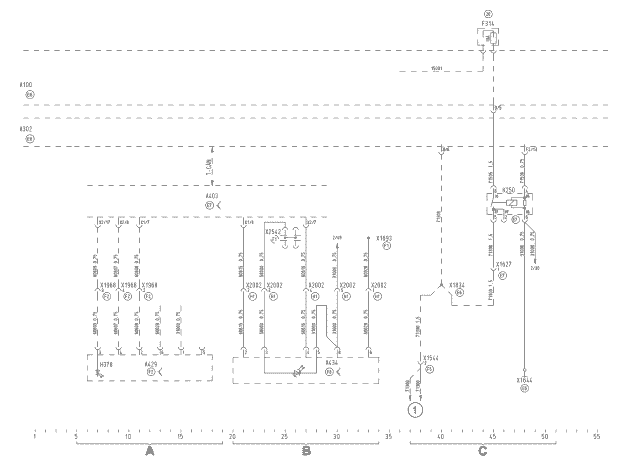

Коробка передач EMOS 2 из 2
A Выбор передачи, система автоматического поддержания скорости
B Выбор диапазона хода
C Настройка фонаря заднего хода
- A100 Электрическая бортовая сеть
- A302 Центральный процессор 2
- A403 Управляющий процессор автомобиля
- A429 Выключатель на рулевой колонке системы автоматического поддержания скорости/коробки передач
- A434 Переключатель диапазона хода коробки передач
- F314 Предохранитель фары заднего хода, стояночного тормоза, внешнего потребителя
- H378 Сигнальная лампа FGR/FGB (светодиод)
- K250 Реле фонаря заднего хода
- X1544 Штекерное соединение - рама III
- X1627 Штекерное соединение - фонарь заднего хода
- X1644 Точка заземления кабины рядом с электрической бортовой сетью
- X1693 Паяное соединение кабеля 60028
- X1834 Обжимное соединение кабеля 71300
- X1968 Штекерное соединение - выключатель Темпомат
- X2002 Штекерное соединение - средняя стойка кузова, переключатель предварительной установки
- X2542 Распределитель потенциала 21-пол. кабель 58000
1 фара заднего хода
Коробка передач ZF-S5-42 / ZF 6S-850
A Датчик хода сцепления
B Коробка передач нейтраль
C Переключатель передачи заднего хода
- A100 Электрическая бортовая сеть
- A302 Центральный процессор 2
- A403 Управляющий процессор автомобиля
- B362 Датчик хода сцепления
- F314 Предохранитель фары заднего хода
- S104 Переключатель передачи заднего хода
- S172 Переключатель нейтрального положения коробки передач
- X1553 Штекерное соединение - двигатель/EDC/коробка передач IV
- X1627 Штекерное соединение - фонарь заднего хода
- X1948 Штекерное соединение - двигатель/коробка передач
- X1983 Болт M6 (блок MP)
