Идентификаторы и идентификационные таблички DAF

См. также:

Типы DAF

Идентификаторы и идентификационные таблички агрегатов DAF

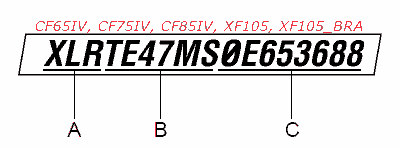

Номер шасси

Номер шасси автомобиля можно найти в следующих местах:

Идентификационная табличка автомобиля

Лонжерон (правая стороны автомобиля)

CF65IV, CF75IV, CF85IV, XF105, XF105_BRA

C - Номер шасси

E = Эйндховен, Нидерланды

L = Лейланд, Великобритания

B = Понта-Гроса, Бразилия

A Место производства автомобиля
B Конфигурации автомобиля
C Номер шасси

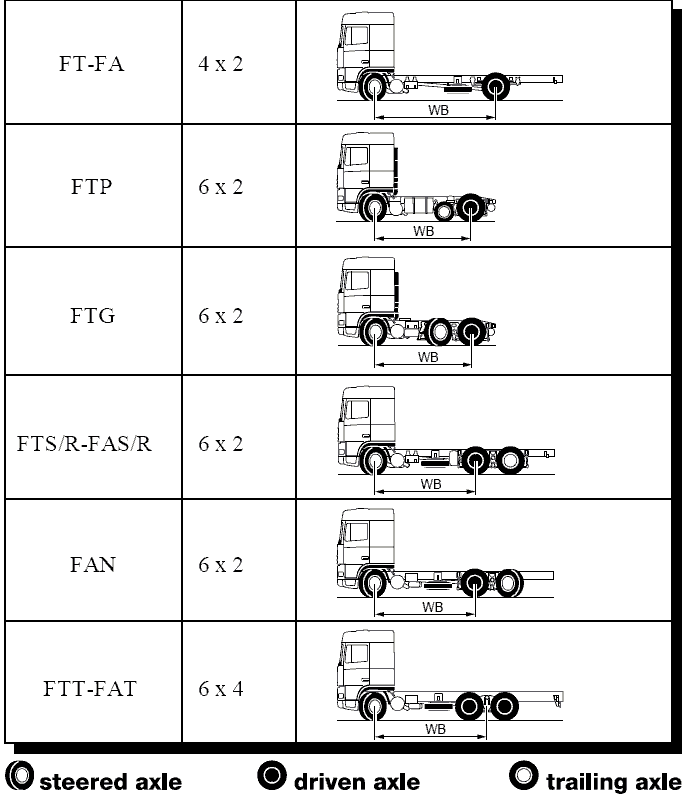

Обзор двухосных и трехосных автомобилей

XF105

FAS Поддерживающая ось с двойными колесами
FTS Поддерживающая ось с двойными колесами
FAR Поддерживающая ось с одинарными колесами
FTR Поддерживающая ось с одинарными колесами
WB = колесная база

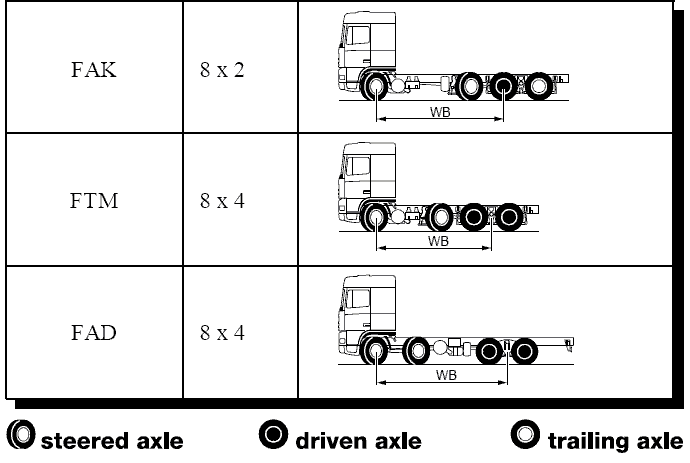

Обзор четырехосных автомобилей

FAK Поддерживающая ось с двойными колесами
WB = колесная база

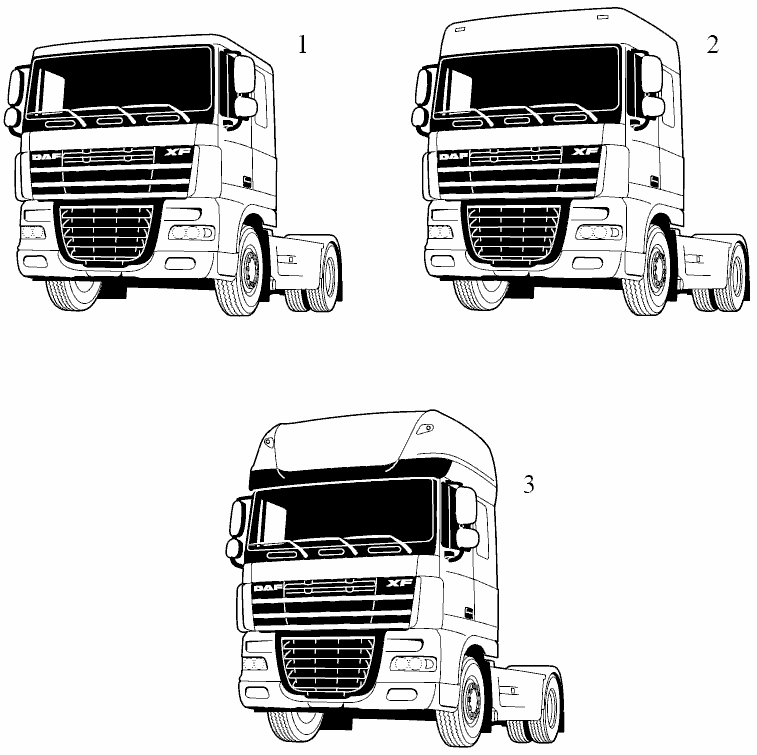

Типы кабин

1. Кабина Comfort Cab (обозначение типа: XL)
2. Кабина Space Cab (обозначение типа: XH)
3. Кабина Super Space Cab (обозначение типа: XC)

Автомобиль с коротким маршрутом трубопровода

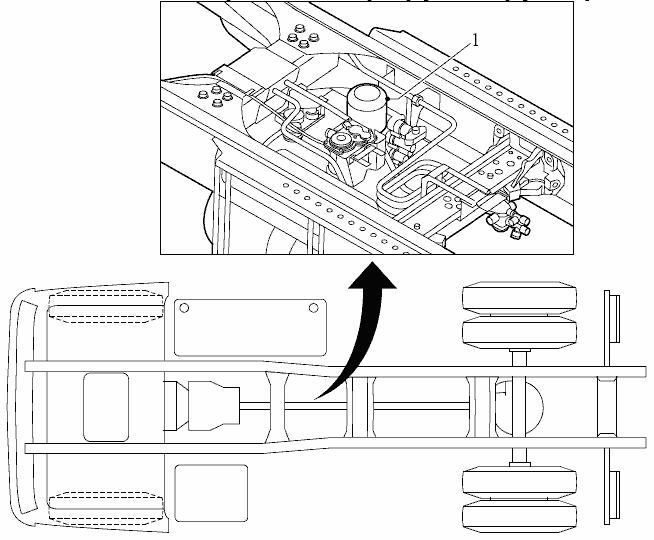

Автомобили с коротким маршрутом трубопровода можно определить по местоположению блока подачи воздуха (1) в шасси.

Автомобиль, предназначенный для движения не по Западной Европе

CF75IV, CF85IV, XF105, XF105_BRA

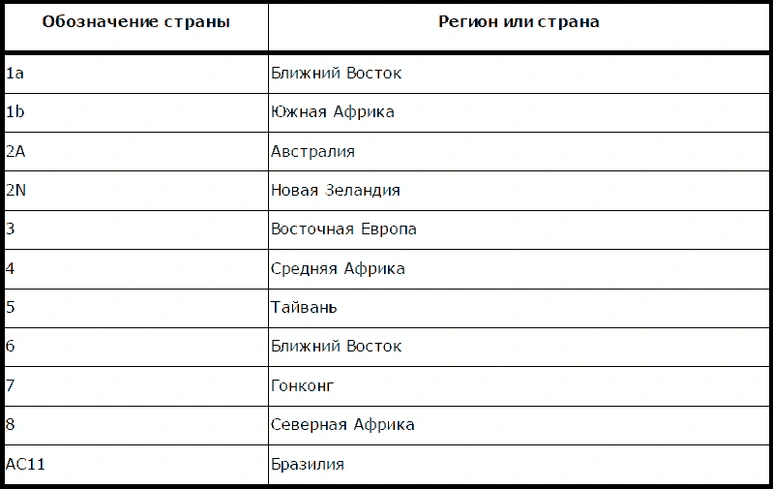

Автомобиль, предназначенный для движения не по Западной Европе, можно определить по обозначению страны, указанному на идентификационной карточке автомобиля. Когда вместе с обозначением страны указывается группа рынков (см. таблицу ниже), автомобиль является предназначенным для движения не по Западной Европе.

Базовый двигатель для тяжелых условий эксплуатации = автомобиль предназначен для движения не по Западной Европе

Расположение идентификационной информации

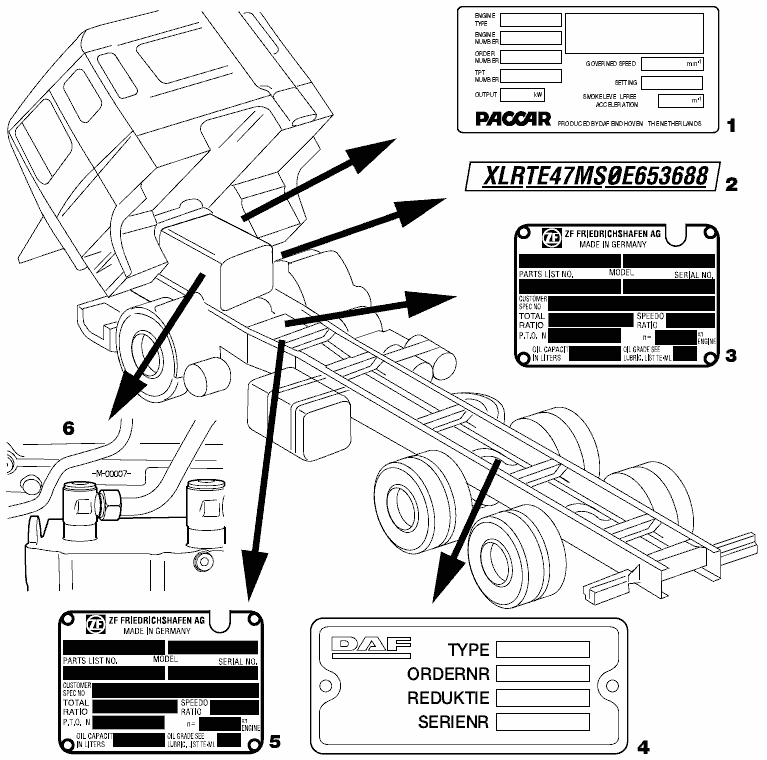

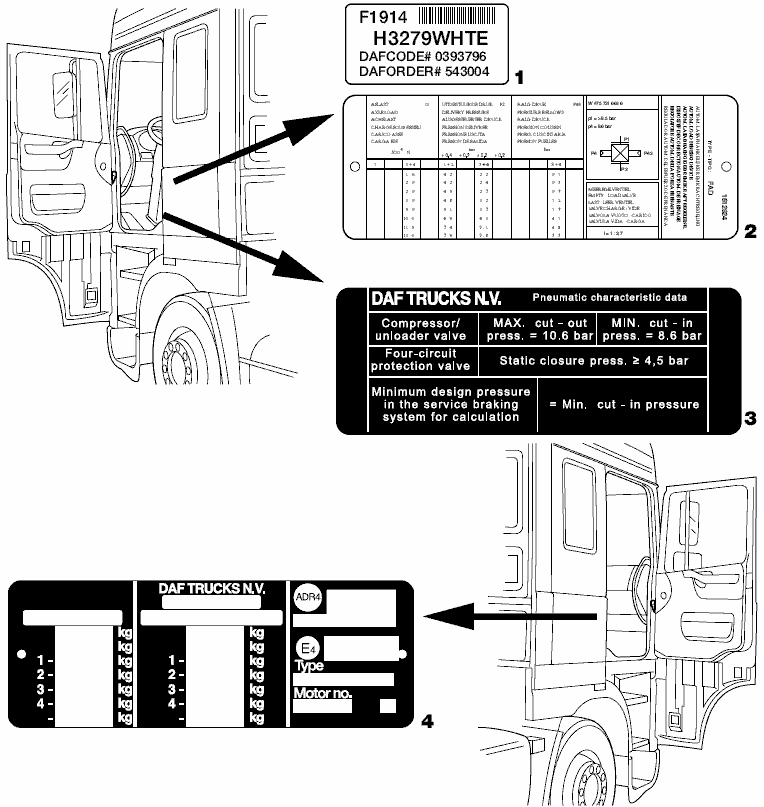

Внешний вид и расположение на автомобиле табличек различных типов показаны на рисунках ниже.

1 Идентификационная табличка двигателя
2 Идентификационный номер автомобиля (VIN)
3 Идентификационная табличка коробки передач
4 Идентификационная табличка задней оси
5 Идентификационная табличка интардера
6 Номер двигателя

1 Идентификационная табличка лакокрасочного покрытия
2 Идентификационная табличка ограничительного клапана давления, только FAT/FAD, неделя спецификации не позднее 32 недели 2007 г.
3 Идентификационная табличка пневматической системы
4 Идентификационная табличка автомобиля

Идентификационная табличка автомобиля

Идентификационная табличка автомобиля находится на задней дверной стойке с правой стороны автомобиля.

1 Номер государственного сертификата
2 Максимально допустимая полная масса автопоезда (GCW)
3 Максимально допустимая полная масса автомобиля (GVW)
4 Идентификационный номер автомобиля (VIN)
5 Номер государственного сертификата
6 Максимально допустимая расчетная масса автопоезда (GCW)
7 Максимально допустимая расчетная масса автомобиля (GVW)
8 Категория ADR и номер сертификата
9 Номер сертификата электронной тормозной системы
10 Колесная база
11 Тип автомобиля
12 Номер двигателя
13 Максимально допустимая расчетная масса седельно-сцепного устройства
14 Максимально допустимая расчетная масса осей Неделя спецификации не ранее 13 недели 2011 г.: максимальная допустимая расчетная масса вычисляется на основании допустимой нагрузки на
комбинацию оси, подвески и шин
15 Максимально допустимая нагрузка на седельно-сцепное устройство
16 Максимально допустимая нагрузка на одну ось

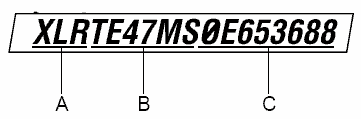

Идентификационный номер автомобиля (VIN)

A - Место выпуска автомобиля

X = Код Западной Европы
L = Код страны поставщика
R = Код DAF

B - Конфигурация автомобиля

T = Код модели автомобиля

1. T = Тягач

2. A = Грузоперевозка

E = Код конфигурации автомобиля

1. E = 4x2

2. T = 6x4

3. D = 8x4

4. и т.д.

47 = Код нагрузки на переднюю ось

1. 47 = 7,5 т

2. 48 = 8,5 т

M = Код семейства двигателей

1. M = Двигатель MX

S = Код кабины

C - Номер шасси

E = Эйндховен
L = Лейланд

A Место производства автомобиля
B Конфигурации автомобиля
C Номер шасси

Идентификационная табличка лакокрасочного покрытия

Цветовая кодировка

Идентификационная табличка лакокрасочного покрытия находится на передней дверной стойке с левой

стороны автомобиля.

Номер кода цвета компании Dupont состоит из пяти или шести символов/цифр. После номера кода цвета компании Dupont указывается цвет краски или сокращение.

Например, H3279WHTE: H3279 - это номер кода цвета краски компании

Dupont, WHTE - это сокращенное название цвета на английском языке, в данном случае - белый (от

английского "white").

1 Номер автомобиля(1)
2 Код цвета компании Dupont
3 Номер кода компании DAF(1)
4 Номер заказа DAF(1)

(1) Для производства

Идентификационная табличка двигателя

1 Тип двигателя

Семейство двигателей

PR = 9,2 л
MX = 12,9 л

Мощность (кВт)

265 кВт
300 кВт
340 кВт
410 кВт

Стандарт по содержанию токсичных веществ в выхлопных газах

C = Euro 3
C1 = Euro 3
S1 = Euro 4 (OBD 1 или OBD 1+)
S2 = Euro 5 (OBD 1 или OBD 1+)
S3 = Euro 5 + пассивный сажевый фильтр = EEV (улучшенный, экологически безопасный автомобиль) (OBD 1 или OBD 1+)
S4 = Euro 4 для автомобилей за пределами Западной Европы (OBD 1+)
U1 = Euro 5(1 ) (OBD 2)
U2 = Euro 5 + пассивный сажевый фильтр = EEV (улучшенный, экологически безопасный автомобиль)(1 ) (OBD 2)
U3 = Euro 5 для автомобилей за пределами Западной Европы (OBD 2)
U4 = EEV (улучшенный, экологически безопасный автомобиль) без пассивного сажевого фильтра(3) (OBD 2)

2 Номер двигателя

3 Номер заказа(2 )

4 Номер автомобиля(2 )

5 Эффективная мощность двигателя

6 Максимальная регулируемая частота вращения коленчатого вала

7 Количество (для утверждения типа)

8 Уровень дымления при максимальной частоте вращения коленчатого вала двигателя без нагрузки

(1) Начиная с 41 недели спецификации 2009 г., стандарт Euro 5 утвержден законодательно.

(2) Для производства

(3) Начиная с 21 недели спецификации 2010 г., только для MX 265 кВт и MX 300 кВт,

Номер двигателя

Номер двигателя выбит на задней левой части блока цилиндров.

Идентификационная табличка коробки передач

Тип коробки передач (ZF)

К каждой коробке передач прикреплена табличка типа, указывающая тип коробки передач.

Эти сведения также приведены на идентификационной карточке данного автомобиля.

1. Тип коробки передач
2. Список деталей (ZF)
3. Серийный номер (ZF)
4. Номер спецификации.
5. Передаточное число коробки передач
6. Передаточное число генератора импульсов
7. Тип МОМ
8. Частота вращения коленчатого вала двигателя при использовании МОМ
9. Объем масла в коробке передач (первая заправка)
10.Спецификации масла

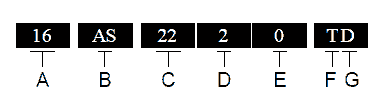

Коробка передач механического типа (ZF)

A Количество передач

B Тип коробки передач

S = синхронизированная коробка передач

C Крутящий момент (коэффициент * 100)

D Семейство продукта

0 = Ecolite
1 = Новый Ecomid
2 = Новый Ecosplit
3 = Ecosplit 4

E Вариант

0 = стандартный
1 = интардер
3 = с MX Engine Brake, без интардера (благодаря двойному подшипнику компенсируется тормозная сила MX Engine Brake)
4 = Servoshift, без интардера

F Модель

T = грузовик

G Модель коробки передач

D = прямая передача
O = повышающая передача

Коробка передач AS Tronic (ZF)

A Количество передач

B Тип коробки передач

AS = AS Tronic

C Крутящий момент (коэффициент * 100)

D Семейство продукта

0 = AS Tronic Lite
1= AS Tronic Mid (короткий кожух коробки передач)
2= AS Tronic Mid (длинный кожух коробки передач)
3= AS Tronic (короткий кожух коробки передач) при 12 передачах
3= AS Tronic (длинный кожух коробки передач) при 16 передачах
4= AS Tronic (длинный кожух коробки передач) при 12 передачах

E Вариант

0 = стандартный
1 = интардер

F Модель

T = грузовик

G Модель коробки передач

D = прямая передача
O = повышающая передача

Тип коробки передач (Eaton)

К каждой коробке передач прикреплена табличка типа, указывающая тип коробки передач.

Эти сведения также приведены на идентификационной карточке данного автомобиля.

1. Код PTO
2. Модель коробки передач
3. Серийный номер (Eaton)
4. Место выпуска

Коробка передач Eaton

A Тип коробки передач

B Крутящий момент (коэффициент * 100)

C Серия

9 = улучшенная система уплотнения и эвольвентный шлиц

D Количество передач

E Заданное передаточное число

Идентификационная табличка интардера

Тип интардера (ZF)

К каждому интардеру прикреплена табличка, указывающая тип интардера. Эти сведения также

приведены на идентификационной карточке данного автомобиля.

1. Тип интардера
2. Список деталей (ZF)
3. Серийный номер интардера (ZF)
4. Передаточное число интардера

Идентификационная табличка ограничительного клапана давления, пневматическая подвеска

1 Номер оси (нумерация от передней до задней)
2 Номер ограничительного клапана давления (номер поставщика)
3 Условия регулировки ограничительного клапана давления
4 Тип автомобиля
5 Номер идентификационной таблички DAF
6 Коэффициент уменьшения регулирующего клапана (при наличии)

Только на автомобилях FAT/FAD, неделя спецификации не позднее 32 недели 2007 г.

Маленькая табличка крепится на задней дверной стойке с левой стороны автомобиля. На табличке указывается информация о нагрузках на оси, нагнетательном давлении и давлении в пневматическом упругом элементе в соответствии с последовательностью расположения осей под автомобилем.

Если на автомобиле установлен клапан реле в контуре тормозной системы на передней оси, поле (6) под описанием клапана будет пустым.

Если вместо упомянутого клапана реле на автомобиле установлен регулирующий клапан, в этом поле указывается коэффициент уменьшения, например: "i = 1 : 2,7".

Идентификационная табличка ограничительного клапана давления, рессорная подвеска

1 Номер оси (нумерация от передней до задней)
2 Номер ограничительного клапана давления (номер поставщика)
3 Условия регулировки ограничительного клапана давления
4 Тип автомобиля
5 Номер идентификационной таблички DAF
6 Коэффициент уменьшения регулирующего клапана (при наличии)
7 Номер узла листовой рессоры DAF

Только на автомобилях FAT/FAD, неделя спецификации не позднее 32 недели 2007 г.

Маленькая табличка крепится на задней дверной стойке с левой стороны автомобиля.

Сведения о нагрузках на оси и нагнетательном давлении указаны на табличке в соответствии с последовательностью расположения осей под автомобилем.

Идентификационная табличка пневматической системы

Идентификационная табличка пневматической системы устанавливается на автомобили с EBS. Табличка типа содержит информацию о пневматической системе. Данная информация указана в соответствии с требованиями законодательства.

Идентификационная табличка задней оси

Идентификационная табличка находится на задней оси.

1 Тип задней оси

Например: Ведущая ось 13.55T

13 = Максимальная нагрузка на ось (кг) x 1000

Если задняя ось является сдвоенной, это число умножается на два. (2 x 13000 = 26000 кг)

55 = Максимальный крутящий момент на выходе (Нм) x 1000
T = Сдвоенная (тандем)

Например: Неведущая ось 09G075

09 = Подъемная
G = Управление осью
G = Управляемая
N = Неуправляемая
075 = Максимальная статическая нагрузка на ось (кг) x 1000

2 Номер заказа (1 )

3 Передаточное число

4 Серийный №

(1) Для производства
