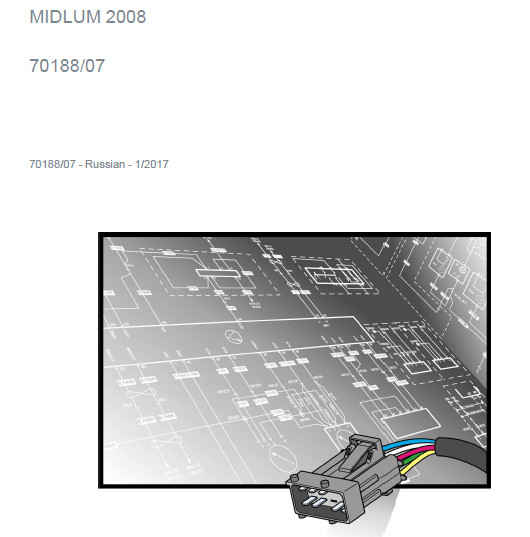

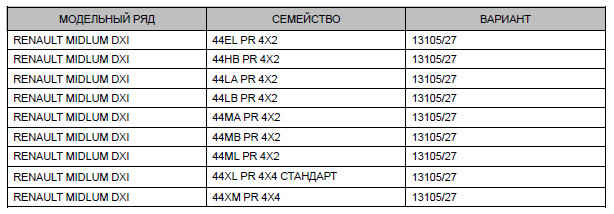

MIDLUM 2008+
Электрические схемы с описанием
СОДЕРЖАНИЕ
- Архитектура ШИНЫ связи
- Электрические схемы
- Расположение устройств
- Электрическое распределение
- Шасси - соединение втулки в перегородке между кабиной/моторным отсеком
- Разъемы для подключения прицепа
- Доступные источники электроэнергии
- Соединители
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА – MIDLUM EURO 5 – ≥ 06.06.2010
Архитектура CAN-шины
A303 Бортовая предварительная подготовка (блок управления)
B026 Привод автоматической коробки передач
C077 Датчик концентрации оксидов азота
D001 Главный информационный дисплей
D004 Тахограф
G001 Электронный блок управления автомобилем
G002 Электронный блок управления двигателем
G003 Электронный блок управления подготовками к кузовному оборудованию
G004 Электронный блок пневмоподвески
G005 Электронный блок управления системой торможения EBS
G007 Узел-модулятор усиления торможения на передней оси
G008 Узел-модулятор усиления торможения на мосту
G012 Электронный блок управления освещением и сигнализацией
G018 Электронный блок связи с бортовым компьютером
G019 Электронный блок перебора скоростей
G020 Электронный блок автоматической коробки передач
G022 Электрический тормоз-замедлитель, блок управления
G025 Электронный блок управления иммобилайзером
G026 Электронный блок охранной сигнализации
G030 Модуль насоса регулирования подачи раствора мочевины
G051 Электронный блок управления производством воздуха
G100 Электронный блок DATAMAX GATEWAY
G102 Электронный блок управления бортовым компьютером
H014 Радиоприемник в сборе
X200 Разъём резервного питания
X906 Штепсельная розетка прицепа для ABS/EBS
X913 Диагностический разъем автомобиля
X914 Разъем для извлечения данных об автомобиле
AD : с роботизированной коробкой передач OPTITRONIC
BQ : с оборудованием FMS
CF : с автоматической коробкой передач ALLISON
CG : с автоматической коробкой передач ALLISON 3000V
CO : с оборудованием OPTIFLEET
DE : с оборудованием DATAMAX
YN : для машин, произведенных до 2016/12/05
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
- A001 Блок электрического распределения в кабине
- A002 Коммутационный блок рама-кабина
- A004 Аккумуляторная(-ые) батарея(-и)
- A006 Главный рубильник с электрическим переключателем
- A009 Генератор
- A013 Преобразователь напряжения (24 / 12В - 15A) для системы звукового общения
- A014 Блок комплекта силовых предохранителей (FM1–FM4)
- A020 Преобразователь напряжения (24В / 12В) - Розетки 12 и 24В встроенные
- A200 Резервное питание (отрезанные изолированные провода)
- A201 Доступный источник питания (заземление машины)
- A204 Доступный источник питания (после выключателя аккумуляторной батареи)
- A205 Резервное питание (после контакта)
- A212 Резервное питание (регулировка уставки режима работы двигателя)
- A213 Резервное питание (механизм отбора мощности №1)
- A229 Резервное питание (привод кузовной оснастки)
- A230 Резервное питание (указатель оборудования в дорожном положении)
- A231 Резервное питание (указатель оборудования в рабочем положении)
- A240 Резервное питание (освещение)
- A246 Резервное питание (привод механизма отбора мощности №1)
- A247 Резервное питание (информация генератора переменного тока при вращении двигателя)
- A248 Резервное питание (регулировка уставки режима работы двигателя)
- A249 Резервное питание (информация тахографа откорректированной скорости)
- A250 Резервное питание (привод механизма отбора мощности №2)
- A251 Резервное питание (указатель механизма отбора мощности №2)
- A252 Резервное питание (регулирование электровентиля механизма отбора мощности №2)
- A253 Резервное питание (информация заднего хода)
- A254 Резервное питание (информация стояночного тормоза)
- A255 Резервное питание (данные о нахождении коробки передач в нейтральном положении)
- A256 Резервное питание (запрос включения функции управления оборотами двигателя с шасси)
- A257 Резервное питание (выбор оборотов двигателя №1)
- A258 Резервное питание (выбор оборотов двигателя №2)
- A259 Резервное питание (запрос повышения оборотов двигателя)
- A260 Резервное питание (запрос уменьшения оборотов двигателя)
- A261 Резервное питание (отключение запрета заднего хода)
- A270 Резервное питание (автоматический возврат на стандартные обороты двигателя)
- A280 Резервное питание (низкая скорость)
- A281 Доступный источник питания (управление выключением двигателя)
- A282 Резервное питание (привод пуска двигателя)
- A283 Доступный источник питания (оповещение о запуске двигателя)
- A284 Доступный источник питания (предупреждение по двигателю)
- A285 Доступный источник питания (частотный выход с задаваемыми параметрами)
- A286 Доступный источник питания (ПЛК 2 мин. выход)
- A287 Доступный источник питания (ПЛК 1 мин. выход)
- A288 Доступный источник питания (ПКЛ 1 мин. вход)
- A289 Доступный источник питания (ПКЛ 2 мин. вход)
- A290 Резервное питание (ШИНА CAN J1939, высокий уровень)
- A291 Резервное питание (ШИНА CAN J1939, низкий уровень)
- A294 Доступный источник питания (левый задний габаритный фонарь (и))
- A295 Доступный источник питания (правый задний габаритный фонарь (и))
- A297 Резервное питание (ночное освещение)
- A303 Бортовая предварительная подготовка (блок управления)
- A311 Резервное питание (информация включенного механизма отбора мощности №1)
- A312 Резервное питание (оборудование в опасном положении)
- A313 Резервное питание (дезактивация шины CAN)
- A314 Резервное питание (утверждение уставки режима работы двигателя)
- A315 Резервное питание (регулирование электровентиля механизма отбора мощности №3)
- A317 Резервное питание (привод механизма отбора мощности №3)
- A318 Резервное питание (указатель механизма отбора мощности №3)
- A319 Резервное питание (привод уровня подвески)
- A320 Резервное питание (включение привода уровня подвески)
- A321 Резервное питание (ограничение до 6 км/ч)
- A322 Резервное питание (ограничение до 30 км/ч)
- A323 Резервное питание (выключение аварийного сигнала)
- A324 Резервное питание (модуль периметрической защиты цельнорамного грузовика)
- A325 Резервное питание (отключение автономного отопления)
- B001 Дистанционное управление пневматической подвеской
- B002 Управление верхним положением пневматической подвески
- B003 Управление нижним положением пневматической подвески
- B004 Управление внесенным в память положением пневматической подвески
- B026 Привод автоматической коробки передач
- B103 Комплект ключевого контактора
- B105 Переключатель отключения двигателя
- B106 Переключатель аварийной сигнализации
- B108 Переключатель проблесковых маячков
- B111 Кнопка предупредительного сигнала
- B113 Переключатель стояночных подфарников
- B116 Переключатель запирания дверей
- B117 Переключатель открытия / закрытия люка на крыше (на панели приборов)
- B118 Переключатель наладки поворотных зеркал заднего вида
- B119 Переключатель размораживания зеркал заднего вида и ветрового стекла
- B125 Переключатель авторадиоприёмника
- B126 Переключатель стеклоподъемника окна водителя (привод со стороны водителя)
- B127 Переключатель стеклоподъемника окна переднего пассажира (привод со стороны переднего пассажира)
- B128 Переключатель стеклоподъёмника задней правой двери
- B129 Переключатель стеклоподъёмника задней левой двери
- B130 Переключатель стеклоподъемника окна переднего пассажира (привод со стороны водителя)
- B133 Переключатель автономного отопления с датчиком времени
- B135 Переключатель включения регулятора скорости и оборотов двигателя
- B136 Переключатель наладки регулятора скорости и оборотов двигателя
- B137 Переключатель стеклоомывателя(-ей)
- B138 Переключатель стеклоочистителя(-ей)
- B139 Переключатель стеклоочистителя(-ей) / стеклоомывателя(-ей) / омывателей фар
- B140 Переключатель фар ближнего света
- B141 Переключатель фар дальнего света
- B142 Переключатель регулятора высоты фар
- B143 Комплект подрулевых переключателей №1
- B145 Переключатель противотуманных фар
- B146 Переключатель противотуманного(-ых) фонаря(-ей)
- B148 Переключатель включения рабочей фары
- B151 Кнопка отключения звукового предупредительного сигнала заднего хода
- B155 Гидравлический или электрический тормоз-замедлитель, орган управления
- B156 Кнопка отключения "ASR"
- B159 Кнопка задания оборотов двигателя для движения по пересеченной местности
- B163 Кнопка отключения тревожного режима охранной сигнализации
- B164 Переключатель блокировки заднего межколёсного дифференциала
- B167 Переключатель включения автономного отопителя
- B168 Кнопка разрешения контроля тяги
- B170 Кнопка аварийной остановки в кабине
- B171 Кнопка аварийной остановки на шасси
- B172 Кнопка уменьшения громкости тревожного сигнала
- B175 Переключатель для кузовного оборудования номер N°1
- B176 Привод для кузовного оборудования номер N°2
- B177 Переключатель запроса приведения в действие механизма отбора мощности №1 (в кабине)
- B181 Переключатель указателя поворота
- B182 Выбор авто/ручной, орган управления
- B185 Переключатель запроса приведения в действие механизма отбора мощности №2 (в кабине)
- B188 Переключатель блокировки переднего межколёсного дифференциала
- B189 Переключатель
- B190 Переключатель запроса приведения в действие механизма отбора мощности №3 (в кабине)
- B191 Переключатель блокировки дифференциала раздаточной коробки
- B198 Привод включения режима ускоренных холостых оборотов
- B199 Привод регулировки режима ускоренных холостых оборотов
- B200 Переключатели регулятора скорости
- B207 Аварийный проблесковый световой сигнал, орган управления
- C001 Датчик износа тормозных накладок левого переднего колеса
- C002 Датчик износа тормозных накладок правого переднего колеса
- C003 Датчик износа тормозных накладок левого заднего колеса
- C004 Датчик износа тормозных накладок правого заднего колеса
- C007 Датчик скорости левого переднего колеса
- C008 Датчик скорости правого переднего колеса
- C009 Датчик скорости левого заднего колеса
- C010 Датчик скорости правого заднего колеса
- C013 Датчик положения для информации об открытой водительской двери
- C014 Датчик положения для информации об открытой передней пассажирской двери
- C016 Датчик положения для информации об открытой задней левой пассажирской двери
- C017 Датчик положения для информации об открытой задней правой пассажирской двери
- C019 Комплект датчика давления и датчика температуры наддувочного воздуха
- C020 Датчик температуры наддувочного воздуха
- C021 Датчик давления наддувочного воздуха
- C022 Датчик уровня моторного масла
- C023 Датчик давления моторного масла
- C024 Комплект датчика температуры и датчика уровня моторного масла
- C025 3-позиционный датчик давления кондиционирования воздуха
- C027 Датчик низкого давления кондиционирования
- C028 Датчик высокого давления кондиционирования
- C030 Датчик включенного положения блокировки межколёсного дифференциала заднего моста
- C033 Датчик положения устройства блокировки дифференциала раздаточной коробки
- C035 Датчик положения для информации о включенном механизме отбора мощности №1
- C036 Датчик положения для информации о включенном механизме отбора мощности №2
- C038 Правый датчик положения подвески моста
- C039 Левый датчик положения подвески моста
- C046 Датчик наружной температуры
- C048 Датчик температуры в контуре охлаждения двигателя
- C051 Датчик уровня топлива
- C053 Стоп-контакт
- C055 Датчик положения устройства блокировки дифференциала переднего моста
- C056 Датчик скорости для тахографа
- C057 Датчик положения нейтрали
- C058 Датчик положения включенного заднего хода
- C061 Датчик положения подвески передней оси
- C062 Датчик положения на сцеплении
- C063 Датчик скорости автоматической коробки передач
- C065 Датчик уровня масла автоматической коробки передач.
- C066 Датчик температуры охлаждающей жидкости замедлителя
- C067 Датчик оборотов двигателя на маховике двигателя
- C068 Датчик оборотов двигателя на распределительном валу
- C070 Датчик положения для информации о включенном механизме отбора мощности №3
- C071 УЗ радиопередатчик охранной сигнализации
- C072 УЗ радиоприемник охранной сигнализации
- C075 Датчики температуры и уровня мочевины в баке
- C076 Датчик температуры отработавших газов
- C077 Датчик концентрации оксидов азота
- C079 Датчик давления системы усиления торможения прицепа
- C084 Датчик температуры моторного масла
- C091 Датчик давления воздуха замедлителя
- C096 Датчик давления переключателя диапазона скоростей
- C109 Датчик наличия воды в топливе
- C111 Датчик положения педали акселератора
- C112 Датчик N°2 отпущенного положения педали акселератора
- C113 Датчик N°1 отпущенного положения педали акселератора
- C114 Комплект датчика педали акселератора
- C117 Датчик давления воздуха в передней подушке
- C118 Левый датчик давления подвески моста
- C119 Правый датчик давления подвески моста
- C130 Датчик положения педали сцепления
- C132 Датчик давления подачи топлива в двигатель
- C134 Комплект датчика тормозной педали
- C135 Датчик смены положения тормозной педали
- C136 Датчик положения "малой скорости" на коробке передач
- C148 Датчик высокого давления топлива
- C149 Датчик непристегнутого ремня безопасности водителя
- C178 Комплект датчика педали тормоза и датчика педали сцепления
- C186 Датчик скорости промежуточного вала
- C212 Датчик температуры трансмиссионного масла
- C213 Датчик температуры масла замедлителя
- C215 Датчик оборотов турбины
- C216 Датчик оборотов двигателя
- C217 Диагностический датчик давления №1
- C218 Диагностический датчик давления №2
- C219 Диагностический датчик давления №3
- C220 Диагностический датчик давления №4
- C223 Датчик положения селектора передач
- C224 Датчик перемещения селектора передач
- C225 Датчик перемещения переключателя передач
- C226 Датчик уровня гидравлического контура роботизированной коробки передач
- C263 Внутренний датчик температуры мочевины
- C264 Внутренний датчик давления раствора мочевины
- D001 Главный информационный дисплей
- D004 Тахограф
- D006 Хронометр автомобиля
- E002 Подсветка – плафон задней левой двери
- E003 Подсветка – плафон задней правой двери
- E004 Подсветка ступеньки задней левой двери
- E005 Подсветка ступеньки задней правой двери
- E008 Плафон одинарный со стороны водителя
- E010 Плафон одинарный со стороны переднего пассажира
- E012 Подсветка – верхний правый плафон (двери)
- E033 Подсветка – верхний левый плафон (двери)
- E037 Подсветка рычага переключения передач
- E100 Передний(-ие) правый(-ые) указатель(-и) поворота
- E101 Передний(-ие) левый(-ые) указатель(-и) поворота
- E102 Освещение ступеньки со стороны водителя
- E103 Освещение ступеньки со стороны переднего пассажира
- E104 Правый указатель поворота на крыше
- E105 Левый указатель поворота на крыше
- E109 Задний(-ие) правый(-ые) указатель(-и) поворота
- E110 Задний(-ие) левый(-ые) указатель(-и) поворота
- E114 Проблесковый маячок №1
- E115 Проблесковый маячок №2
- E116 Задний(-ие) правый(-ые) противотуманный(-ые) фонарь(-и)
- E117 Задний(-ие) левый(-ые) противотуманный(-ые) фонарь(-и)
- E119 Левый(-ые) стоп-сигнал(-ы)
- E120 Правый(-ые) стоп-сигнал(-ы)
- E122 Правый габаритный фонарь №1
- E123 Правый габаритный фонарь №2
- E124 Передний(-ие) левый(-ые) стояночный(-ые) подфарник(-и)
- E125 Передний(-ие) правый(-ые) стояночный(-ые) подфарник(-и)
- E126 Правый(-ые) габаритный(-ые) огонь(-ни)
- E127 Левый(-ые) габаритный(-ые) огонь(-ни)
- E128 Левый габаритный фонарь №3
- E129 Левый габаритный фонарь №4
- E130 Подсветка номерного знака автомобиля
- E131 Правый габаритный фонарь №3
- E132 Правый габаритный фонарь №4
- E133 Левый габаритный фонарь №1
- E134 Левый габаритный фонарь №2
- E135 Комплект задних левых огней
- E136 Комплект задних правых огней
- E137 Задний(-ие) правый(-ые) стояночный(-ые) подфарник(-и)
- E138 Задний(-ие) левый(-ые) стояночный(-ые) подфарник(-и)
- E141 Левый(-ые) огонь(-ни) заднего хода
- E142 Правый(-ые) огонь(-ни) заднего хода
- E144 Левый стояночный подфарник на крыше
- E145 Правый стояночный подфарник на крыше
- E500 Передняя правая фара ближнего света
- E501 Передняя левая фара ближнего света
- E502 Передняя правая фара дальнего света
- E503 Передняя левая фара дальнего света
- E504 Правый оптический узел фар
- E505 Левый оптический узел фар
- E506 Противотуманный прожектор, левый
- E507 Противотуманный прожектор, правый
- E508 Прожектор дальнего света правый
- E509 Прожектор дальнего света левый
- E510 Рабочая фара
- G001 Электронный блок управления автомобилем
- G002 Электронный блок управления двигателем
- G003 Электронный блок управления подготовками к кузовному оборудованию
- G004 Электронный блок пневмоподвески
- G005 Электронный блок управления системой торможения EBS
- G006 Электронный блок управления электропитанием автомобиля (ADR)
- G007 Узел-модулятор усиления торможения на передней оси
- G008 Узел-модулятор усиления торможения на мосту
- G012 Электронный блок управления освещением и сигнализацией
- G018 Электронный блок связи с бортовым компьютером
- G019 Электронный блок перебора скоростей
- G020 Электронный блок автоматической коробки передач
- G022 Электрический тормоз-замедлитель, блок управления
- G025 Электронный блок управления иммобилайзером
- G026 Электронный блок охранной сигнализации
- G028 Электронный блок централизованного закрытия дверей
- G029 Комплект датчиков и исполнительных механизмов автоматической коробки передач
- G030 Модуль насоса регулирования подачи мочевины
- G051 Электронный блок управления производством воздуха
- G100 Электронный блок DATAMAX GATEWAY
- G102 Электронный блок управления бортовым компьютером
- H001 Антенна иммобилайзера
- H002 Автомобильная антенна
- H005 Спутниковая антенна
- H011 Громкоговоритель, левый передний
- H012 Громкоговоритель, правый передний
- H014 Радиоприемник в сборе
- H019 Микрофон
- J001 Прикуриватель
- J002 Правое сиденье с подогревом в сборе
- J003 Левое сиденье с подогревом в сборе
- K002 Автономный отопитель типа воздух/воздух
- K003 Электронный блок кондиционирования воздуха
- L004 Наружный звуковой предупредительный сигнал
- L006 Звуковой сигнал – сирена охранной сигнализации
- L008 Электрический звуковой сигнал
- M002 Стартерный электродвигатель
- M020 Привод стеклоочистителя(-ей)
- M021 Привод насоса стеклоомывателя(-ей)
- M022 Привод насоса омывателей фар
- M023 Привод регулятора высоты левой фары
- M024 Привод регулятора высоты правой фары
- M027 Комплект привода стеклоомывателя(-ей) и привода омывателей фар
- M056 Привод стеклоподъемника двери водителя
- M057 Привод стеклоподъемника двери переднего пассажира
- M058 Привод стеклоподъёмника задней правой двери
- M059 Привод стеклоподъёмника задней левой двери
- M060 Привод люка в крыше
- M080 Привод горизонтального поворачивания правого зеркала заднего вида
- M081 Привод вертикального поворачивания правого зеркала заднего вида
- M082 Привод горизонтального поворачивания левого зеркала заднего вида
- M083 Привод вертикального поворачивания левого зеркала заднего вида
- M100 Электромотор привода лебёдки
- M104 Электронасос коробки передач
- M200 Электрическая муфта компрессора кондиционирования воздуха
- M203 Привод насоса подачи топлива для автономного отопителя
- N001 Нагревательный элемент для подогрева топлива №2
- N002 Нагревательный элемент для подогрева топлива
- N003 Нагревательный элемент для подогрева топлива №3
- N008 Нагревательный элемент левого зеркала заднего вида
- N009 Нагревательный элемент размораживания правого зеркала заднего вида
- N010 Нагревательный элемент размораживания ветрового стекла
- N015 Нагревательный элемент мочевины (в контуре от бака до насосного модуля)
- N016 Нагревательный элемент мочевины (в контуре от насосного модуля до бака)
- N017 Нагревательный элемент мочевины (в контуре от насосного модуля до дозирующего электроклапана)
- N018 Нагревательный элемент мочевины (в контуре от дозирующего электроклапана до насосного модуля)
- N019 Нагревательный элемент мочевины (в фильтре на насосе)
- N034 Резистор зажигания автономного отопителя
- S001 Реле №1 питания после контакта
- S002 Реле №2 питания после контакта
- S003 Реле №3 питания после контакта
- S004 Реле №1 питания вспомогательного оборудования
- S005 Реле №2 питания вспомогательного оборудования
- S020 Реле запуска
- S021 Реле заземления контура генератора переменного тока (ADR)
- S022 Реле питания, управляемое генератором (работающий двигатель)
- S100 Реле питания стоп-сигналов
- S101 Реле питания противотуманных огней
- S102 Реле питания фар дальнего света
- S103 Реле питания противотуманных фар
- S104 Реле питания огней заднего хода
- S105 Реле питания стояночных подфарников и габаритных огней справа и слева
- S106 Реле питания светотехнического обозначения выключателя
- S107 Реле питания стояночных подфарников и габаритных огней справа и слева (на прицепе и кузове)
- S108 Реле питания проблескового(-ых) маячка(-ов)
- S200 Реле питания электронного блока управления автоматической коробкой передач
- S201 Реле питания электронных блоков управления автомобилем и двигателем
- S202 Реле питания электронного блока пневматической подвески
- S300 Реле безопасности и разрешения опрокидывания кабины
- S400 Реле замедления на срабатывание привода стеклоочистителя (-ей)
- S401 Реле питания привода насоса омывателя фар
- S402 Блок реле электрозамедлителя
- S403 Электрический замедлитель
- S500 Реле питания зеркал заднего вида с электроподогревом и регулировкой положения
- S501 Реле подогрева воздуха
- S502 Реле управления размораживанием ветрового стекла
- S900 Реле резервного питания (кузовное оборудование)
- S904 Реле питания комфортной точки освещения
- S915 Реле питания привода разблокировки задних дверей
- S916 Реле питания привода блокировки задних дверей
- V002 Электроклапан блокировки заднего межколёсного дифференциала
- V003 Электроклапан системы предотвращения блокировки переднего левого колеса
- V004 Электроклапан системы предотвращения блокировки переднего правого колеса
- V010 Электроклапан включения механизма отбора мощности №1
- V018 Электроклапан включения механизма отбора мощности №2
- V021 Электроклапан моторного тормоза №1
- V022 Электроклапан моторного тормоза №2
- V023 Электроклапан моторного тормоза
- V024 Электроклапан управления блокировкой переднего межколёсного дифференциала
- V025 Электроклапан управления выбором "малой скорости"
- V026 Электроклапан управления блокировкой дифференциала раздаточной коробки
- V030 Комплект электроклапанов управления подвеской моста
- V031 Главный электроклапан задней подвески моста
- V032 Электроклапан задней подвески моста (справа)
- V033 Электроклапан задней подвески моста (слева)
- V038 Электроклапан передней подвески
- V040 Электроклапан включения механизма отбора мощности №3
- V050 Вспомогательный электроклапан для торможения
- V051 Электроклапан впуска/выпуска системы торможения прицепа
- V052 Электроклапан демультипликатора
- V053 Электроклапан управления проходным реле
- V054 Комплект управления проходным реле и делителем передач
- V055 Электроклапан ответвления водяного контура двигателя
- V056 Дозировочный электроклапан подачи мочевины
- V060 Электроклапан на насосе высокого давления
- V101 Электроклапан форсунки цилиндра №1
- V102 Электроклапан форсунки цилиндра №2
- V103 Электроклапан форсунки цилиндра №3
- V104 Электроклапан форсунки цилиндра №4
- V105 Электроклапан форсунки цилиндра №5
- V106 Электроклапан форсунки цилиндра №6
- V107 Пневматический звуковой предупредительный сигнал
- V114 Электроклапан управления высокой скоростью раздаточной коробки
- V115 Электроклапан сцепления гидротрансформатора
- V116 Электроклапан главного модуля
- V117 Электроклапан регулирования давления №1
- V118 Электроклапан регулирования давления №2
- V119 Электроклапан регулирования давления №3
- V120 Электроклапан регулирования давления №4
- V121 Электроклапан регулирования давления №5
- V123 Электроклапан переключения передачи №1
- V124 Электроклапан переключения передачи №2
- V125 Электроклапан переключения передачи №3
- V141 Электроклапан контура охлаждения мочевины
- W100 Резистор вызова цепи генератора переменного тока
- W500 Диоды(-ы)
- W502 Диод цепи информационного сигнала после контакта для блока управления автомобилем
- W503 Диод цепи питания реле информационного сигнала (двигатель работает)
- W504 Диод цепи питания реле заземления генератора переменного тока
- W505 Диод цепи питания реле заземления генератора переменного тока
- W506 Диод централизованного запирания дверей
- W507 Диод установки автомобиля на охранную сигнализацию
- X001 Электрический вывод
- X200 Разъём резервного питания
- X203 Разъем группового типа для шины CAN
- X207 Дополнительный аудио разъем
- X208 Аудио USB-разъем
- X900 15-контактный разъем для подключения прицепа
- X902 Розетка питания 24 Вольт
- X906 Штепсельная розетка прицепа для ABS/EBS
- X907 Разъем сбора данных парка
- X908 Розетка питания 12 Вольт
- X909 Дополнительная розетка питания 24 Вольт
- X913 Диагностический разъем автомобиля
- X915 Диагностический разъем автоматической коробки передач
- Z005 Комплект автоматической коробки передач
- Z008 Левое зеркало зеркало заднего вида с электрообогревом и регулировкой положения
- Z009 Правое зеркало зеркало заднего вида с электрообогревом и регулировкой положения
- Z010 Замочный комплект передней пассажирской двери
- Z011 Замочный комплект водительской пассажирской
- Z012 Замочный комплект задней правой двери
- Z013 Замочный комплект задней левой двери
- Z014 Комплект модулятора EBS для управления тормозом прицепа
- Z021 Комплект модуля насоса мочевины
