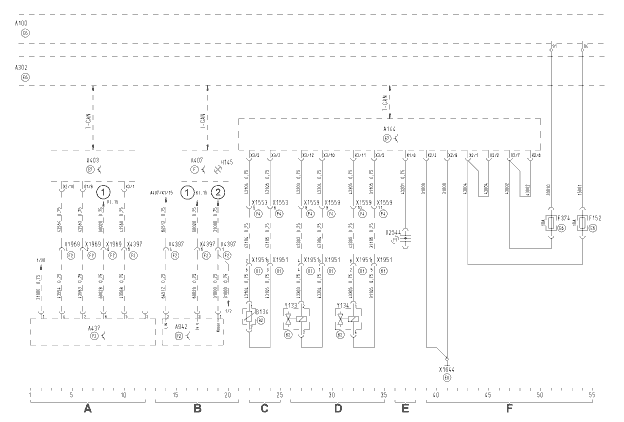

Электросхема интардера MAN TGS / TGX
Интардер
A Сенсорный переключатель тормоза-замедлителя без MFL
B Сенсорный переключатель тормоза-замедлителя с MFL
C Датчик температуры
D Электромагнитный клапан
E Диагностика
F Электропитание
- A100 Центральная электрическая сеть
- A144 Блок управления ретардером
- A302 Центральный компьютер 2
- A403 Автомобильный компьютер
- A407 Приборная панель
- A437 Сенсорный переключатель тормоза-замедлителя
- A942 Переключатель на рулевой колонке ретардера/коробки передач
- B134 Датчик температуры ретардера (охлаждающей жидкости)
- F152 Предохранитель ретардера (клемма 15)
- F374 Предохранитель ретардера (клемма 30)
- H145 Контрольная лампа ретардера
- X1553 Штекерное соединение Двигатель/EDC/коробка передач III
- X1559 Штекерное соединение Двигатель/EDC/коробка передач IV
- X1644 Точка массы кабины рядом с центральной электрической сетью
- X1951 Штекерное соединение Двигатель/коробка передач (блок MP)
- X1969 Штекерное соединение Выключатель моторного тормоза
- X2544 Распределитель потенциалов 21-контактного К-провода
- X4397 Штекерное соединение Мультифункциональное рулевое колесо
- Y133 Клапан пропорционального регулирования ретардера
- Y134 Электромагнитный клапан ресивера
1 Автомобильный компьютер
2 Заземление на массу
