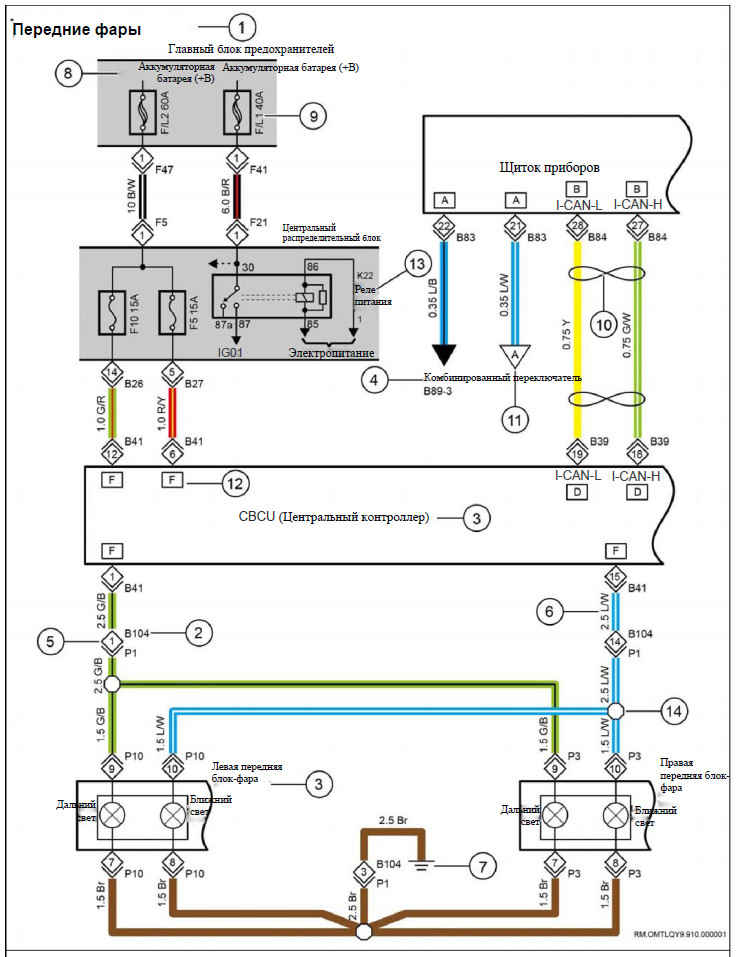

FOTON Пример схемы электрической цепи
(тренинг персонала)
Инструкция по чтению принципиальных электрических схем
1. Название схемы электрической цепи
2. Номер разъема жгута проводов: нумерация разъемов жгутов проводов, упомянутых в данном руководстве, осуществляется на основе нумерации жгутов проводов. Пример: номер разъема жгута проводов выключателя зажигания, входящего в состав основного жгута проводов ходовой части, имеет обозначение B98, где B обозначает код жгута проводов, а 98 обозначает порядковый номер разъема. Подробные сведения по кодировке жгутов проводов приведены в следующей таблице:
3. Наименование компонента
4. Предоставить информацию по соединению с другими системами
5. Разъем жгута проводов

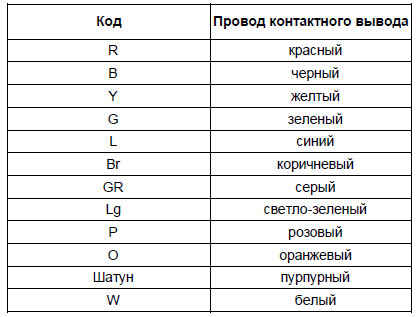

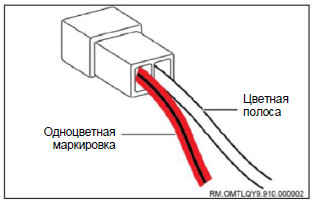

6. Цвет и диаметр провода в жгуте. Возьмем в качестве примера 6.0R/B. 6.0 обозначает площадь поперечного сечения провода, равную 6,0 кв. мм, в то время как R/B обозначает, что провод имеет изоляцию черно-красного цвета, причем основной цвет красный, а цвет полоски - черный. Подробные сведения по цветовой кодировке жгутов проводов приведены в следующей таблице.
7. GND означает, что провод заземлен.
8. Тип источника питания: тип питания, подаваемого на плавкий предохранитель. Battery B+ означает, что в качестве источника питания выступает аккумуляторная батарея; ACC означает, что питание подается, когда ключ в замке зажигания повернут в положение «ACC»; IG1 и IG2 обозначают две группы питания, когда ключ в замке зажигания находится в положении «ON». ST обозначает, что питание подается, когда ключ в замке зажигания повернут в положение «START/HEAT».
9. Код плавкого предохранителя: данный код содержит обозначение плавкого предохранителя и его порядковый номер. Код плавкого предохранителя, установленного в передней части – F/L, а код плавкого предохранителя, расположенного в кабине – F.

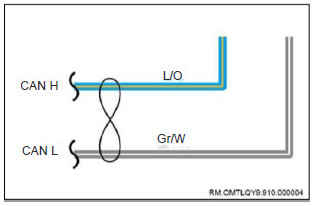

10. Вытянутая восьмерка, охватывающая провода на схеме, означает, что провод представляет собой витую пару, которая в основном используется в цепях передачи сигналов датчиков или в цепи обмена данными.

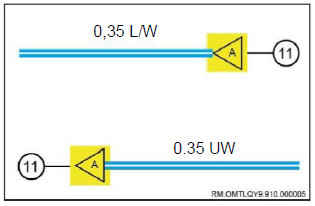

11. Если система содержит слишком много линий, для размещения которых требуется несколько страниц, то точка начала линии обозначается в виде (), а точка завершения линии будет обозначаться в виде (). При переносе более одной линии схемы на следующий лист они получают, соответственно, обозначения В, С и так далее.
12. Если какая-либо электрическая деталь имеет более одного соединителя, то соединители обозначаются в виде букв A, B, C и так далее.
13. Должно быть указано название реле. Более подробная информация приведена в разделе, посвященном силовому распределительному блоку.

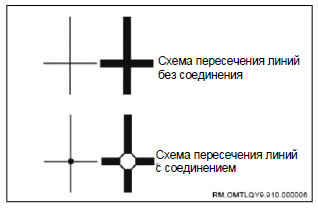

14. Разъем электропровода.
