Монтажные схемы DC MS5 SCANIA
• Раздел, относящийся к 12 л двигателю, начинается с рисунка, показывающего расположение электрических узлов.
• Рисунок с расположением узлов схематичен. Он относится как к автомобилю с левым рулем, так и к автомобилю с правым рулем.

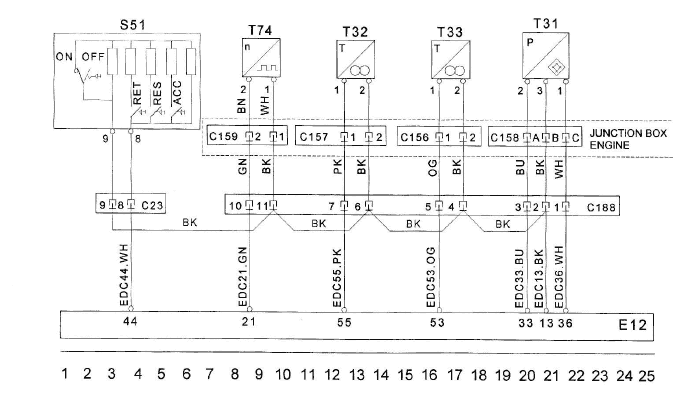

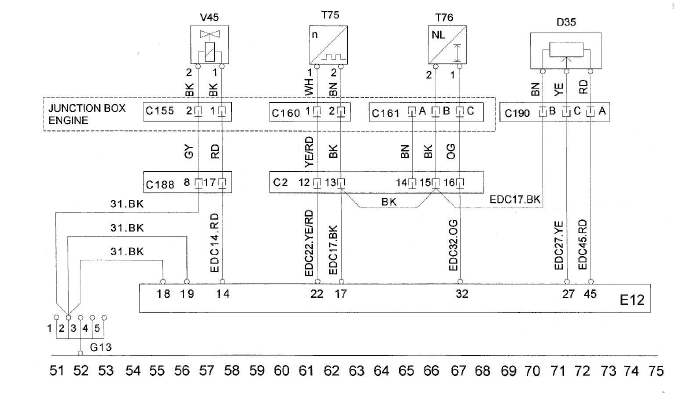

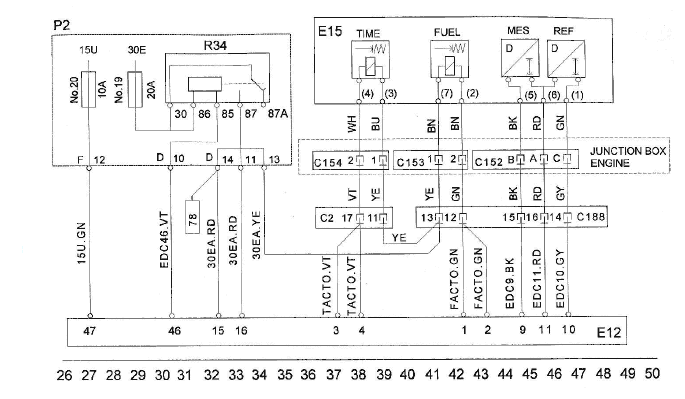

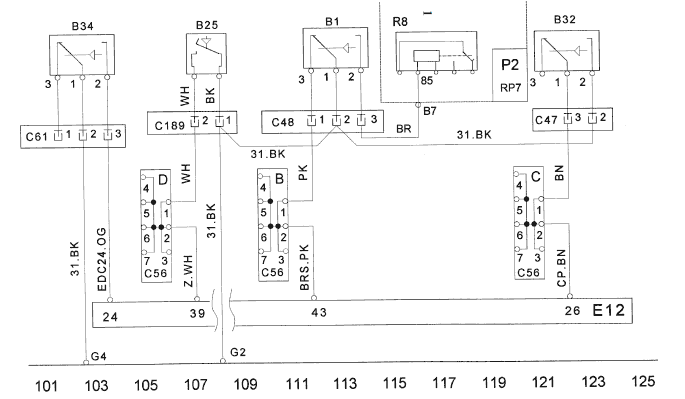

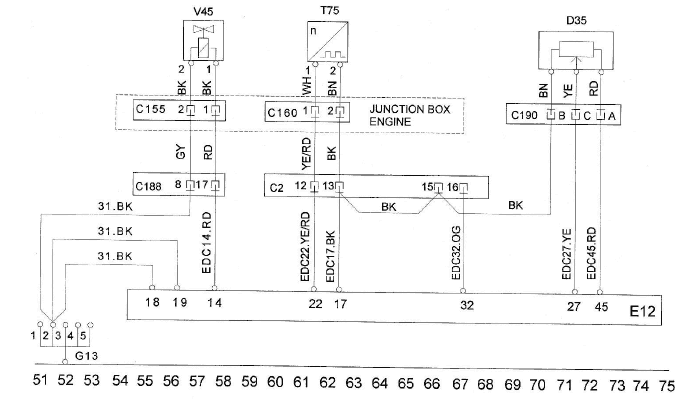

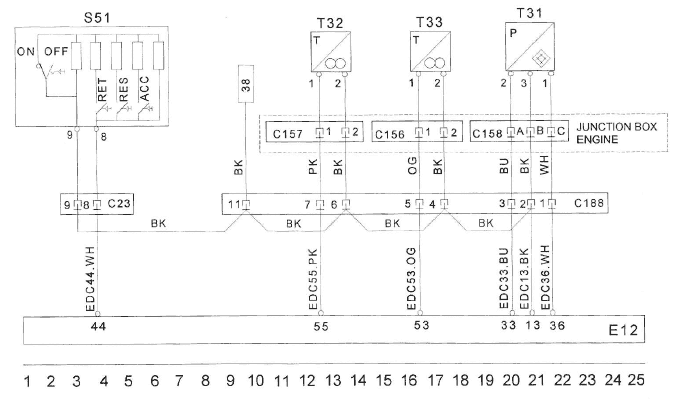

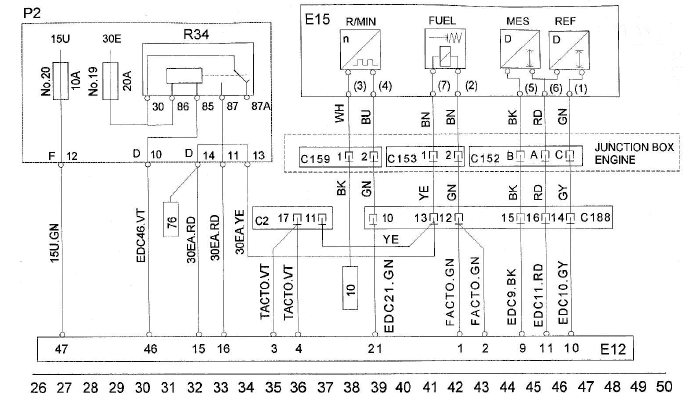

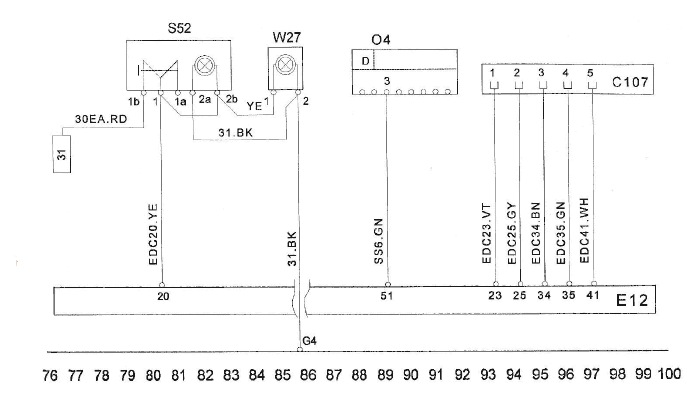

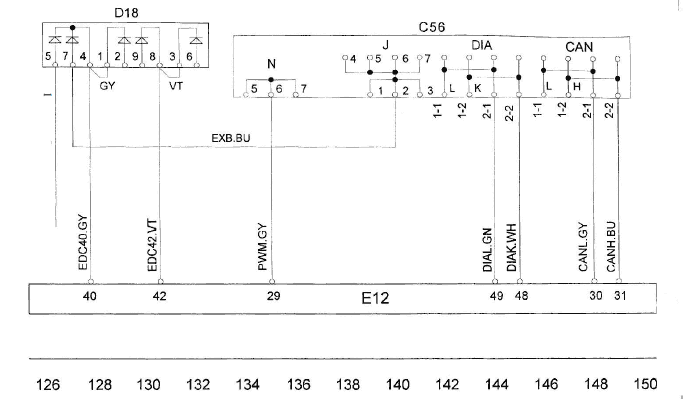

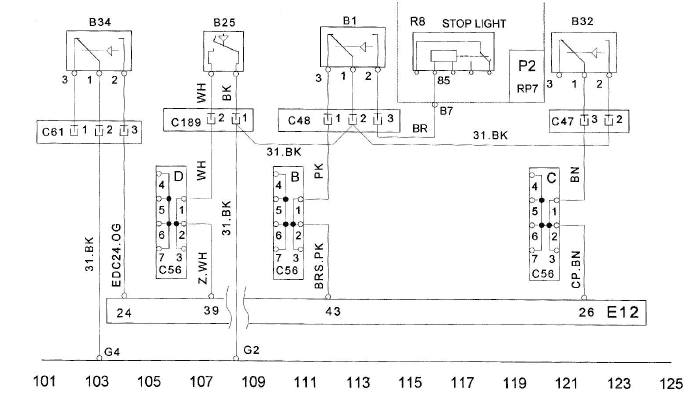

• За рисунком с расположением узлов следуют монтажные схемы, которые помечены серийными номерами токовых цепей. Пользуйтесь ссылками на токовые цепи в перечне кодов неисправностей для нахождения соответствующих схем и узлов.
• Раздел, относящийся к 14 л двигателю, организован таким же образом.
• Схемы включают обозначения узлов, например, Е12.
Изменения в монтажных схемах:
• 12 л двигатель, токовая цепь 37: на грузовиках, изготовленных в январе 1998 г. и позже, кабели С2-11 были заменены кабелями С2-14.
• 14 л двигатель, токовая цепь 39: на грузовиках, изготовленных в январе 1998 г. и позже, кабели С2-11 были заменены кабелями С2-14.
Соответствующие изменения могли быть сделаны на автомобилях более раннего выпуска.

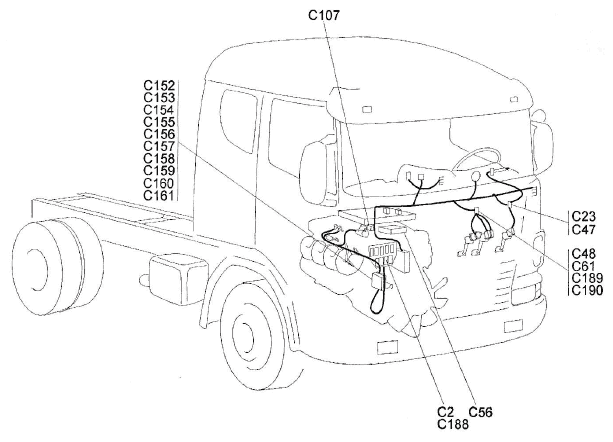

Расположение узлов, 12 л двигатель

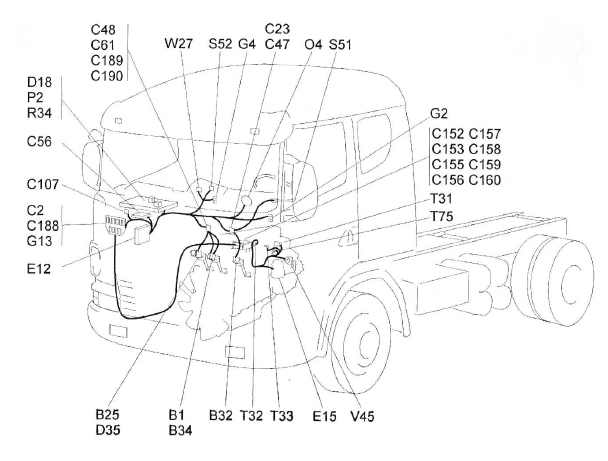

Расположение узлов, 14 л двигатель
