Распиновка CBCU3-E24 -
центральный блок управления электрооборудованием КАМАЗ

Назначение:
Центральный электронный блок служит для управления:
- передняя светотехника
- световое оборудование кабины
- датчики и механизмы на а/м
- оцифровка данных клавиш панели приборов
- оцифровка данных кнопок мультируля
- взаимодействие с линиями CAN
- управление комбинацией приборов Continental
- управление модулем расширения MUX


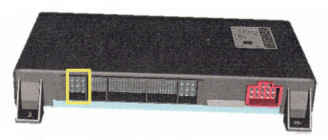

Ячейка Тип вывода Исполнительное устройство
А1 G6,D,H,2.7A,C Габаритные огни (правый, кабина , тягач)
А2 питание + (20А)
АЗ масса
А4 G6,D,H,2.8A,C Сигналы поворота на кабине передний и боковой (левые, тягач)
А5 G5,D,H,2.7A,C Габаритные огни (левый, кабина, тягач)
А6 G5,D,H,2.8A,C Сигналы поворота на кабине передний и боковой (правые, тягач)
А7 G6,D,H,5.6A,C Пртивотуманная фара (передняя, левая)
А8 питание + (20А)
А9 G5,D,H,2.8A,C
W - wike up-ный вход; D - digital; Н - плюсовой; L- минусовой; С - sence- измеряемый выход


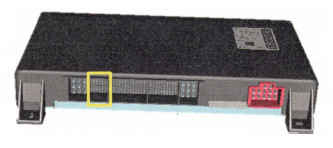

Ячейка Тип вывода Исполнительное устройство
В1
В2
вз
В4
В5 D, 1mA, 1Gl, level prg. Переключательстеклоочистителя "низкая скорость"
B6 Левый подлрулевой переключатель(Ып)
В7 gnd масса
В8 gnd масса
В9 D, 1mA, IG1, level prg. Выключатель МОД
В10 D,8mA, IG2,level prg. Переключательретардера поз.1
В11 D, 8mA, IG2, level prg. Переключатель ретардера поз.2
В12 W,H
ВІЗ D,8mA, IG2,level prg. Переключательретардера поз.З
В14 D, 1mA, IG1, level prg. Датчик заряда АКБ
В15 D, 1mA, IG1, level prg. Выключатель МКБД заднего моста
В16 D, 1mA, IG1, level prg. Датчик засоренности воздушного фильтра
В17 D, 1mA, IG1, level prg.
В18 G5,D,H,0.2A Реле останова стеклоочистителя
В19 G5,D,H,1.8A,C Сигнальная лампа аварийного выключателя
В20 D, 1mA, IG1, level prg.
В21 G5,D,H,1.0A Реле стартера
В22
В23 G5,D,H,0.2A Реле переключения режима стеклоочистителя
В24 G5,D,H,0.2A Реле звукового сигнала


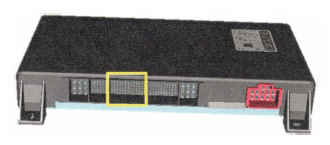

Ячейка Тип вывода Исполнительное устройство
С1 Pcan_H
С2 Pcan_L
С3 GND Pean Gnd
С4 К - line
С5 D,1mA,IG1,level prg. Датчик стеклоомывателя
С6 D,8mA,IG2,level prg. Датчик потери давления ГУР 1 (вкл. Контр. Лампу на комбинации приборов)
С7 D,8mA,IG2,level prg. Датчик потери давления ГУР 2 (вкл. Контр. Лампу на комбинации приборов]
С8 D,8mA,IG2,level prg. Кнопка "звуковой сигнал"
С9 D,8mA,IG2,level prg. Переключатель сигнала поворота (правый)
С10 D,8mA,IG2,level prg. Переключательсигнала поворота (левый)
С11 D,8mA,IG2,level prg. Датчик гидрозапора кабины (левый)
С12 D,8mA,IG2,level prg. Датчик гидрозапора кабины (правый)
С13 W,H,D,8mA,IG2,level prg. Ключ поз.2 активен вкл. 15)
С14
С15
С16
С17 D,8mA,IG2,level prg. Состояние 30 кл.
С18 D,8mA,IG3,level prg. Демультипликатор
С19 D,8mA,IG3,level prg. Выключатель света заднего хода
С20 D,8mA,IG3,level prg. Состояние АБС прицепа (по лампочке)
С21 (Датчик) сигнал нагрузки генератора
С22
С23
С24
С25
С26
С27
С28
С29
СЗО D,1mA,IG1,level prg.
С31 D,1mA,IG1,level prg. Датчик аварийного давления 3 контура
С32 D,8mA,IG3,level prg. Датчик аварийного давления 1 контура
СЗЗ D,1mA,IG1,level prg. Выключатель "автопоезда"
С34 D,8mA,IG3,level prg. Переключатель сигнала уровня топлива
С35 D,8mA,IG3,level prg. Раздатка повышенная
С36 D,8mA,IG3,level prg. Раздатка пониженная
С37 Max. 10mA
С38 Max. 10mA
С39
С40 D,PWM,L,1A Кнопка на руле левая
С41 D,PWM,L,1A Кнопка на руле правая
С42
С43
С44
С47 W,H
С48 G4,D,H,0.2A Реле выключателя АКБ
С49
С50 G4,D,HJ.8A,C Огни дневного хода правые
С51
С52 G4,D,H,1.8A,C Огни дневного хода левые

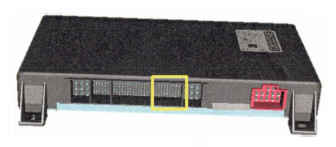

Ячейка Тип вывода Исполнительное устройство
D1 W,H,D,8mA,IG3,level prg. Датчик закрытия двери водителя (оключатеся при закрытии)
D2 GND GND- датчиков
D3 GND GND-датчиков
04 GND GND-датчиков
D5 D,8mA, IG3,level prg. Выключатель ближнего света
D6 D,8mA, IG3,level prg. Выключатель предних противотуманных фар
D7 D,8mA, IG3,level prg. Выключатель заднего противотуманного фонаря
D8 D, 8mA, IG4,level prg. Датчик аварийного давления 2 контура
D9 D,8mA, IG4,level prg. Датчик износа тормозных накладок
D10 GND
D11 U / R configurable Датчик давления в тормозной системе указатель 1 контура
D12 U / R configurable Датчик давления в тормозной системе указатель 2 контура
D13 U / R configurable Датчик давления в тормозной системе указатель 4 контура
D14 U / R configurable Датчик температуры Окр. Среды
D15 U / R configurable Кнопка на руле левая
D16 U / R configurable Кнопка на руле правая
D17
D18
D19
D20
D21 GND
D22 W,H,D, 8mA, 164, level prg. Выключатель аварийки
D23 W,H,D, 8mA, IG4,level prg. Переключатель габаритов
D24 D,8mA, IG4,level prg. Переключатель стеклоочистителя "интервал'’
D25 D,8mA, IG4,level prg. Переключатель стеклоочистителя "высокая скорость"
D26 0,8mA,IG4, level prg. Выключатель омывателя
027 0,1mA, IG1, level prg. Датчик (сигнал) останова стеклоочистителя
028 0,1mA, IG1, level prg. Выключатель подьема платформы
D29 D, 1 mA, IG1, level prg. Выключатель опускания платформы
D30 GND
D31 Max. 20mA/U absolut
032 0,1mA, IG1,level prg. Датчик делителя (срабатывает при нажатии сцепления)
033 D,8mA, IG4,level prg. Состояние 50 кл.
D34 D,8mA,IG4,level prg. Нейтраль
035 D,8mA, IG4,level prg. Выключатель дальнего света фар
D36 W,H,D, 1mA, IG1,level prg. Датчик закрытия двери пассажира (отключается при закрытии)
037 0,8mA, IG4,level prg. Выключатель подогрева топлива
D38 W,H
039 W,H
D40


Ячейка Тип вывода Исполнительное устройство
Е1 GND
Е2 30 КL З0 КL
ЕЗ GЗ,D,Н,36А,С Противотуманная фара (передняя правая)
Е4 G4,D,Н,1.8А,С Плафон спального места
Е5 G4,D,Н,1.8А,С Подсведка
Е6 G3,D,Н,1.8А,С
Е7 G4,D,РWМ,Н,2.6А,С Муфта управления вентилятора
Е8 З0 КL З0 КL
Е9 G3,D,Н,7.5А,С Включение стеклоочистителя ’’низкая скорость”


Ячейка Тип вывода Исполнительное устройство
F1 G2,D,Н,5.6А,С Ближний свет (левый)
F2 G2,D,Н,1.8А,С
FЗ G2,D,Н,3.6А,С Дальний свет (левый)
F4 G2,D,Н,3.6А,С Дальний свет (правый)
F5 W,Н,1.6mА Кнопка дистанционного включения/отключения АКБ
F6 30 КL 30 КL
F7 G1,D,H,1.8A,C
F8 G1,D,Н,1.0А,С Реле подогрева топлива
F9 GND
F10 G1,D,Н,1.8А,С Реле ЭФУ
F11 G1,D,Н,1.8А,С Насос стеклоомывателя
F12 30 КL 30 КL
F13 G1,D,Н, 1.0А
F14 G1,D,Н,1.0А
F15 G1,D,Н,5.6А,С Ближний свет (правый)
