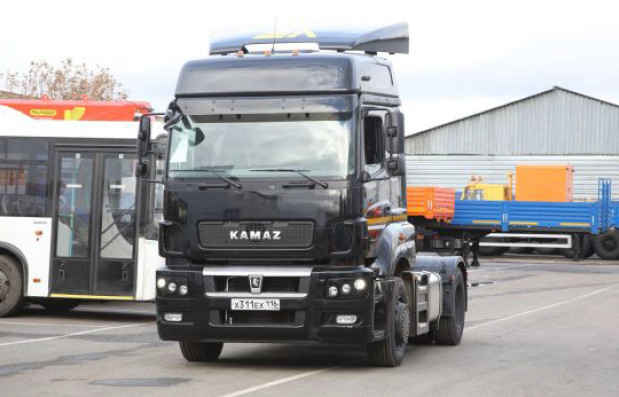

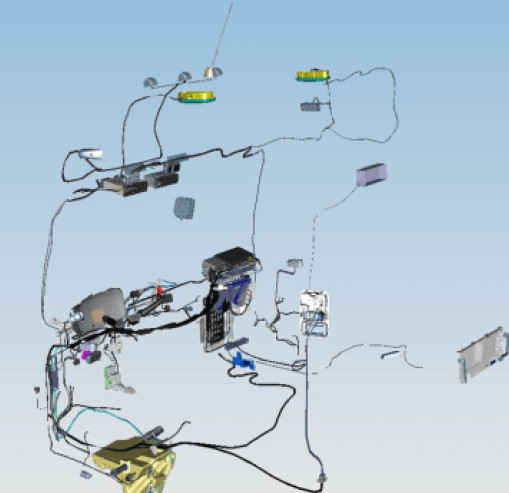

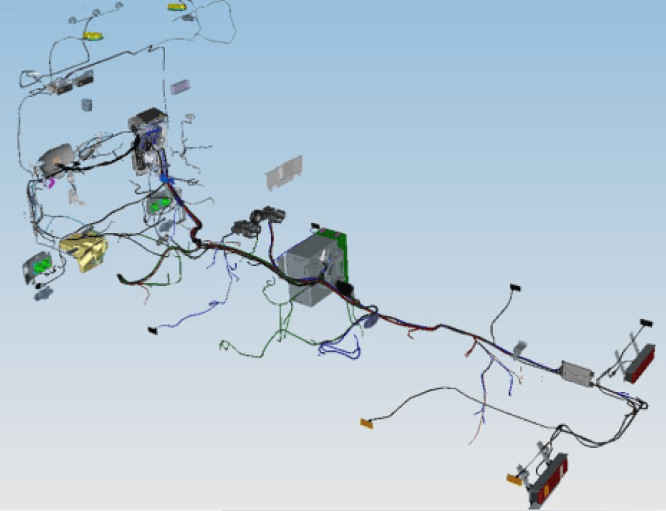

КАМАЗ 5490 - Компоненты
(обучение персонала)

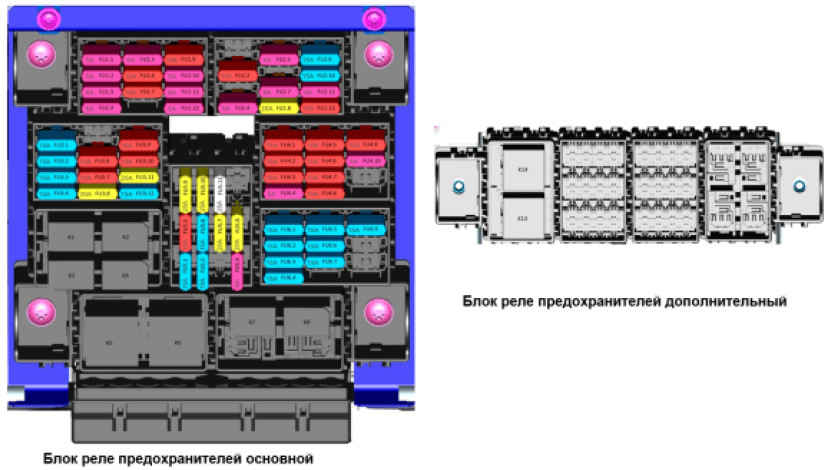

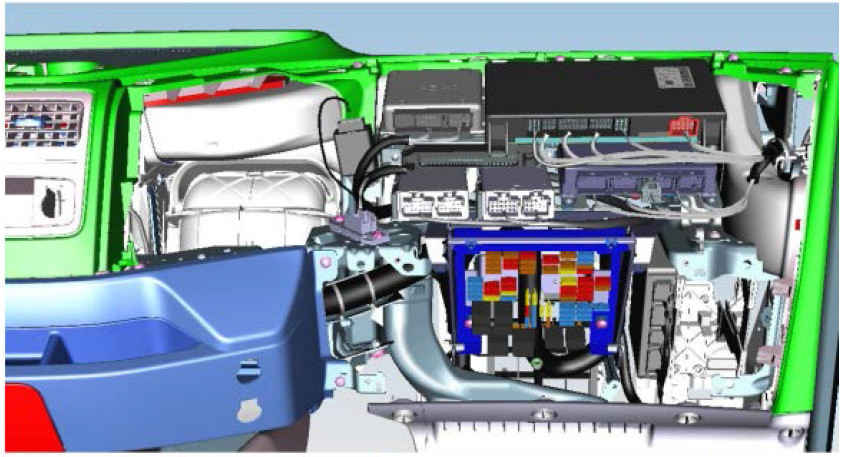

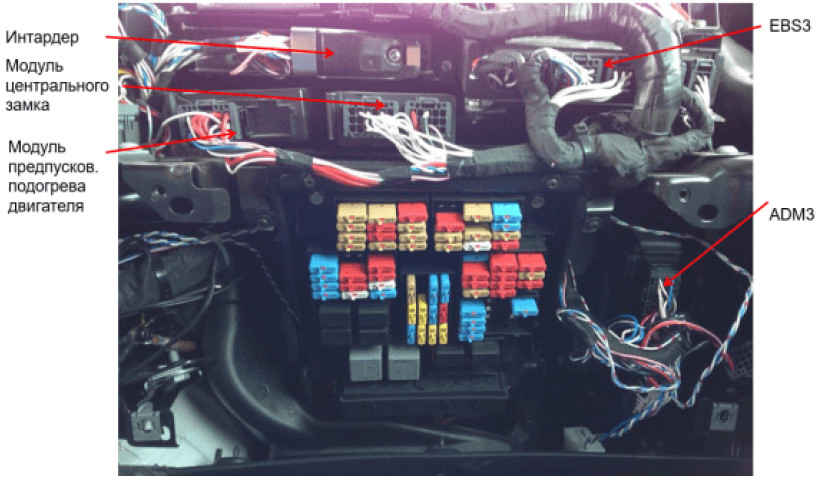

Схема предохранителей КамАЗ 5490 НЕО и ее компонентов
- FU1.1 5A Блок управления ЭФУ Вкл / ON
- FU1.2 5A Блок управления пневмоподвеской Вкл / ON
- FU1.3 5A Блок управления электрооборудованием (CBCU) Вкл / ON
- FU1.4 5A Блок управления EBS Вкл / ON
- FU1.5 5A Блок управления двигателем ADM3 Вкл / ON
- FU1.6 10A Блок управления системы нейтрализации Вкл / ON
- FU1.7 10A Блок управления двигателем MR2 Вкл / ON
- FU1.8
- FU1.9 10A Блок управления ретардером Вкл / ON
- FU1.10 5A Разъем OBD диагностики Вкл / ON
- FU1.11 5A Тахограф / комбинация приборов Вкл / ON
- FU1.12 5A Разъем для спецнадстроек Вкл / ON
- FU2.1
- FU2.2 10A Панель управления со стороны водителя Вкл / ON
- FU2.3
- FU2.4 5A Обмотка возбуждения генератора Вкл / ON
- FU2.5 5A Блок управления центральным замком Вкл / ON
- FU2.6
- FU2.7 5A Привод управления люка Вкл / ACC
- FU2.8 20A Кондиционер Вкл / ACC
- FU2.9 15A Панель управления со стороны водителя Вкл / ACC
- FU2.10 15А Панель управления дверь со стороны пассажира Вкл / ACC
- FU2.11 5A Аудиосистема Вкл / ACC
- FU2.12 10A Прикуриватель Вкл / ACC
- FU3.1 15А Блок управления EBS Вкл / 0
- FU3.2 15А EBS прицепа Вкл / 0
- FU3.3 15А Блок управления пневмоподвеской Вкл / 0
- FU3.4 15А Осушитель Вкл / 0
- FU3.5
- FU3.6 10А Блок управления ретардером Вкл / 0
- FU3.7 10А Комбинация приборов Вкл / 0
- FU3.8 20A Блок управления ЭФУ Вкл / 0
- FU3.9 10А Разъем OBD диагностики Вкл / 0
- FU3.10 10А Блок управления электрооборудованием Вкл / 0
- FU3.11 20A Блок управления электрооборудованием CBCU гр.4 Вкл / 0
- FU3.12 15А Блок управления EBS Вкл / 0
- FU4.1 20A Электронасос подъема / опускания кабины Вкл / 0
- FU4.2 10А Освещение салона Вкл / 0
- FU4.3 10А Разъем для спецнадстроек Вкл / 0
- FU4.4 5А Питание клавиш и датчиков Вкл / 0
- FU4.5 10А Аудиосистема Вкл / 0
- FU4.6 10А Обогрев стекла Вкл / 0
- FU4.7 10А Фара сцепки Вкл / 0
- FU4.8 10А Розетка 24В Вкл / 0
- FU4.9 10А Звуковой сигнал Вкл / 0
- FU4.10 5А Реле дистанционного включения АКБ Вкл / 0
- FU4.11
- FU4.12
- FU5.1 15А Подогрев топлива в топливозаборнике Не зависит / 0
- FU5.2 15А Подогрев топлива в ФГОТ Не зависит / 0
- FU5.3
- FU5.4 5А Тахограф Не зависит / 0
- FU5.5 10А Блок управления двигателем ADM3 Не зависит / 0
- FU5.6 15А Блок управления системы нейтрализации Не зависит / 0
- FU5.7 20А Блок управления электрооборудованием CBCU гр.1 Не зависит / 0
- FU5.8 20А Блок управления электрооборудованием CBCU гр.2 Не зависит / 0
- FU5.9 20А Блок управления электрооборудованием CBCU гр.5 Не зависит / 0
- FU5.10 20А Блок управления электрооборудованием CBCU гр.6 Не зависит / 0
- FU5.11 25А ПЖД Не зависит / 0
- FU5.12
- FU6.1 15А Блок управления электрооборудованием MUX4-P Не зависит / 0
- FU6.2 15А Блок управления электрооборудованием MUX4-P Не зависит / 0
- FU6.3 15А Блок управления электрооборудованием MUX4-P Не зависит / 0
- FU6.4 15А Блок управления электрооборудованием MUX4-P Не зависит / 0
- FU6.5 15А Блок управления электрооборудованием MUX4-P Не зависит / 0
- FU6.6 15А Блок управления электрооборудованием MUX4-P Не зависит / 0
- FU6.7 15A Подогрев сиденья Не зависит / ON
- FU6.8
- FU6.9 15А Блок управления центральным замком Вкл / 0
Реле
- К1 Реле режимов стеклоочистителя
- К2 Реле торможения стеклоочистителя
- К3 Реле фары сцепки
- К4 Реле звукового сигнала
- К5 Реле подогрева топлива
- К6 Реле блокировки опрокидывания кабины
- К7 Реле блокировки отключения АКБ
- К8 Реле кондиционера

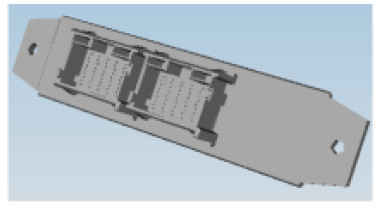

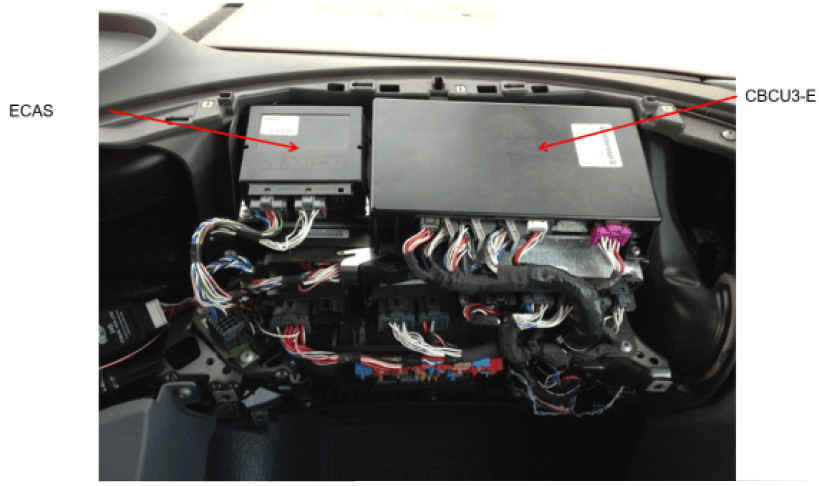

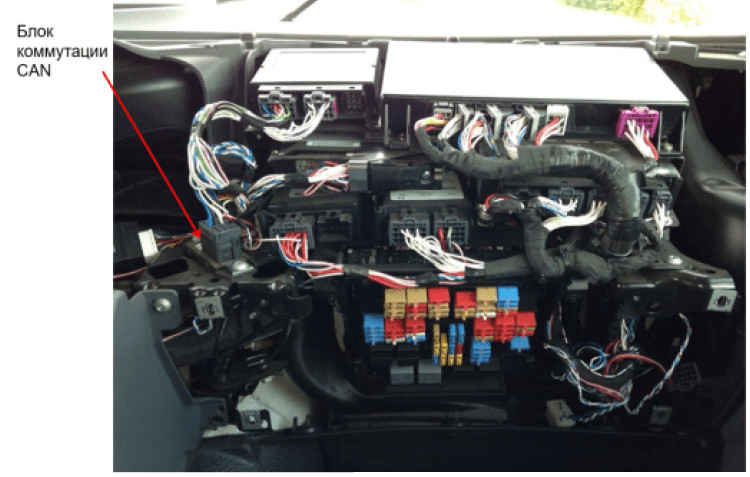

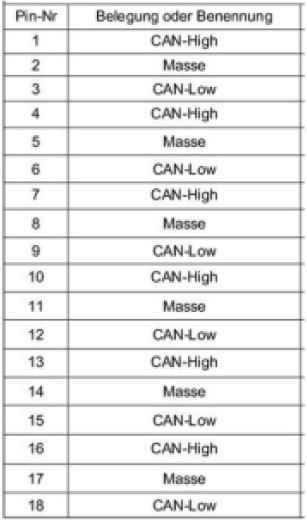

Блок коммутации

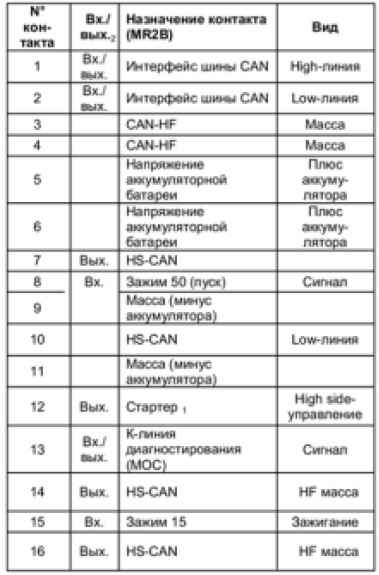

Блок управления двигателем
Блок управления нейтрализацией
Y3 - Блок ограничения давления
Y2 - Подающий модуль
B5 - Датчик влажности и температуры воздуха
В4 - Датчик уровня и температуры мочевины

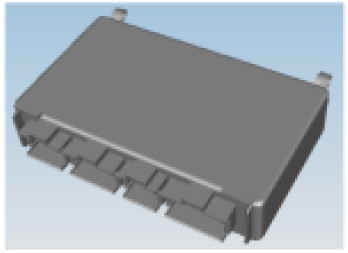

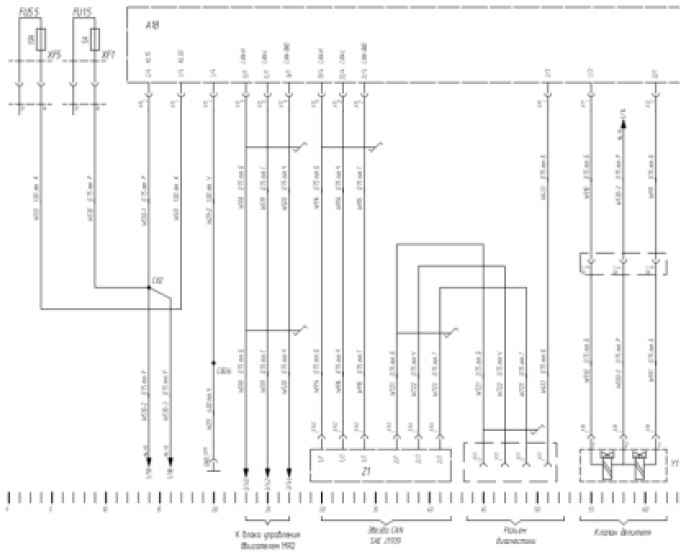

Адаптационный модуль ADM3
