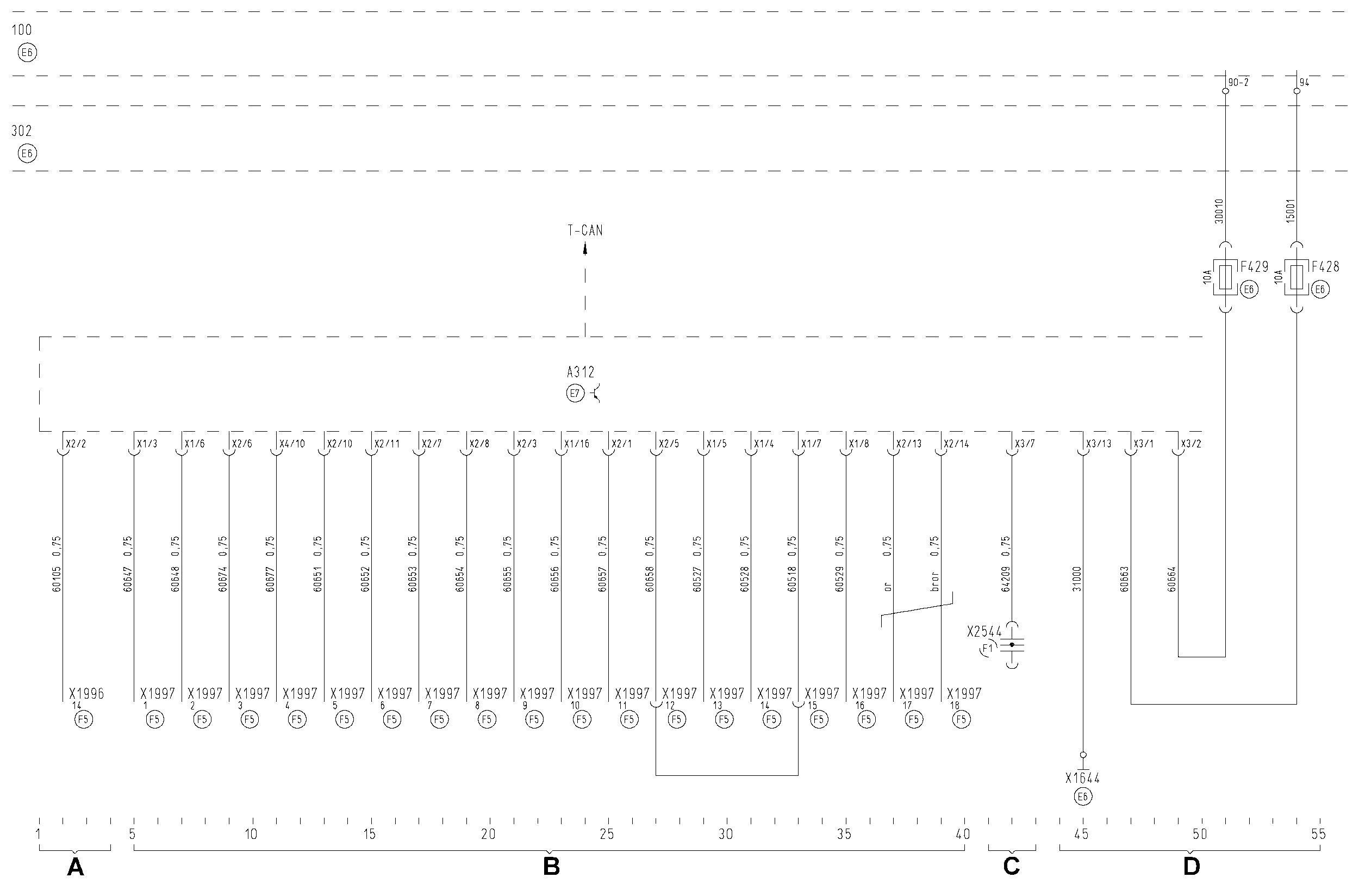

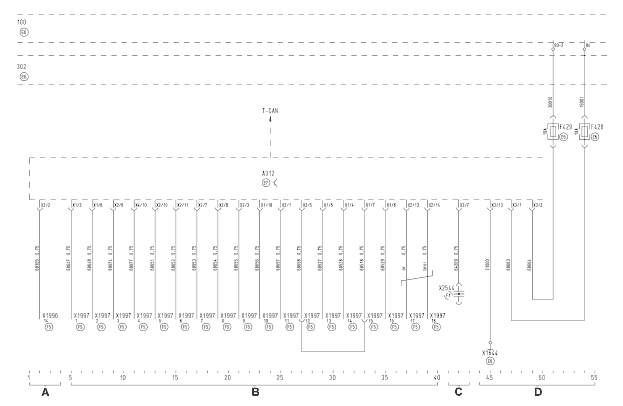

Электросхема спецмодуля заказчика KSM MAN TGS/TGX
A Интерфейс ZDR (FFR)
B Интерфейс ZDR (KSM)
C Диагностика
D Электропитание
--------
- A100 Центральная электрическая сеть
- A302 Центральный компьютер 2
- A312 Заказной модуль управления
- F428 Предохранитель KSM (клемма 15)
- F429 Предохранитель KSM (клемма 30)
- X1644 Точка массы кабины рядом с центральной электрической сетью
- X1996 Штекерное соединение Интерфейс ZDR (FFR)
- X1997 Штекерное соединение Интерфейс ZDR (KSM)
- X2544 Распределитель потенциалов 21-контактного К-провода

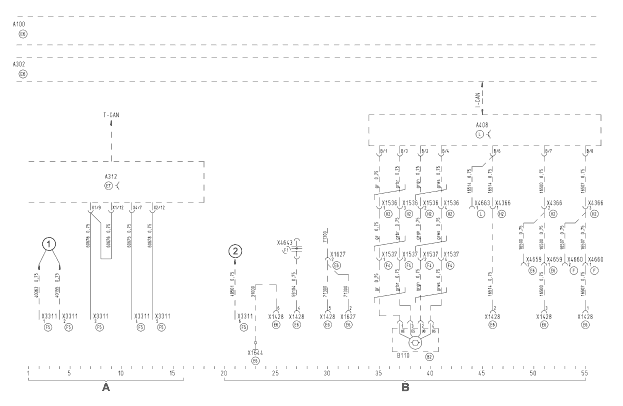

A Интерфейс ZDR (KSM)
B Объем подготовки сигнала перемещения/скорости кузова
--------
- A100 Центральная электрическая сеть
- A302 Центральный компьютер 2
- A312 Заказной модуль управления
- A408 Тахоспидограф
- B110 Импульсный датчик тахоспидографа
- X1428 Штекерное соединение Импульс хода кузова
- X1536 Штекерное соединение Тахоспидограф
- X1537 Штекерное соединение Тахометрический датчик
- X1627 Штекерное соединение Фары заднего хода
- X1644 Точка массы кабины рядом с центральной электрической сетью
- X3311 Штекерное соединение Интерфейс 2 ZDR (KSM)
- X4366 Штекерное соединение Импульсный датчик тахоспидографа
- X4643 Распределитель потенциалов провода 59104
- X4659 Штекерное соединение Сигнал V провода 16500
- X4660 Штекерное соединение Провод 16507, 4 импульса на метр
- X4663 Штекерное соединение Адаптер сигнала V провода 16514
--------
1 Коробка отбора мощности от двигателя, установленная перед коробкой передач (NMV)
2 Автоматическая коробка передач
