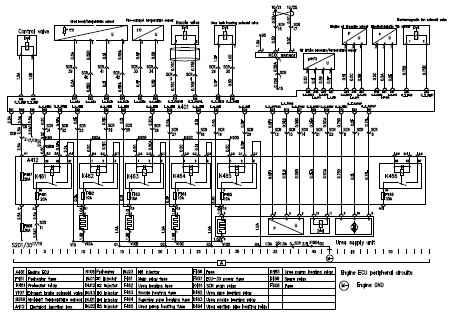

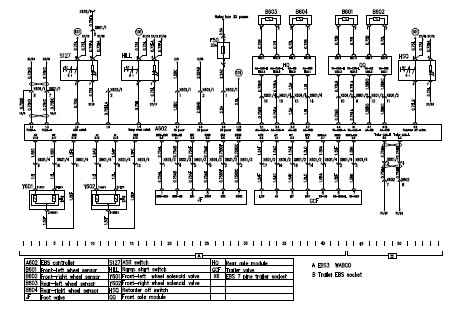

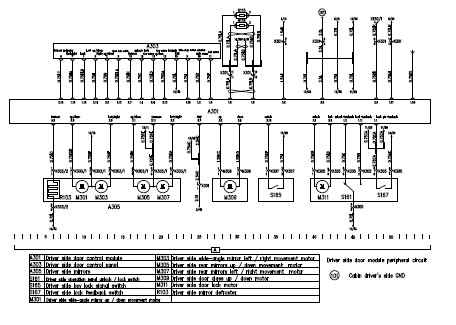

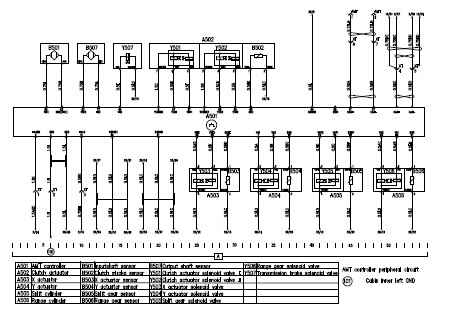

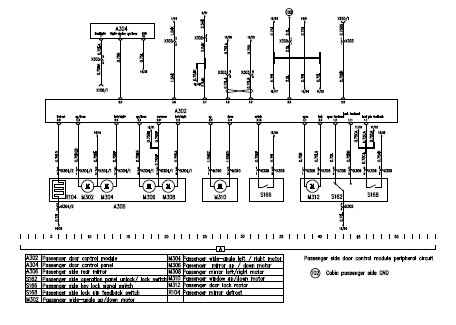

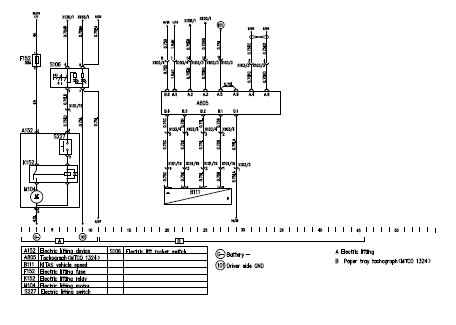

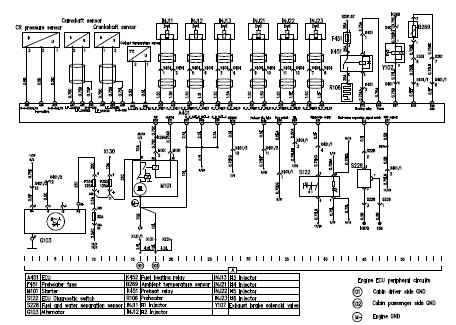

Электрическая схема SITRAK C7H
(MonoBCU + TFT DASHBOARD)

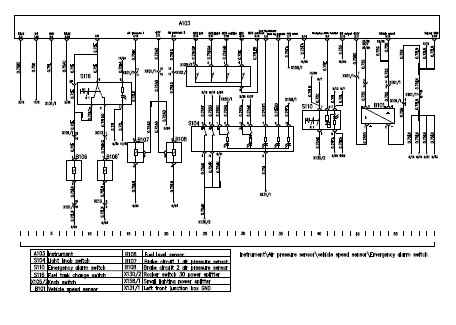

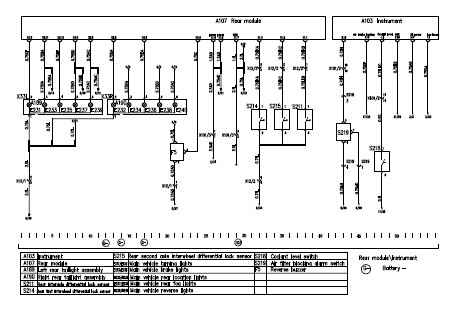

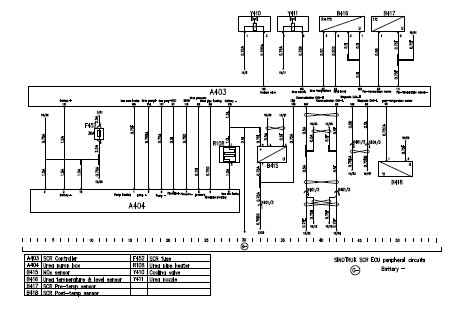

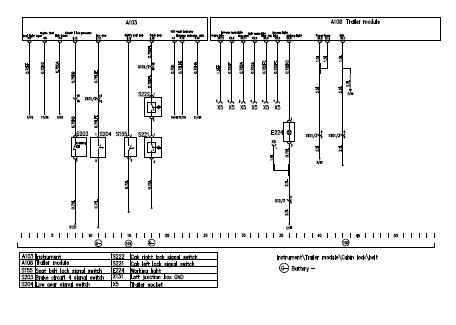

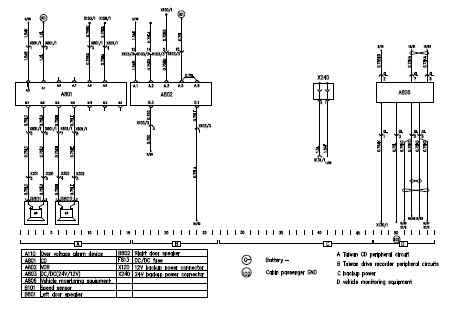

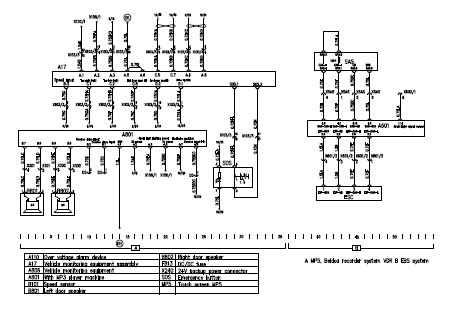

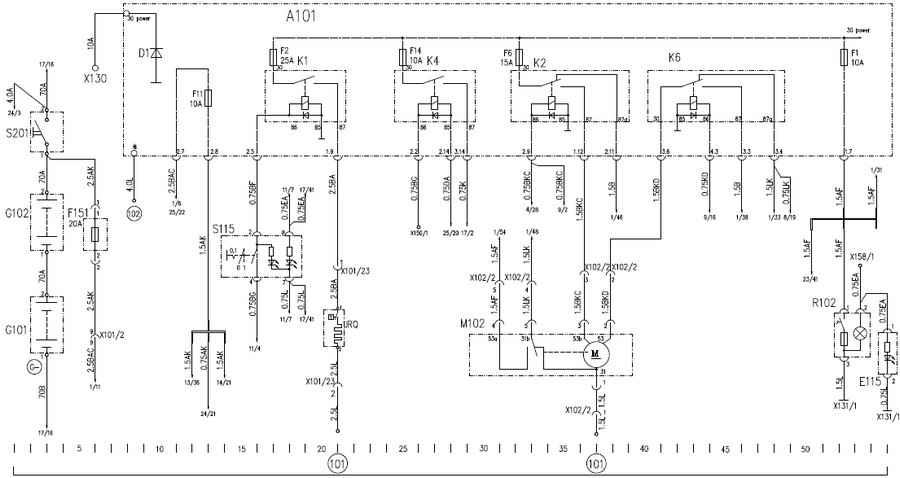

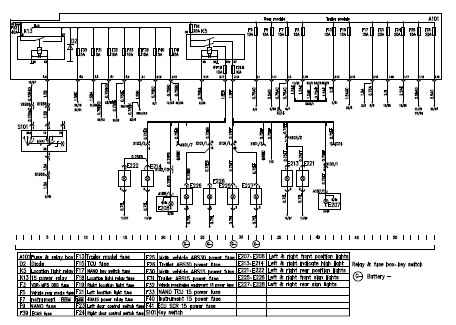

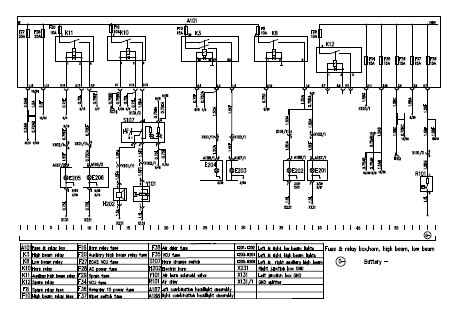

A101 Fuse & relay box
G101 Battery 1
G102 Battery 2
S201 Mechanical power switch
M102 Wiper motor
R102 24V Cigarette lighter
Fl 51 Fuse
DI Diode
KI Filter heating relay
K2 Wiper high speed relay
K4 ADR D+ relay
K6 Wiper low speed relay
F1 Cigarette lighter fuse
F2 25A pre-filter heating device relay fuse
F6 15A wiper high speed relay fuse
F'i1 |1QA often power fuse
F14 1QA K4 relay fuse
X131/1 Cab inner GND point splitter
X158/1 Symbol lighting power splitter
X150/1 15# power splitter
S115 Pre—filter heating switch
JRQ Pre-filter heating device
E115 Ashtray lighting



























Все схемы в высоком качестве будут доступны в 117 обновлении
