Цветовая маркировка проводки ISUZU
Цвет провода
Все провода различаются по цветовой маркировке изоляции. Провода, относящиеся к основному жгуту проводов системы, имеют однотонную окраску. Провода, относящиеся к вспомогательным цепям системы, имеют цветные полосы. Для обозначения размера и цвета проводов используются приведенные ниже коды.
Для обозначения цвета проводов на электрических схемах используются аббревиатуры.

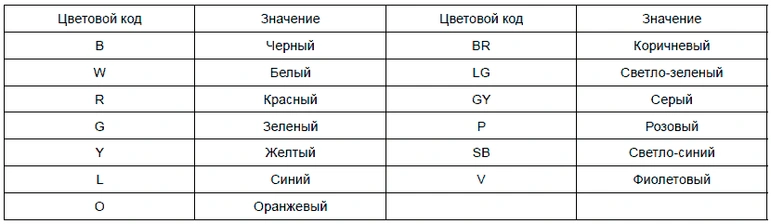

Цветовые коды проводов приведены в следующей таблице.
Цветовая кодировка проводов

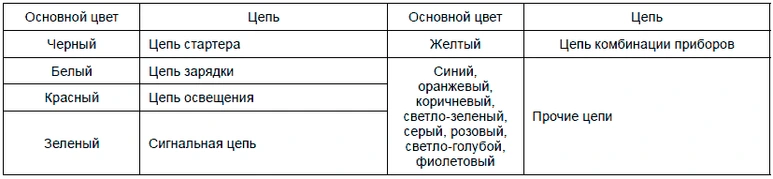

Разделение цепей по основному цвету проводов
