Двигатель С6АВ/C6AB работающие на сжатом газе
(Compressed Natural Gas)
Содержание/ Table of Contents
- Общие характеристики / General
- Схема установки / Layout
- Топливная система / Fuel System
- Впускная и выпускная системы / Intake & Exhaust System
- Система зажигания / Ignition System
- Система охлаждения / Cooling System
- Диагностика/ Diagnosis

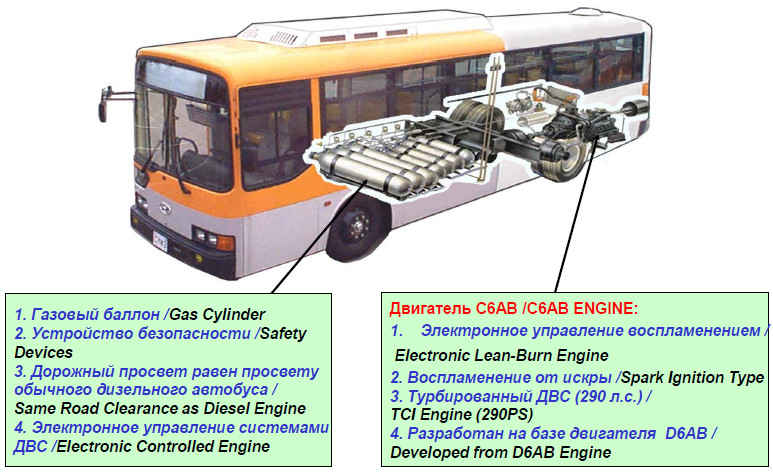

Расположение узлов автомобиля Layout
Расположение элементов / System Layout

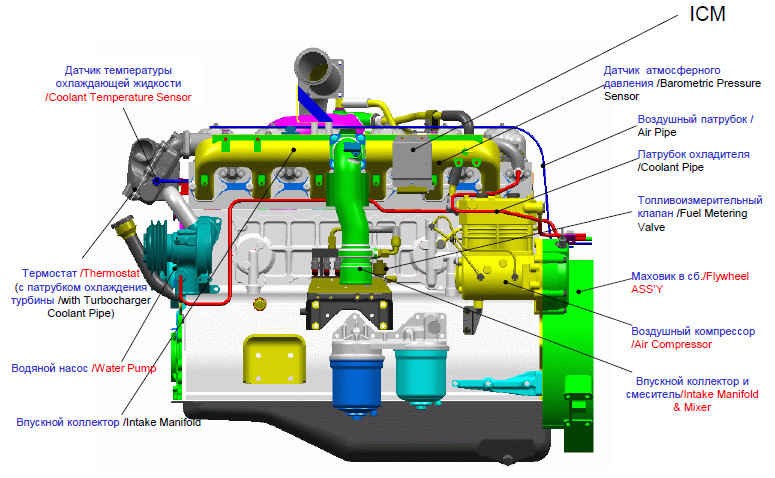

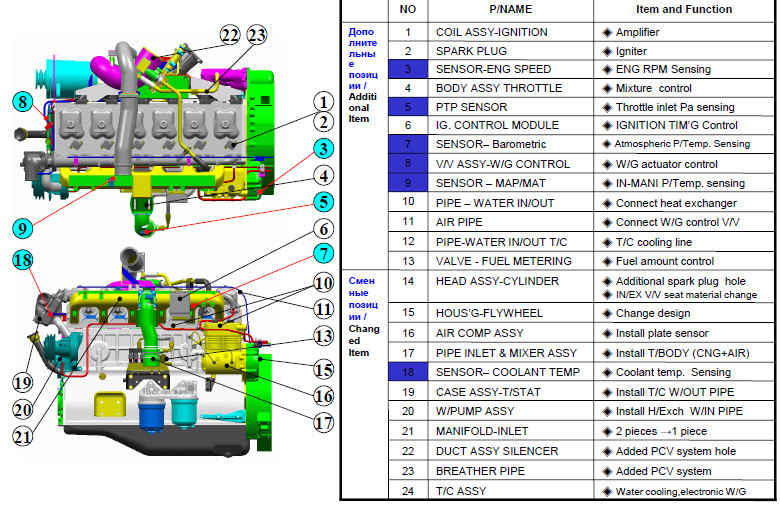

Компоненты двигателя С6АВ/C6AB Engine Components

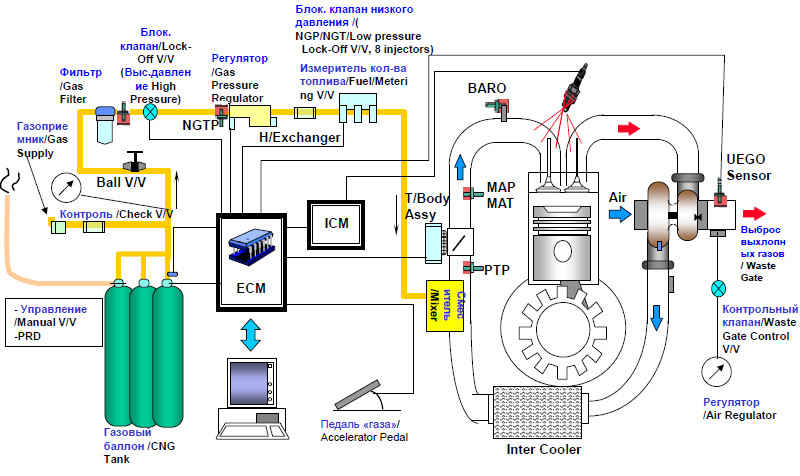

Топливная система ДВС С6АВ/C6AB Engine Fuel System

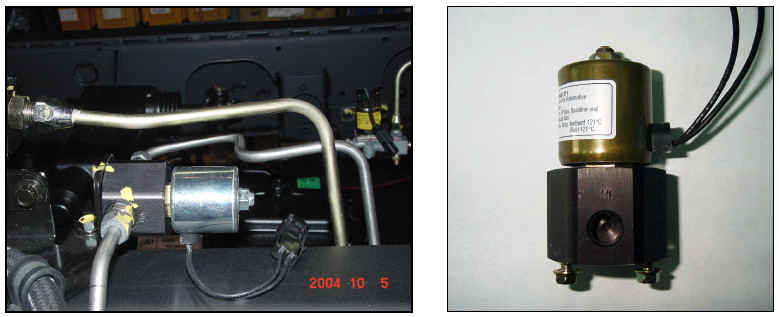

Запорный клапан высокого давления / High-pressure Lock-off Solenoid Valve
Место расположения / Location : правая сторона ,напротив ДВС. Между газовым баллоном и регулятором / RH Side, in front of engine. Between gas cylinder and gas regulator
Назначение/Function : При выключенном зажигании –линия высокого давления топлива перекрыта / When ignition key off, shut off the high pressure fuel line.
ОТКРЫТ / OPEN : Зажигание ВКЛ. / IGN “ON”
ЗАКРЫТ / CLOSE : Отсутствие сигнала с датчика вращения коленчатого вала в течение 5 сек. или больше. Зажигание ВКЛ./ No cranking signal for 5 seconds in IGN key “ON” position.

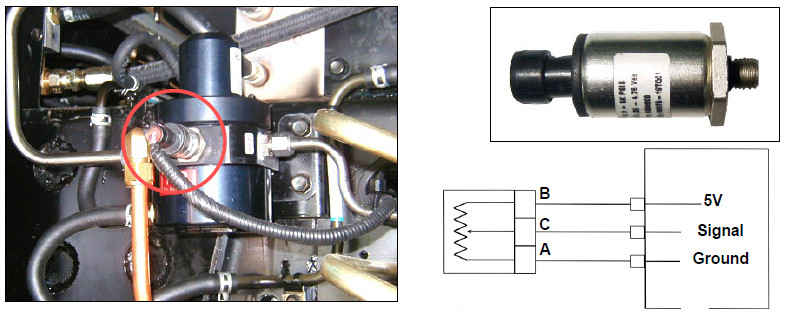

Датчик давления газа в топливном резервуаре / NGTP(Natural Gas Tank Pressure) Sensor
Место расположения / Location : Регулятор давления газа / Gas pressure regulator
Назначение / Function : Замер величины давления газа в газовом баллоне / Measure the gas cylinder pressure (Max. 3600psi)
Блок управления вычисляет объем топлива находящегося в баллоне под давлением / ECU calculates amount of fuel in gas cylinder by pressure.
Данный сигнал формируется и отсылается на индикатор блоком управления / This signal is for fuel gauge operation by ECM.
Регулятор давления газа / Gas Pressure Regulator
Место расположения / Location : Между запорным клапаном высокого и низкого давленияBetween high pressurelock-off valve and low pressure lock-offvalve
Назначение / Function : Поддержание величины давления топлива в пределах (25~200bar → 8~10bar ) / Fuel pressure regulating (25~200bar → 8~10bar )
Охлаждающая линия / Coolant line –Предварительное охлаждение топлива через понижение его давления / Prevent fuel freezing by pressure drop
Все описания смотри в 122 обновлении
