Электросхема ZBR2 MAN TG
A100 Блок предохранителей и реле
A302 Центральный бортовой компьютер (ЦБК)
A Электропитание
F243 Предохранитель ZBR2 по плюсу
F244 Предохранитель ZBR2 (клемма 30)
F245 Предохранитель ZBR2 (клемма 30-2)
F246 Предохранитель ZBR2 (клемма 15)

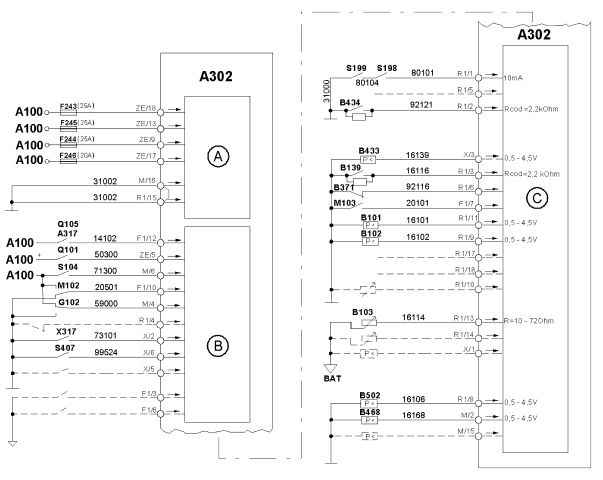

B Цифровые входы
A317 Блок управления выключателем аккумуляторной батареи, аварийное отключение аккумуляторной батареи
G102 Генератор 1
M102 Концевой выключатель стеклоочистителя
Q101 Пусковой выключатель стартера клемма 50
Q105 Разъединитель плюса аккумуляторной батареи, аварийное отключение (A100 клемма 30)
S104 Переключатель передачи заднего хода
S407 Клавишный переключатель дополнительной смазки
X317 Розетка прицепа ABS
C Аналоговые входы
B101 Датчик остаточного давления в 1 тормозном контуре
B102 Датчик остаточного давления в 2 тормозном контуре
B103 Датчик запаса топлива 1
B139 Зонд уровня охлаждающей жидкости
B371 Датчик уровня масла в 1 гидравлической рулевой системе
B433 Датчик давления воздушного фильтра
B434 Щуп для жидкости сцепления
B468 Датчик остаточного давления в 4 тормозном контуре
B502 Датчик остаточного давления в 3 тормозном контуре
M103 Насос стеклоомывателя
S198 Фиксация кабины справа
S199 Фиксация кабины слева
A100 Блок предохранителей и реле
A302 Центральный бортовой компьютер

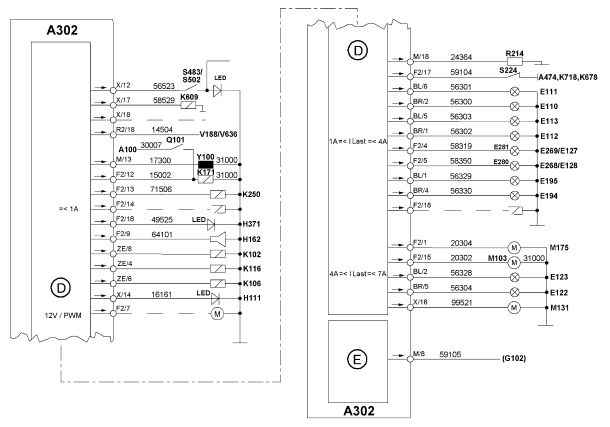

D Цифровые выходы
A474 Прибор управления отоплением кабины без/с кондиционером
E112 Дальний свет справа
E113 Дальний свет слева
E194 Фара дальнего света справа
E195 Фара дальнего света слева
E280 Освещение багажника сзади справа
E281 Освещение багажника сзади слева
H111 Центральная сигнальная лампочка
H162 Предупредительный зуммер
H371 Контрольная лампа аварийной сигнализации
K102 Реле предпускового подогрева
K106 Реле импульса стеклоочистителя
K116 Реле стояночного света
K171 Реле потребителей, клемма 15
K250 Реле фонарей заднего хода
K609 Реле стояночного заднего габаритного фонаря
K678 Реле дополнительного отопителя с отключением TRS
K718 Реле температурного щупа внутреннего воздуха кондиционера
M103 Насос стеклоомывателя
M131 Централизованная смазочная система
M175 Насос фароочистителя
Q101 Пусковой выключатель
R214 Нагревательный элемент для системы обогрева HGS
S224 Выключатель обогрева стекол
S483 Комбинированный выключатель/клавишный переключатель противотуманной фары/противотуманной задней фары
S502 Клавишный переключатель задней противотуманной фары
V188 Диодная группа из 8 диодов для аварийного выключателя аккумуляторной батареи
V636 Диод клемма 15 - устройство управления аварийным отключением
Y100 Электромагнитный клапан устройства предпускового подогрева
D Частотные выходы
E110 Ближний свет справа
E111 Ближний свет слева
E122 Противотуманная фара справа
E123 Противотуманная фара слева
E127 Внутренний светильник (слева)
E128 Внутренний светильник (справа)
E268 Освещение двери со стороны сменного водителя
E269 Освещение двери со стороны водителя
E Аналоговые выходы
G102 Генератор 1
A100 Блок предохранителей и реле
A302 Центральный бортовой компьютер

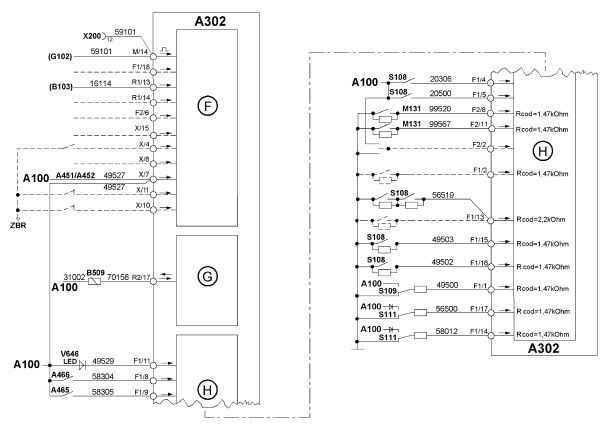

F Частотные входы
A451 Дверной модуль со стороны водителя RL
A452 Дверной модуль со стороны сменного водителя LL
B103 Датчик запаса топлива 1
G102 Генератор 1
X200 Диагностическая розетка
G Сбор данных от датчика перемещения
B509 Датчик перемещения переднего моста слева
H Контроль состояния элементов системы управления
A465 Дверной замок слева
A466 Дверной замок справа
M131 Централизованная смазочная система
S108 Переключатель на рулевой колонке (указатель поворота, стеклоочиститель и фары)
S109 Переключатель системы аварийной световой сигнализации
S111 Выключатель света
V646 Диод центрального бортового компьютера - пробуждение
A100 Блок предохранителей и реле
A302 Центральный бортовой компьютер
A403 Управляющий процессор автомобиля

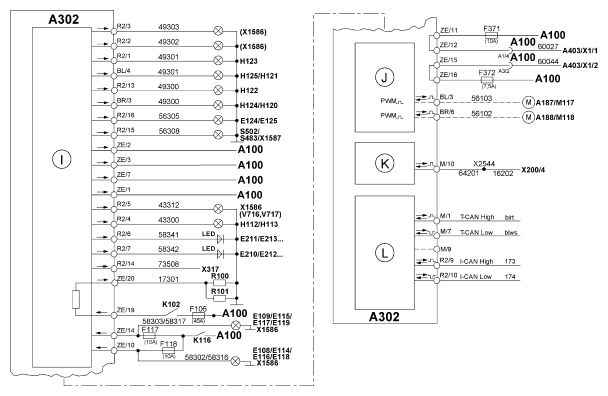

I Входы и выходы системы контроля силы тока
E108 Стояночный свет справа
E109 Стояночный свет слева
E114 Габаритный фонарь спереди справа
E115 Габаритный фонарь спереди слева
E116 Габаритный фонарь сзади справа
E117 Габаритный фонарь сзади слева
E118 Задний габаритный фонарь справа
E119 Задний габаритный фонарь слева
E124 Задняя противотуманная фара тягача справа
E125 Задняя противотуманная фара тягача слева
E210 1. Габаритный боковой фонарь справа
E211 1. Габаритный боковой фонарь слева
E212 2. Габаритный боковой фонарь справа
E213 2. Габаритный боковой фонарь слева
F106 Предохранитель устройства предпускового подогрева
F117 Предохранитель стояночного заднего габаритного фонаря слева
F118 Предохранитель стояночного заднего габаритного фонаря справа
F371 Напряжение питания FFR клемма 30
F372 Напряжение питания FFR клемма 15
H112 Тормозной сигнал тягача справа
H113 Тормозной сигнал тягача слева
H120 Передний указатель поворота тягача справа
H121 Передний указатель поворота тягача слева
H122 Задний указатель поворота тягача справа
H123 Задний указатель поворота тягача слева
H124 Боковой указатель поворота тягача справа
H125 Боковой указатель поворота тягача слева
K102 Реле предпускового подогрева
K116 Реле стояночного света
R100 Ток 1 накальной свечи предпускового подогрева
R101 Ток 2 накальной свечи предпускового подогрева
S483 Комбинированный выключатель/клавишный переключатель противотуманной фары/противотуманной задней фары
S502 Клавишный переключатель задней противотуманной фары
V716 Диод идентификации поворотного устройства прицепа
V717 Диод идентификации поворотного устройства прицепа
X1586 Электрический соединитель с 1 розеткой прицепа
X1587 Электрический соединитель с 2 розеткой прицепа
X317 Розетка прицепа ABS
J Управление шаговым двигателем
M117 Серводвигатель установки угла наклона фар слева
M118 Серводвигатель установки угла наклона фар справа
K К-кабель KWP 2000
X200 Диагностическая розетка
L Шина данных CAN
