SHACMAN X600 - Описание системы отображения информации

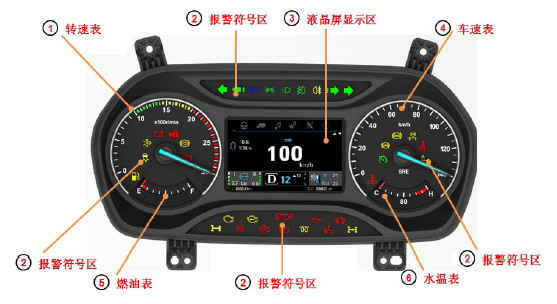

1. Тахометр 2. Зона предупреждающего знака 3. Зона отображения ЖК-дисплея 4. Спидометр 5. Топливный насос 6. Указатель температуры воды
Описание информации на ЖК-экране прибора

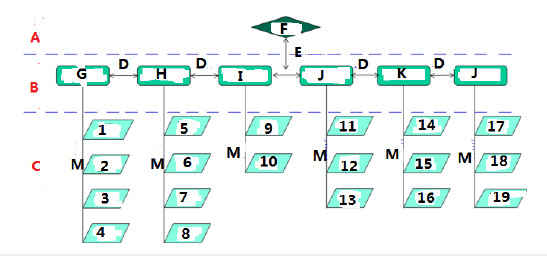

Интерфейс дисплея разделен на три уровня. После включения питания вы можете войти в основной интерфейс, чтобы просмотреть основную информацию о транспортном средстве во время вождения и войти в подменю с помощью кнопок на рулевом колесе, чтобы просмотреть соответствующую информацию и сигнализировать об опасности.

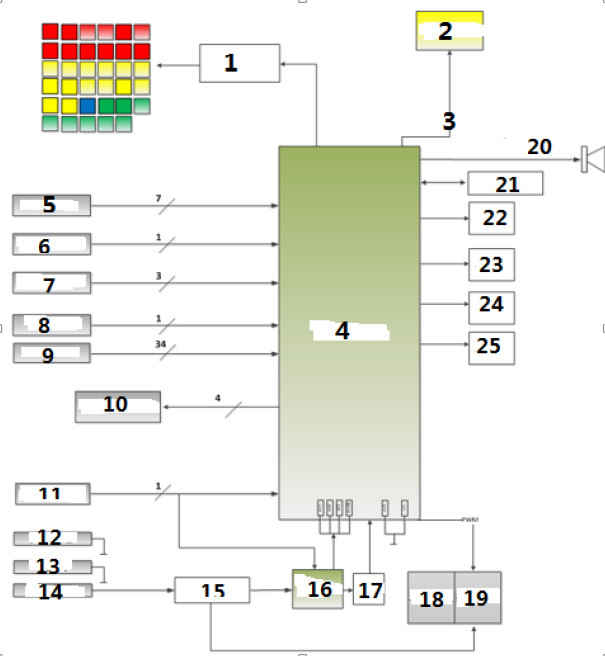

1. Аварийный сигнальный огонь шильдика , 2. Дисплей STFT, 3, DC, 4. Комбинированный прибор, 5. Вход аналоговой величины, 6. Сигнал частотного входа, 7. Сигнал частотного выхода, 8. Связь CAN, 9. Дискретный выход, 10. Выход питания датчика, 11. Вход пробуждения аппаратного обеспечения, 12. Заземление датчика, 13. Заземление питания, 14. Питание аккумулятора+, 15. Трубопроводная система питания, 16. Питание SV, 17. RESET, 18. Подсветка шильдика, 19. Подсветка указателя, 20. Зуммер, 21. Память, 22. Тахометр, 23. Спидометр, 24. Указатель температуры воды, 25. Указатель уровня топлива

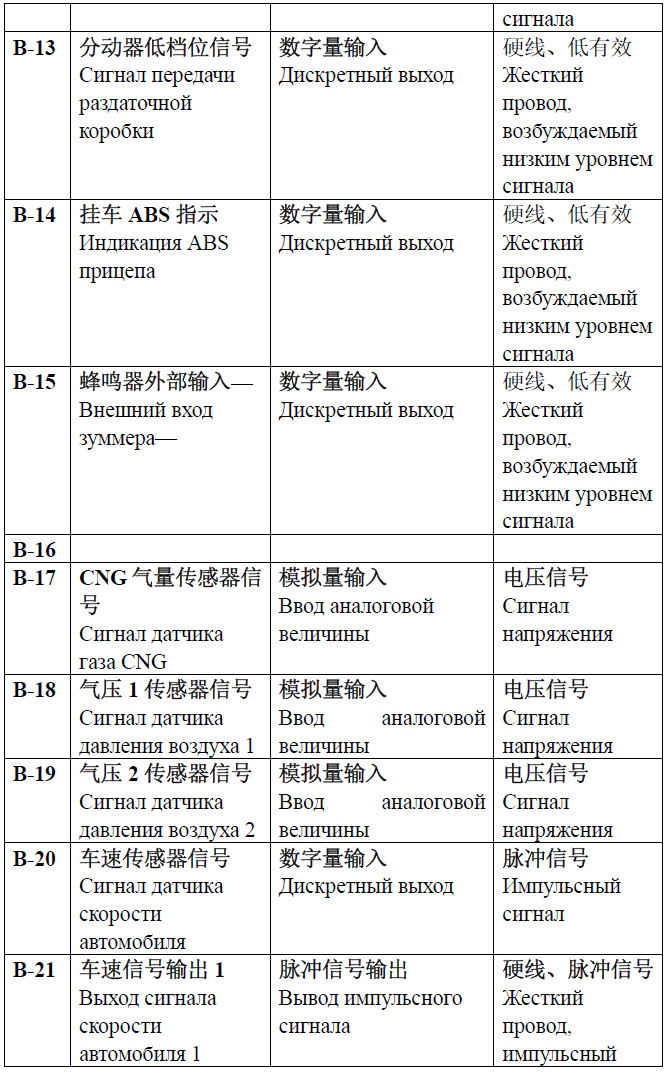

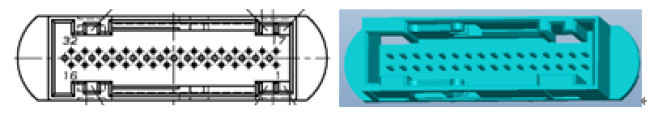

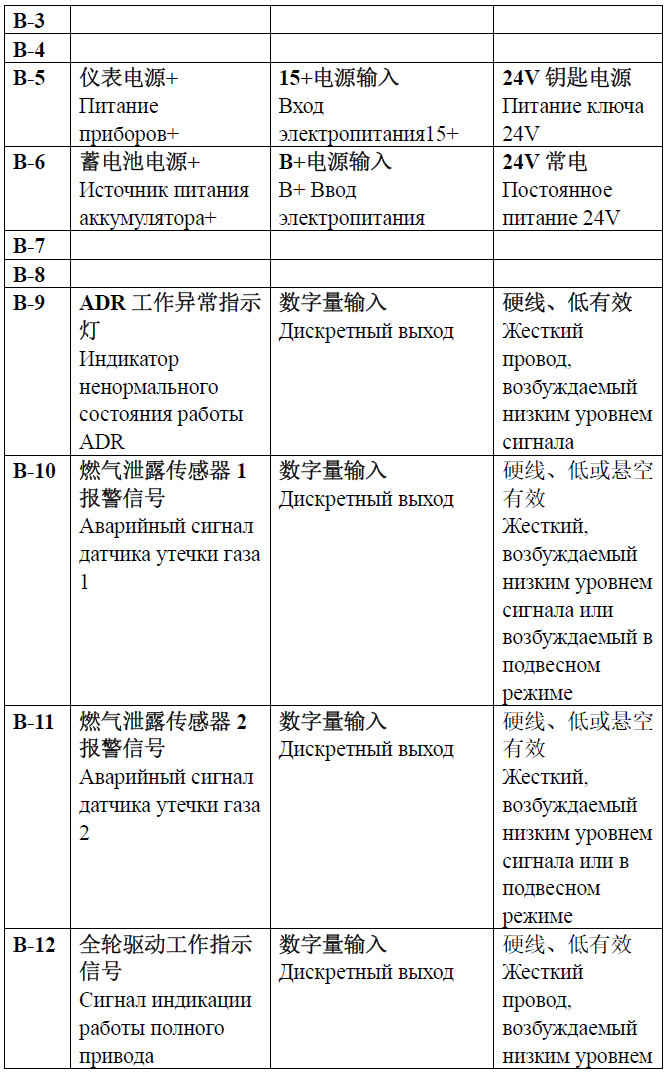

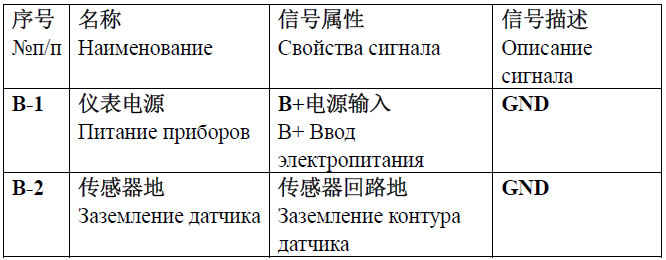

Определение контактного вывода системы отображения информации
Продолжение смотри в
