GLAAS Обозначения компонентов на схемах

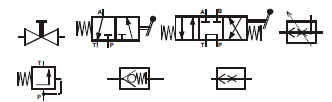

Гидравлика
101 bis 199 - Масляный бак / фильтр / радиатор
201 bis 299 - Гидронасос / Гидромотор
301 bis 399 - Гидроцилиндр
401 bis 499 - Дросель / Жиклёр
501 bis 599 - Гидроаккумулятор
601 bis 699 - Клапан с механическим управлением
701 bis 799 - Клапан с гидравлич. управлением
801 bis 899
901 bis 999 - Точки замера
Y -Клапан с электрическим управлением
Электрика
A - Терминал / Модуль
B - Сенсор / Датчик
E - Освещение
F - Предохранитель
G - Источник питания
H - Звуковая / световая сигнализация
K - Реле
M - Электромотор
P - Контрольные приборы
R - Потенциометр / Сопротивление
S - Выключатель управления в кабине
T - Клавиши управления терминалом
U - Выключатель управления снаруже
V - Электронное устройство
W - Антена
X - Штекерное соединение
Y - Электромагнитная катушка
Z - Функциональный выключатель
