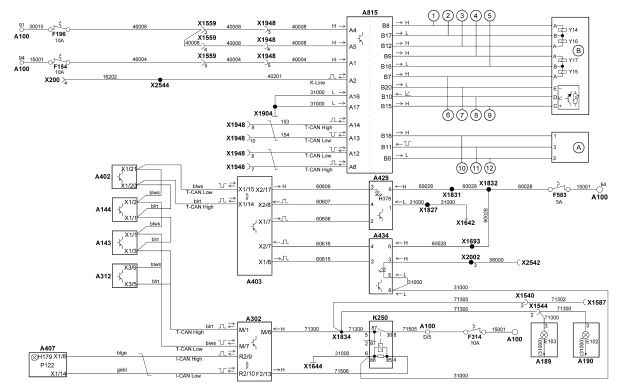

Электросхема AS-Tronic MAN
A100 Центральная электрическая сеть
A143 Блок управления ECAS
A144 Блок управления ретардера
A189 Задний габаритный фонарь слева
A190 Задний габаритный фонарь справа
A302 Центральный процессор 2
A312 Заказной модуль управления
A402 Блок управления EBS
A403 Автомобильный компьютер
A407 Приборная панель
A429 Переключатель на рулевой колонке (Tempomat/коробка передач)
A434 Переключатель диапазона (коробка передач)
A815 Блок управления E14 (на коробке передач)
E102 Фара заднего хода справа
E103 Фара заднего хода слева
F154 Предохранитель коробки передач (клемма 15)
F196 Предохранитель коробки передач (клемма 30)
F314 Предохранитель фар заднего хода, стояночного тормоза, внешнего потребителя
F583 Предохранитель FFR (кл. 15), выключатели/датчики
H179 Контрольная лампа контроля состояния коробки передач
H378 Контрольная лампа FGR/FGB (светодиод)
K250 Реле фар заднего хода
P122 Индикация включенной передачи
X1540 Штекерное соединение — рама I
X1544 Штекерное соединение — рама III
X1559 Штекерное соединение — Двигатель/EDC/коробка передач IV
X1587 Штекерное соединение — соединение штепсельной розетки прицепа 2
X1642 Точка массы кабины позади приборного щитка
X1644 Точка массы кабины рядом с центральной электрической сетью
X1693 Обжимное соединение провода 60028
X1827 Обжимное соединение провода 31000
X1831 Обжимное соединение провода 60028
X1832 Обжимное соединение провода 60028
X1834 Обжимное соединение провода 71300
X1904 Шпилька M6 (коробка MP)
X1948 Штекерное соединение — двигатель/коробка передач (блок MP)
X200 Диагностическая розетка (MAN-cats)
X2002 Штекерное соединение — средняя стойка кузова, переключатель предварительной установки
X2542 Распределитель потенциала 21-контактный провод 58000
X2544 Распределитель потенциала 21-контактный К-провод
blrt сине-красный
blws сине-белый
blge сине-желтый
gebl желто-синий
A Датчик частоты вращения
B Регулятор сцепления
1 Быстрое закрытие сцепления (Y14)
2 Масса электромагнитных клапанов с быстрым открытием (Y14, Y16)
3 Быстрое открытие сцепления (Y16)
4 Медленное открытие сцепления (Y17)
5 Масса электромагнитных клапанов с медленным открытием (Y15, Y17)
6 Медленное закрытие сцепления (Y15)
7 Масса датчика движения
8 Сигнал датчика движения
9 Электропитание датчика перемещения 5 вольт
10 Электропитание датчика частоты вращения
11 Сигнал датчика частоты вращения
12 Масса датчика частоты вращения
