Электронная тормозная система MAN TGS / TGX
Электронная тормозная система EBS 5 (при наличии 2 мостов) 1 из 3
A Модуль регулировки давления переднего моста слева
B Модуль регулировки давления переднего моста справа
C Модуль регулировки давления заднего моста
- A100 Центральная электрическая сеть
- A302 Центральный компьютер 2
- A402 Блок управления EBS
- B119 Датчик частоты вращения переднего моста слева
- B120 Датчик частоты вращения переднего моста справа
- B121 Датчик частоты вращения ведущего моста слева
- B122 Датчик частоты вращения ведущего моста справа
- B332 Датчик износа тормозной накладки переднего моста справа
- B333 Датчик износа тормозной накладки переднего моста слева
- B334 Датчик износа тормозной накладки ведущего моста справа
- B335 Датчик износа тормозной накладки ведущего моста слева
- B337 Тормозной датчик EBS
- X1548 Штекерное соединение Рама IV
- X1557 Штекерное соединение Рама слева
- X3630 Жгут проводов переходника датчика износа тормозной накладки ведущего моста
- Y262 Модуль регулировки давления переднего моста справа
- Y263 Модуль регулировки давления переднего моста слева
- Y264 Модуль регулировки давления заднего моста

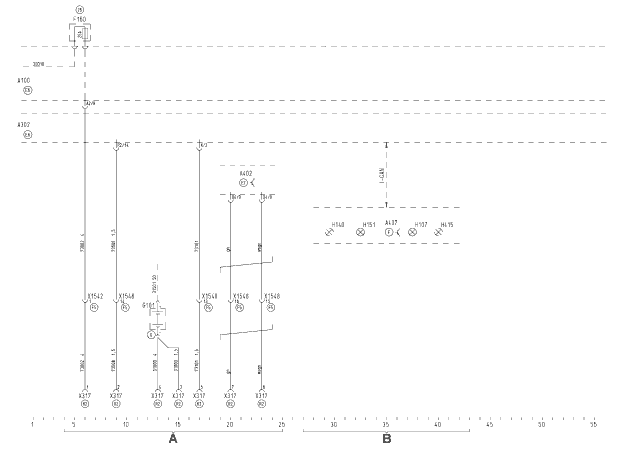

Электронная тормозная система EBS 5 (при наличии 2 мостов) 2 из 3
A Розетка прицепа
B Контрольные лампы
- A100 Центральная электрическая сеть
- A302 Центральный компьютер 2
- A402 Блок управления EBS
- A407 Приборная панель
- F160 Предохранитель EBS/ABS электропитания прицепа
- G101 Аккумуляторная батарея 2
- H107 ABS тягача/прицепа
- H140 Контрольная лампа информации по ASR
- H151 Контрольная лампа информации по ABS прицепа
- H415 Контрольная лампа устойчивости автомобиля
- X317 Розетка прицепа ABS
- X1542 Штекерное соединение Рама II
- X1548 Штекерное соединение Рама IV
Электронная тормозная система EBS 5 (при наличии 2 мостов) 3 из 3
A Электропитание
B Модуль управления прицепом
C Пороги проскальзывания антипробуксовочной системы
- A100 Центральная электрическая сеть
- A302 Центральный компьютер 2
- A402 Блок управления EBS
- F161 Предохранитель EBS (ABS), электропитание клапана регулирования давления
- F162 Предохранитель блока управления EBS (ABS)
- S256 Клавиша повышения порога проскальзывания ASR или ASR/ESP
- X1540 Штекерное соединение Рама I
- X1548 Штекерное соединение Рама IV
- X1644 Точка массы кабины рядом с центральной электрической сетью
- X2541 21-контактный распределитель потенциалов провода 31000
- X4664 Штекерное соединение ASR
- X4732 Распределитель потенциалов провода 16000 освещения переключателя
- Y278 Модуль управления прицепом
Указание
Распознавание отсоединения штекера: Пружина короткозамыкателя зафиксирована посредством X1/15 отсека блока управления в подсоединенном состоянии. В неподсоединенном состоянии контакты X1/12 и X1/18 замкнуты накоротко!
Электронная тормозная система EBS 5 (при наличии 3 мостов) 1 из 4
A Модуль регулировки давления переднего моста слева
B Модуль регулировки давления переднего моста справа
C Тормозной датчик
- A100 Центральная электрическая сеть
- A302 Центральный компьютер 2
- A402 Блок управления EBS
- B119 Датчик частоты вращения переднего моста слева
- B120 Датчик частоты вращения переднего моста справа
- B332 Датчик износа тормозной накладки переднего моста справа
- B333 Датчик износа тормозной накладки переднего моста слева
- B337 Тормозной датчик EBS
- X1548 Штекерное соединение Рама IV
- X1557 Штекерное соединение Рама слева
- Y262 Модуль регулировки давления переднего моста справа
- Y263 Модуль регулировки давления переднего моста слева
Электронная тормозная система EBS 5 (при наличии 3 мостов) 2 из 4
A Модуль регулировки давления заднего моста
- A100 Центральная электрическая сеть
- A302 Центральный компьютер 2
- A402 Блок управления EBS
- B121 Датчик частоты вращения ведущего моста слева
- B122 Датчик частоты вращения ведущего моста справа
- B334 Датчик износа тормозной накладки ведущего моста справа
- B335 Датчик износа тормозной накладки ведущего моста слева
- B529 Датчик износа тормозной накладки дополнительного моста справа
- B530 Датчик износа тормозной накладки дополнительного моста слева
- X1548 Штекерное соединение Рама IV
- X3630 Жгут проводов переходника датчика износа тормозной накладки ведущего моста
- X3672 Жгут проводов переходника датчика износа тормозной накладки дополнительного моста
- Y264 Модуль регулировки давления заднего моста
Электронная тормозная система EBS 5 (при наличии 3 мостов) 3 из 4
A Розетка прицепа
B Контрольные лампы
- A100 Центральная электрическая сеть
- A302 Центральный компьютер 2
- A402 Блок управления EBS
- A407 Приборная панель
- F160 Предохранитель EBS (ABS), электропитание прицепа
- G101 Аккумуляторная батарея 2
- H107 ABS тягача/прицепа
- H140 Контрольная лампа информации по ASR
- H151 Контрольная лампа информации по ABS прицепа
- H415 Контрольная лампа устойчивости автомобиля
- X317 Розетка прицепа ABS
- X1542 Штекерное соединение Рама II
- X1548 Штекерное соединение Рама IV
Электронная тормозная система EBS 5 (при наличии 3 мостов) 4 из 4
A Электропитание
B Модуль управления прицепом
C Пороги проскальзывания антипробуксовочной системы
- A100 Центральная электрическая сеть
- A302 Центральный компьютер 2
- A402 Блок управления EBS
- F161 Предохранитель EBS (ABS), электропитание клапана регулирования давления
- F162 Предохранитель блока управления EBS (ABS)
- S256 Клавиша повышения порога проскальзывания ASR или ASR/ESP
- X1540 Штекерное соединение Рама I
- X1548 Штекерное соединение Рама IV
- X1644 Точка массы кабины рядом с центральной электрической сетью
- X2541 21-контактный распределитель потенциалов провода 31000
- X4664 Штекерное соединение ASR
- X4732 Распределитель потенциалов провода 16000 освещения переключателя
- Y278 Модуль управления прицепом
Указание
Распознавание отсоединения штекера: Пружина короткозамыкателя зафиксирована посредством X1/15 отсека блока управления в подсоединенном состоянии. В неподсоединенном состоянии контакты X1/12 и X1/18 замкнуты накоротко!
