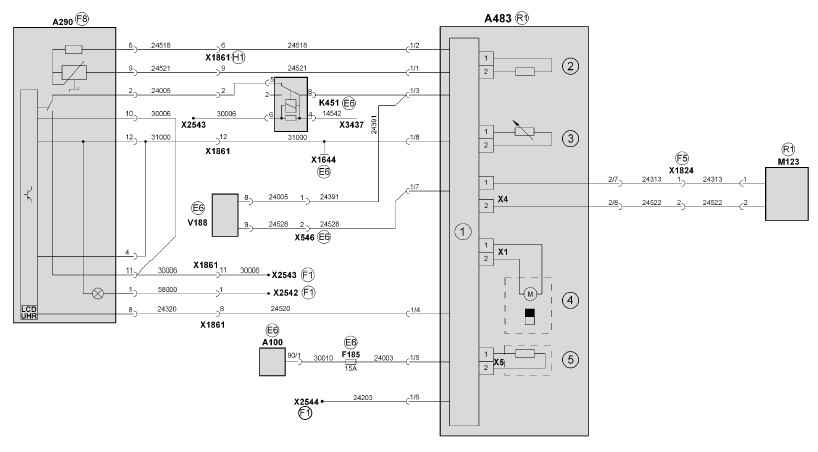

Электросхема WEBASTO Air Top 3500 ST MAN
- A100 Центральная электрическая сеть
- A290 Устройство управления дополнительного отопителя
- A483 Дополнительный воздушный отопитель
- F185 Предохранитель дополнительного отопителя
- K451 Реле выключения дополнительного отопителя
- M123 Дозировочный насос дополнительного отопителя
- V188 Диодная группа из 8 диодов для прерывателя аккумуляторной батареи
- X1 Штекерное соединение — двигатель для горения
- X4 Штекерное соединение — дозировочный насос
- X5 Штекерное соединение — датчик перегрева
- X546 Штекерное соединение — дополнительный воздушный отопитель — прерыватель аккумуляторной батареи
- X1644 Точка массы кабины рядом с центральной электрической сетью
- X1824 Штекерное соединение в кабине, дозировочный насос, дополнительный отопитель
- X1861 Штекерное соединение — устройство управления дополнительного отопителя
- X2542 21-контактный распределитель потенциалов провода 58000
- X2543 21-контактный распределитель потенциалов провода 30006
- X2544 Распределитель потенциалов 21-контактного К-провода
1 Блок управления
2 Cвеча накаливания/датчик электрофакельного устройства
3 Датчик перегрева
4 Двигатель для горения
5 Сопротивление для внутреннего датчика температуры
——–————————————————————————
E6 Место установки сектора центральной электрической сети
F1 Место установки средней части
F5 Место установки передка внутри справа
F8 Место установки консоли коробки передач
H1 Место установки центральной стойки со стороны водителя
R1 Место установки передней части рамы
