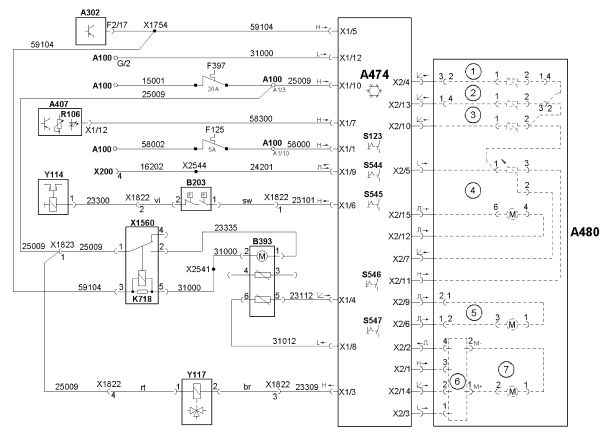

Электросхема кондиционера MAN TGA/TGL/TGM
A100 Блок предохранителей и реле
A302 Центральный процессор 2
A407 Приборная панель
A474 Прибор управления обогревом кабины без/с кондиционером
A480 Кондиционер, поставка фирмы BEHR
B203 Датчик максимального/минимального давления ресивера-осушителя (кондиционер)
B393 Датчик температуры воздуха на внутреннем выпуске (кондиционер)
F397 Предохранитель вентилятора отопителя/кондиционера
F125 Предохранитель прожектора
K718 Реле датчика температуры на внутреннем выпуске воздуха кондиционера
R106 Потенциометр подсветки приборного щитка
S123 Переключатель заслонки "свежий воздух / рециркуляция"
S544 Выключатель режима AC
S545 Выключатель режима "REHEAT"
S546 Поворотный переключатель температуры на внутреннем выпуске
S547 Поворотный переключатель управления вентилятором
X200 Диагностическая розетка
X1560 Монтажная колодка реле K718, K..
X1754 Обжимное соединение кабеля 59104
X1822 Электрический соединитель кондиционера
X1823 Электрический соединитель кондиционера клемма 15
X2541 Распределитель потенциала 21-жильный кабель 31000
X2544 Распределитель потенциала 21-жильный К-кабель
Y114 Электромагнитная муфта компрессора
Y117 Электромагнитный клапан переднего кондиционера
1 Датчик температуры испарителя
2 Датчик наружной температуры
3 Датчик температуры теплообменника
4 Перепускная заслонка отопителя
5 Свежий воздух / рециркуляция
6 Импульсный регулятор
7 Вентилятор
