Подогреватель предпусковой газовый 30ТСГ

Содержание
1 Назначение
2 Основные параметры и характеристики
3 Техника безопасности
4 Описание устройства и работы подогревателя
5 Блок управления подогревателя (БУ)
6 Пульт управления
7 Неисправности
8 Неисправности элементов системы управления подогревателем
9 Техническое обслуживание
10 Основные требования к монтажу подогревателя и его узлов
11 Проверка предпускового подогревателя после монтажа
12 Рекомендации
13 Транспортировка и хранение
14 Гарантийные обязательства
15 Комплект поставки подогревателя

Подогреватель своим жидкостным контуром встраивается в систему охлаждения двигателя таким образом, чтобы его помпа обеспечивала циркуляцию охлаждающей жидкости в двигателе и нагревателе.
Принцип действия подогревателя основан на разогреве жидкости, которая принудительно прокачивается через теплообменную систему нагревателя.
Для разогрева жидкости в качестве источника тепла используются газы от сгорания газо-воздушной смеси в камере сгорания. Тепло через стенки теплообменника передается охлаждающей жидкости, которая прокачивается через систему охлаждения двигателя автомобиля.
При включении подогревателя осуществляется проверка работоспособности его элементов: индикатора пламени, датчиков температуры и перегрева, свечи, помпы, электромотора нагнетателя воздуха, электромагнитных клапанов, пульта и их электроцепей. При исправном состоянии начинается процесс розжига. Одновременно включается циркуляционный насос (помпа).
По команде «Пуск» происходит предварительная продувка камеры сгорания, затем включается свеча, подается воздух и газ. В камере сгорания начинается процесс горения. После образования стабильного горения происходит отключение подачи напряжения на свечу. Контроль над горением газовоздушной смеси осуществляется индикатором пламени и зондом.
Достижение желаемой температуры жидкости происходит за счет изменения интенсивности горения, которое зависит от разницы между желаемой температурой и действительной. Если разница между действительной температурой и желаемой более 10°С, то подогреватель работает с максимальной мощностью горения. Если действительная температура равна или ниже не более чем на 10°С желаемой, то мощность горения снижается до минимального значения. При нагреве жидкости на 5°С свыше заданной температуры подогреватель переходит на режим «остывания», при котором прекращается процесс горения, но продолжается работа помпы для обеспечения циркуляции жидкости в системе. При охлаждении жидкости на 15°С ниже заданной температуры подогреватель автоматически включается в работу (если не истекло время работы подогревателя).
При выключении подогревателя вручную или по истечении установленного времени прекращается подача газа и производится продувка камеры сгорания воздухом

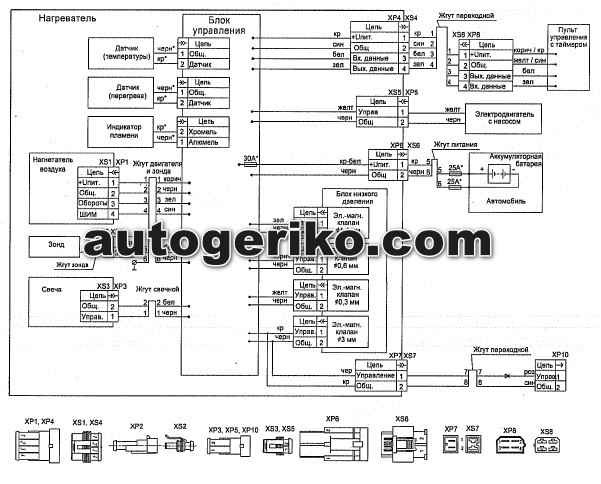

Схема электрических соединений


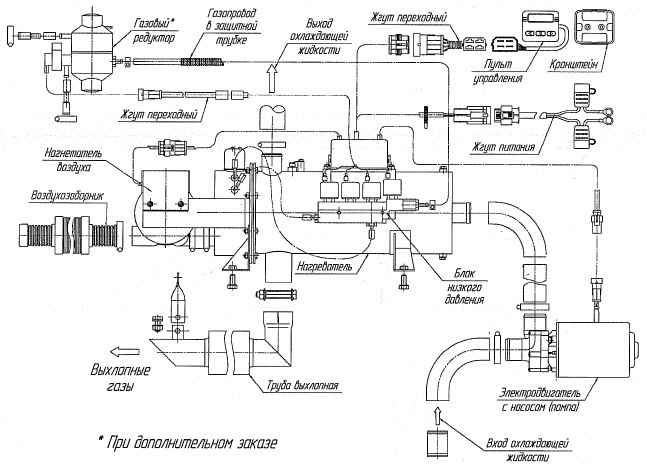

Схема подключения основных узлов подогревателя


Блок низкого давления

Полное описание и схемы в высоком качестве смотри в
