MAN Колебания датчика температуры масла
(мастерская)
Проблема
Возможно колебание индикации температуры масла.
Решение
Колебания индикации температуры масла до 3 K (3 °C) соответствуют допускам для изготовленной детали, обусловлены работой системы и являются нормальными.

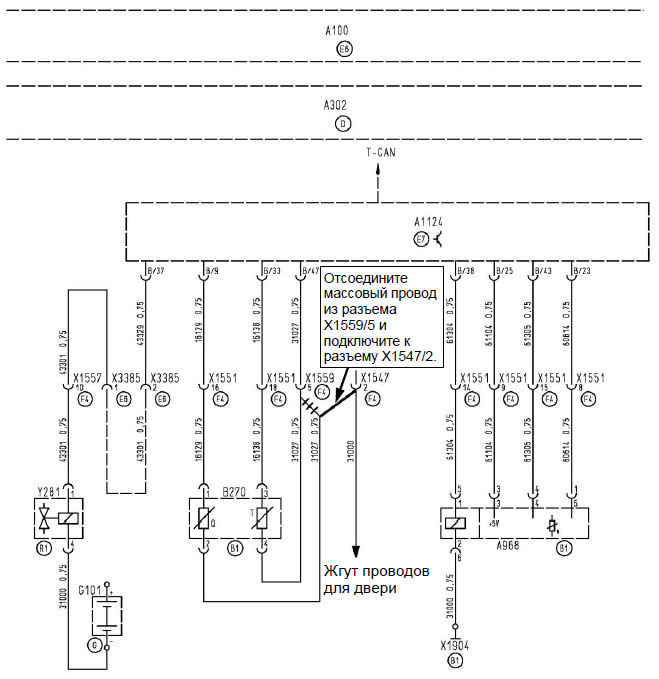

Если колебания индикации температуры масла превышают этот предел, измените подключение массовых проводов для датчиков уровня и температуры масла. Отсоедините провод 31027 от датчика уровня масла B270/2 на панели подключения кабелей к кабине X1559/5. Извлеките провод 31000 из гнезда разъемного соединения X1547/2 и удалите контакт. Соедините этот провод 31000 с помощью двойного прижимного контакта 07.91201-0224 с проводом 31027, который был подключен к датчику уровня масла B270/2, и снова вставьте в разъемное соединение X1547/2.
A100 Центральный щит электрических соединений
A302 Центральный компьютер ZBR
A968 Муфта вентилятора с датчиком частоты вращения
A1124 Power Train Manager (PTM)
B270 Датчик уровня и температуры масла
G101 Батарея 2
S580 Выключатель для пуска двигателя в электрощите двигателя
S581 Выключатель для остановки двигателя в электрощите двигателя
X1547 Разъемное соединение для двери
X1551 Панель подключения к кабине жгутов проводов двигателя/EDC/коробки передач
X1553 Панель подключения к кабине жгутов проводов двигателя/EDC/коробки передач
X1557 Панель подключения к кабине жгута проводов рамы
X1559 Панель подключения к кабине жгутов проводов двигателя/EDC/коробки передач
X1904 Точка для массовых проводов в электрощите двигателя
X3385 Разъемное соединение для моторного тормоза
Y281 Электромагнитный клапан для моторного тормоза
