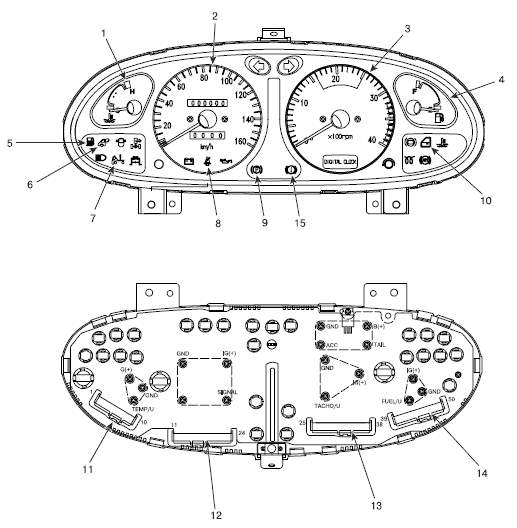

Приборная панель Hyundai HD 65-72-78


1. Указатель температуры
2. Спидометр
3. Тахометр
4. Указатель уровня топлива
5. Сигнальная лампа низкого уровня топлива
6. Рабочее освещение
7. Сигнальная лампа разблокировки механизма наклона кабины
8. Сигнальная лампа непристегнутого ремня безопасности
9. Сигнальная лампа стояночного тормоза
10. Сигнальная лампа незакрытой двери
11. 1-ый разъем
12. 2-ой разъем
13. 3-ий разъем
14. 4-ый разъем
15. Сигнальная лампа низкого уровня тормозной жидкости

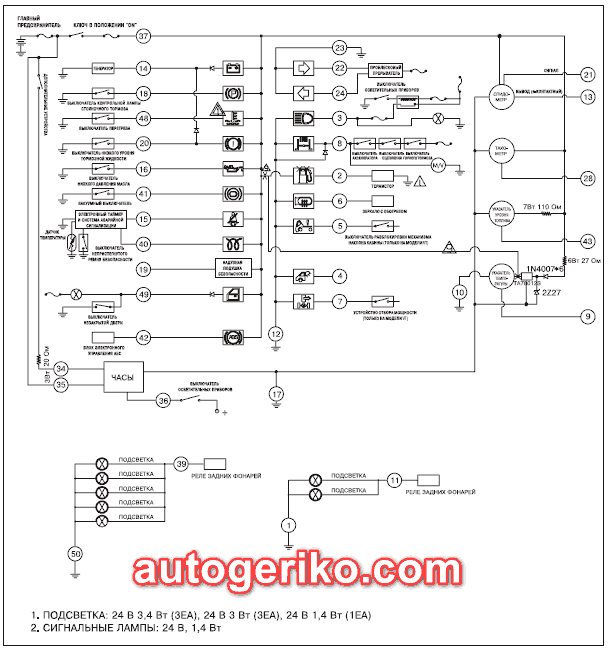

ЭЛЕКТРИЧЕСКАЯ СХЕМА


КОНСТРУКЦИЯ РАЗЪЕМОВ
