Технический обслуживание Mercedes



Подробное описание технического обслуживания смотрите в

Руководство по техническому обслуживанию содержит все работы по техобслуживанию для следующих автомобилей:
• типы 375.4, 944 (AXOR)
• типы 930, 932, 933, 934 (ACTROS)
• типы 950.0/1/2/3, 952.0/1/2/3, 953.1/3, 954.0/1/2 (ACTROS)
• типы 950.5/6, 952.5/6, 953.6, 954.5 (ATEGO от 18 t)
• типы 957 (ECONIC)
• типы 970, 972, 974, 975, 976 (ATEGO до 15 t)
Работы по техобслуживанию представлены с учетом новой информационной системы мастерской, что вызвало необходимость изменений в порядке изложения и оформления на бумаге.
Руководство по техобслуживанию содержит технические характеристики и указания по проведению работ по техобслуживанию грузовых автомобилей фирмы Мерседес-Бенц. Оно исключительно предназначено для станций технического обслуживания, входящих в организационную структуру Мерседес-Бенц.
Указания представляют собой основу проведения компетентного и квалифицированного проведения
техобслуживания. Содержание описанных рабочих операций, составлено исходя из уровня квалификации монтера с оконченным средним специальным образованием и хорошими знаниями продукта. Этот уровень знаний является необходимой предпосылкой для выполнения описанных работ.

СОДЕРЖАНИЕ
ОБЩИЕ УКАЗАНИЯ
  • Общие указания по регулировке клапанов
  • Общие указания по регулировке клапанов
  • Указание по моторному маслу
  • Общие указания по шинам
  • Соответствие датчиков износа тормозных колодок осям автомобиля при индикации неисправностей и сервисных данных
  • Соответствие датчиков износа тормозных колодок осям автомобиля при индикации неисправностей и сервисных данных
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ – ОБЩИЕ ПОЛОЖЕНИЯ
  • Техническое обслуживание
  • Предисловие Указания по технике безопасности / предупредительные указания
  • Интервалы технического обслуживания / указания по техническому обслуживанию
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ – СЕРВИСНЫЕ КАРТЫ
  • Сервисная карта технического обслуживания автомобиля Актрос семейства 930-934
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ – РАБОТА С БОРТОВЫМ КОМПЬЮТЕРОМ
  • Сервисные данные обработать на дисплее
  • Сервисные данные обработать на дисплее бортового компьютера – система технического обслуживания Telligent
  • Сервисные данные обработать на дисплее бортового компьютера – система технического обслуживания Telligent
  • Сервисные данные обработать на дисплее бортового компьютера – система технического обслуживания Telligent
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ – КАРТА СМАЗКИ И ПРОТЯЖКИ

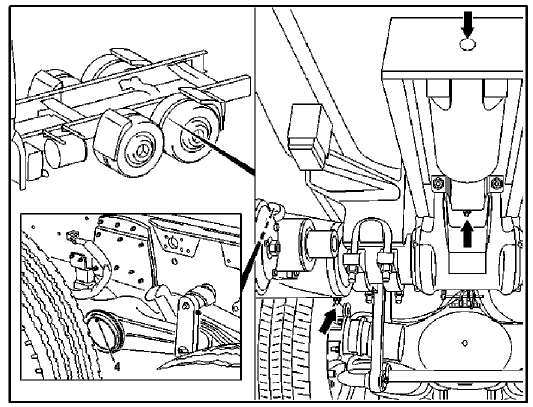

  • Точки смазки (пример)
Тип 375.4, 944
Тип 930, 932, 933, 934, 950, 952, 953, 954
Тип 957
Тип 970, 972, 974, 975, 976

Поворотный кулак
Передняя ось, вторая передняя ось, подруливающие передняя и задняя подъемные оси.

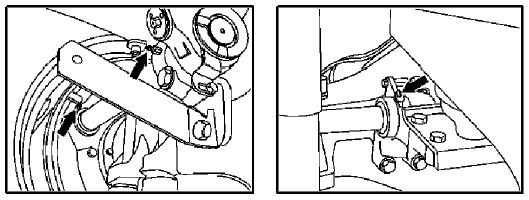

Валы разжимных кулаков (барабанные тормозные механизмы)
Передняя ось


Задняя ось


Круговой датчик для дополнительного рулевого управления (ECONIC с DB-системой)
Передняя подъемная ось, Задняя подъемная ось


Крестовина карданного вала Силовая линия и отбор мощности

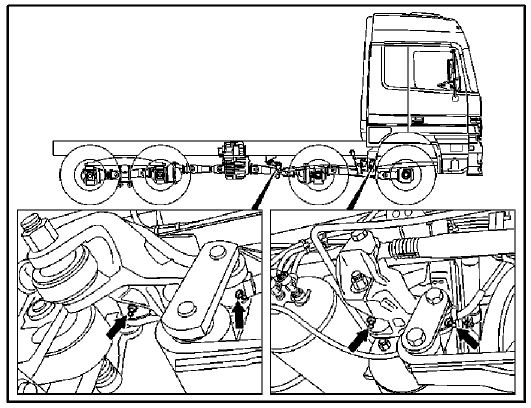

Система межосевой балансировки


Поддерживающий мост 749.011


Передняя подвеска кабины водителя
Система комфортного подрессоривания

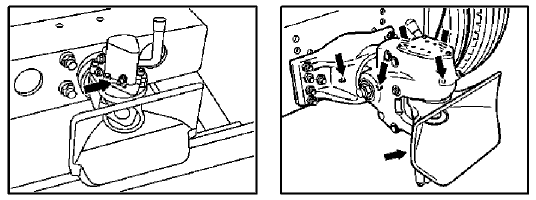

Тягово-сцепное устройство

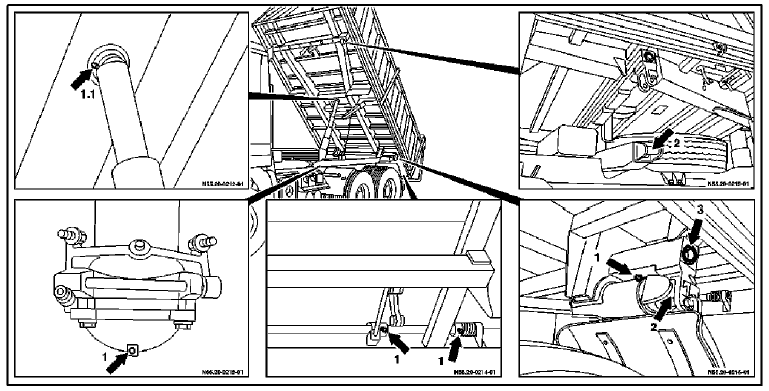

Механизм опрокидывания кузова самосвала
1 Точки смазки для смазки под давлением
1.1 Точки смазки для смазки под давлением (если имеются)
2 Точки смазки, на которые смазка наносится свободно
3 Точки смазки для жидкого масла

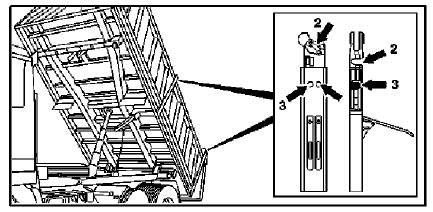

Механизм опрокидывания кузова самосвала
2 Точки смазки, на которые смазка наносится свободно
3 Точки смазки для жидкого масла

Сервисные данные обработать на дисплее
Тип 950, 952, 953, 954 (ACTROS) до серийного номера VIN 471229
Тип 950, 952, 953, 954 (ATEGO 18 t) до серийного номера VIN 586366
Тип 957 (ECONIC) до серийного номера VIN 931232

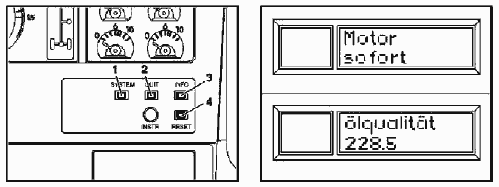

Функциональные кнопки
1 Система SYSTEM
2 Выход QUIT
3 Информация INFO
4 Сброс RESET
Индикация дисплея
- Замена моторного масла немедленно
- Качество масла согласно Листу 228.5

Порядок следования индикации в сервисном модуле определяется в зависимости от наступления срока сервисных работ.
Сервисные работы, а также Сервисные темы запросить
- Повернуть ключ зажигания в замке в положение движения
- Нажать кнопку „SYSTEM” дважды
На дисплее будет показаны на верхней строке сервисная работа, а также сервисные темы, например „Двигатель“ и на нижней строке – время проведения операции.
- Нажать кнопку „INFO”
На дисплее будет показаны на верхней строке та же сервисная тема, например «Двигатель» и на нижней строке – оставшийся возможный пробег.
i Если срок сервиса превышен, а также исчерпан оставшийся пробег, на нижней строке будет показана индикация „Sofort” «немедленно».
- Нажать кнопку „INFO”
На дисплее будет показано введенное в память качество моторного масла.
- Нажать кнопку „INFO”
На дисплее будет показана введенная в память вязкость моторного масла.
- Путем повторного нажатия кнопки „INFO” друг за другом будут показаны запомненные сервисные работы, а также сервисные темы, соответствующие сроки и оставшийся пробег, качество масла (в коробке передач).
- Нажать кнопку „QUIT”
Индикация будет погашена.
Проведение сервисных работ подтвердить (обнулить интервалы)
- Запросить сервисные работы, а также сервисные темы.
- Нажать кнопку „RESET“ (например, ручкой), и удерживать.
Дополнительно нажать кнопку „QUIT”. Кнопку „RESET” отпустить.
На дисплее будут показаны предполагаемые новые сроки сервисных работ и после подтверждения нажатием кнопки “INFO” , новый оставшийся пробег.
i Если кнопки „RESET“ и „QUIT” будут нажаты второй раз, на дисплее будут показана индикация „- - -“. Дата и оставшийся пробег до ближайшего сервиса будут показаны, когда отложенный пробег будет достаточен для достоверного прогноза.
Введенные в память качество и вязкость масла проверить и изменить
- Запросить сервисные темы „Двигатель” или „Коробка передач”
- Нажимать кнопку „INFO” несколько раз, пока не появится на дисплее индикация качества и вязкости масла.
Изменение качества масла
- Нажать кнопку „RESET” (например, ручкой), и удерживать.
Дополнительно несколько раз нажать кнопку „QUIT“, пока не появится желаемое качество масла.
Отпустить кнопку „RESET”. Последнее показанное качество масла будет автоматически введено в память.
- Нажать кнопку „INFO”
На дисплее будет показано запомненная вязкость масла (только моторного масла)
Изменение вязкости масла
- Повторить процесс как при работе „Изменение качества масла“

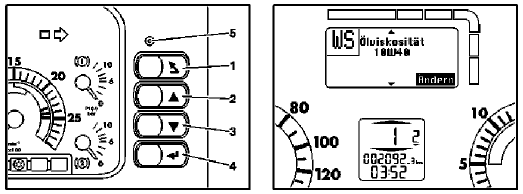

Тип 375.4, 944 (AXOR) с Кодом (JW5)
Тип 950.0/1/2/3, 952.0/1/2/3, 953.1/3,
954.0/1/2 (ACTROS), начиная с серийного номера VIN 471230
Тип 950.5/6, 952.5/6, 953.6, 954.5
(ATEGO 18 t) начиная с серийного номера VIN 586357,
Тип 957 (ECONIC) начиная с серийного номера VIN 931233

Показано на автомобиле ACTROS

Порядок следования индикации в сервисном модуле определяется в зависимости от наступления срока сервисных работ.
Сервисные работы, а также Сервисные темы запросить
- Повернуть ключ зажигания в замке в положение движения
Будет проведен функциональный контроль
- Нажать кнопку (1)
Будет показана индикация наружной температуры, а также время (в зависимости от варианта исполнения панели инструментов)
- Нажать одну их кнопок (1-4)
Будет показано главное меню
- С помощью кнопок (2 или 3) выбрать меню „Serviceinfo“ (Сервисная информация)
- Нажать кнопку (4)
Будет открыто меню «Сервисная информация»
Путем повторного нажатия кнопки (3) будут показаны друг за другом контролируемые сервисные работы, а также сервисные темы с оставшимся пробегом или сроком проведения сервисных работ, качество масла (Лист Предписания Мерседес-Бенц) и вязкость моторного масла.
- Нажать кнопку (1)
Возврат в вышестоящий уровень меню
Проведение сервисных работ подтвердить (обнулить интервалы)
- Запросить сервисные работы, а также сервисные моменты.
- Нажать кнопку (5) (например, ручкой) и удерживать.
- Дополнительно нажать кнопку (4). Кнопку (5) отпустить.
На дисплее будет показан новый срок сервисного обслуживания.
- Нажать кнопку (3)
На дисплее будет показан новый оставшийся пробег
Введенные в память данные по маслу изменить
Изменение вязкости масла
- Запросить в меню «Сервисная информация» аложенную в память «вязкость масла»
Нажать кнопку (5) (например, ручкой) и удерживать.
Дополнительно несколько раз нажать кнопку (4), до тех пор пока не будет показано качество залитого масла.
- Отпустить кнопку (5). Последняя показанная вязкость масла будет автоматически запомнена.
Изменение качества масла
Запросить в меню „Сервисная информация“ введенное в память качество масла (двигателя или коробки передач).
- Повторить процесс как при работе „ Изменение вязкости масла “

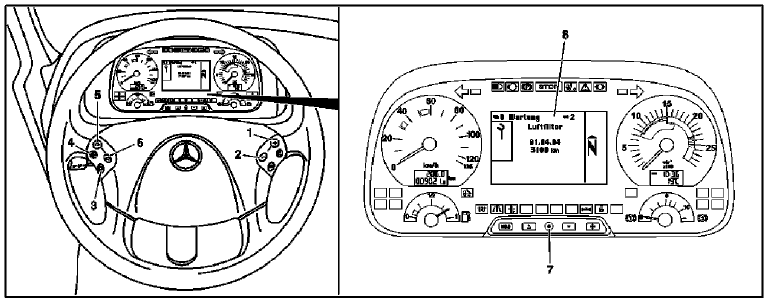

Тип 930, 932, 933, 934 (ACTROS)

Порядок следования индикации в сервисном модуле определяется в зависимости от наступления срока сервисных работ.
Сервисные работы, а также Сервисные темы запросить
- Повернуть ключ зажигания в замке в положение движения
Будет показано базовое меню на многофункциональном дисплее (8).
- Нажать кнопки (3 или 4) столько раз, чтобы был показа срок сервисного обслуживания.
i Если не показано ни какого срока сервисного обслуживания, на многофункциональном дисплее (8) будет показано „keine Wartungsdaten“
- Нажать кнопку (5 или 6), до выбора желаемого срока сервисного обслуживания.
- Нажать кнопки (3 или 4), чтобы покинуть меню и войти в другой пункт меню.
Проведение сервисных работ подтвердить (обнулить интервалы)
- Запросить сервисные работы, а также сервисные моменты.
- Нажать кнопку (7) (например, ручкой) и удерживать одну секунду
i Система информации водителя установит показанный срок сервисного обслуживания.
Сегменты слева вверху на многофункциональном дисплее (8) показывают количество сроков сервиса в меню. Каждый сегмент обозначает один сервисный срок.
Введенные в память данные по маслу опросить и изменить
- Нажать кнопку (3 или 4) до тех пор, пока не появиться меню «Einstellungen» «Настройки»
- Нажать кнопку (1 или 2) до тех пор, пока визуальные столбики на установятся на «Betribsstoffe“ „Эксплуатационные материалы“-
- Нажать кнопку (5 или 6) до тех пор, пока не появится желаемое меню

• Вязкость масла
• Качество моторного масла
• Качество масла в коробке передач
- Нажать кнопку (7) (например, ручкой) до тех пор, пока используемая вязкость или качество масла (Лист Предписания Мерседес-Бенц) для двигателя или коробки передач не будет показанa на
многофункциональном дисплее (8).
- Нажать кнопки (3 или 4), чтобы покинуть меню и войти в другой пункт меню.

  • Агрегаты – проверить состояние и герметичность
  • Все трубки и шланги, провода датчиков – проверить состояние и герметичность
  • Все резервуары, приборы, амортизаторы, крышки, манжеты, защитные колпачки – проверить состояние и герметичность
  • Болты и гайки подтянуть. Соблюдать предписанный момент затяжки!
  • Шасси и кузов
ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ АВТОМОБИЛЯ
  • Клапана отрегулировать
  • Зазор в приводе клапанов проверить, отрегулировать
  • Клапанную перемычку отрегулировать
  • Воздушный впускной патрубок между воздушным фильтром и двигателем – проверить состояние и герметичность
  • Воздушный фильтр с клапаном удаления пыли – очистить от пыли
  • Воздушный фильтр заменить
  • Клиновой ремень проверить на повреждения и износ
  • Виды износа ребристого клинового ремня
  • Моторное масло и масляный фильтр заменить
  • Фильтрующий элемент масляного фильтра заменить
  • Запросить на дисплее информацию по уровню масла в двигателе
  • Система охлаждения двигателя – проверить уровень охлаждающей жидкости, откорректировать
  • Проверить содержание антифриза, откорректировать
  • Морозостойкость охлаждающей жидкости откорректировать
  • Система охлаждения и отопления – проверить состояние радиатора, трубопроводов и шлангов
  • Охлаждающую жидкость заменить
  • Охлаждающую жидкость слить, залить
ОБСЛУЖИВАНИЕ ТРАНСМИССИИ АВТОМОБИЛЯ
  • Регулятор сцепления – заменить сетчатый фильтр
  • Привод сцепления – тормозную жидкость заменить
  • Механическая коробка передач – масло заменить
  • Отбора мощности – заменить фильтр
  • Гидравлическое переключение передач – тормозную жидкость заменить
  • Раздаточная коробка – масло заменить
  • Передний мост – замена масла
  • Ступица передней оси – заменить смазку, проверить конический роликовый подшипник
  • Задний мост – замена масла
  • Проходной редуктор заднего моста – замена масла
  • Ступица задней подъемной оси – заменить смазку, проверить конический роликовый подшипник
ОБСЛУЖИВАНИЕ ШАССИ АВТОМОБИЛЯ
  • Седельное устройство – проверить работоспособность, зазор и крепление
  • Сцепное устройство – проверить работоспособность, зазор и крепление
  • Пальцы рессоры передней подвесной оси – наполнить резервуар для смазки
  • Листовые рессоры / пневмобаллоны рессоры – наличие повреждений проверить визуально
  • Давление в шинах, включая запасное колесо, откорректировать
  • Таблица давления воздуха в шинах
ОБСЛУЖИВАНИЕ СИСТЕМ БЕЗОПАСНОСТИ
  • Износ тормозных колодок по дисплею определить
  • Система автоматической регулировки тормозных механизмов – проверить обратный ход колесного тормозного цилиндра
  • Осушитель сжатого воздуха – патрон с гранулятом заменить
  • Ретардер – замена масла
  • Ретардер – воздушный зазор проверить
  • Измерительный шаблон для проверки зазора
  • Проверить состояние рулевой механики
ОБСЛУЖИВАНИЕ СИСТЕМЫ ПИТАНИЯ
  • Предварительный топливный фильтр – фильтрующий элемент очистить
  • Топливный фильтр заменить
  • Предварительный топливный фильтр с отделением воды – фильтрующий элемент заменить
ОБСЛУЖИВАНИЕ ЭЛЕКТРООБОРУДОВАНИЯ
  • Сигнал и контрольные лампы – контроль функционирования
  • Проверить контрольные лампы Аккумуляторы – проверить уровень электролита, откорректировать
  • Регулировку фар проверить, откорректировать
  • Стеклоочиститель, стеклоомыватель и очиститель фар - контроль работоспособности
ОБСЛУЖИВАНИЕ КУЗОВА САМОСВАЛА
  • Система опрокидывания кузова – замена масла
  • Система опрокидывания кузова – проверить работоспособность, зазор и крепление
ОБСЛУЖИВАНИЕ СИСТЕМЫ ОТОПЛЕНИЯ
  • Система отопления и вентиляции, автономный отопитель - контроль работоспособности
  • Контроль работоспособности дополнительного водяного отопителя
  • Контроль работоспособности дополнительного воздушного отопителя
  • Контроль работоспособности дополнительного отопителя
  • Пылевой фильтр салона для отопления / вентиляции заменить
Назад к содержимому
