Описание двигателей PERKINS 1103 и 1104С
(DC11, DD11, DJ11, DK11, RE11, RG11, RJ11, RR11, RS11, DF11, DG11)
1104

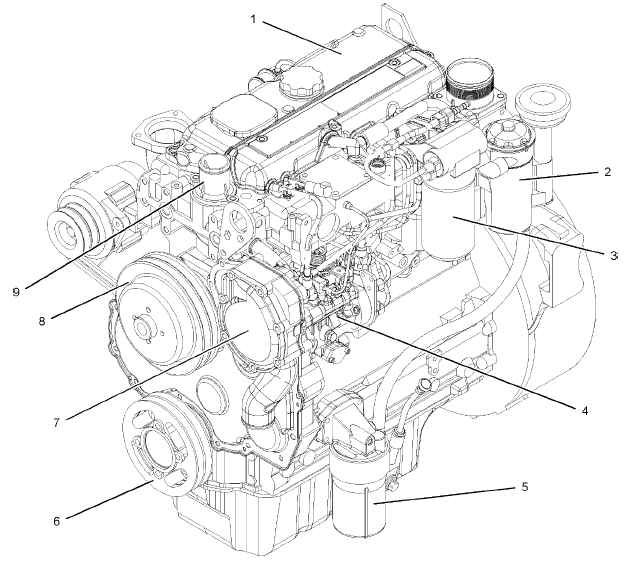

1. Крышка клапанного механизма
2. Сапун картера
3. Топливный фильтр двигателя
4. Насос для впрыска топлива
5. Масляный фильтр двигателя
6 .Шкив коленчатого вала
7. Водяной насос
8. Шкив вентилятора
9. Корпус регулятора температуры воды

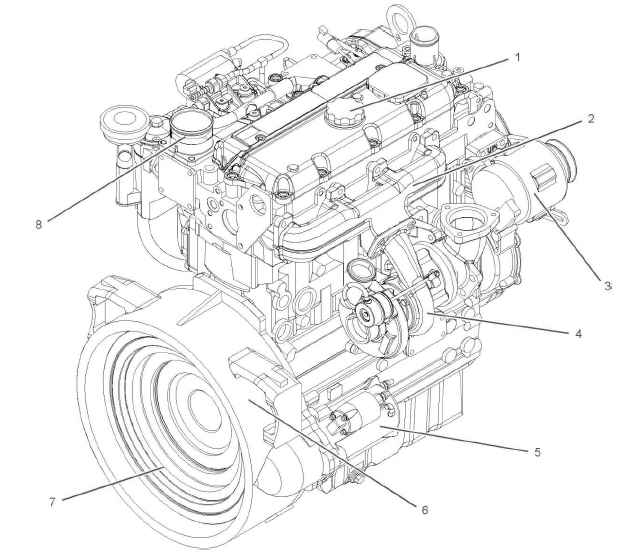

1. Крышка маслозаправочного отверстия двигателя
2. Выхлопной патрубок
3. Генератор.
4. Турбонагнетатель
5. Электрический пусковой двигатель
6. Картер маховика
7. Маховик
8. Воздухозаборник
1103

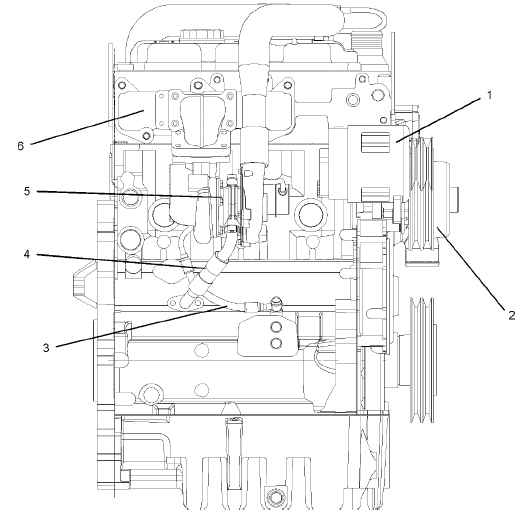

1. Генератор.
2. Шкив вентилятора
3. Подача масла к турбонагнетателю
4. Слив масла из турбонагнетателя
5. Турбонагнетатель
6. Выхлопной патрубок

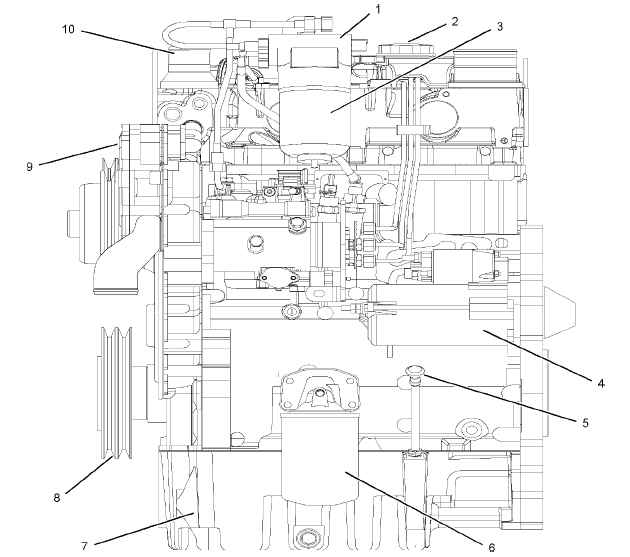

1. Топливоперекачивающий насос
2. Крышка маслозаправочного отверстия двигателя
3. Топливный фильтр двигателя
4. Электрический пусковой двигатель
5. Щуп для измерения уровня масла
6. Масляный фильтр
7. Поддон картера
8. Шкив коленчатого вала
9. Водяной насос
10. Корпус регулятора температуры воды
Описание двигателя
Двигатели Perkins спроектированы для следующего применения: в машинах, генераторных установках и промышленном мобильном оборудовании. Двигатели применимы при следующих типах всасывания: с турбонаддувом и последующим охлаждением с турбонагнетателем безнаддувный.

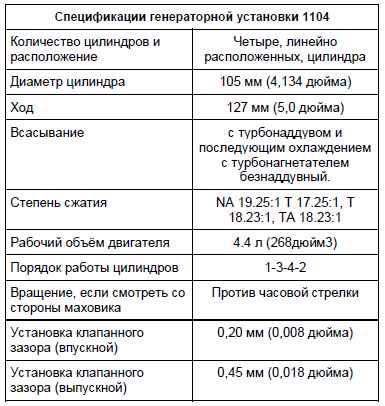

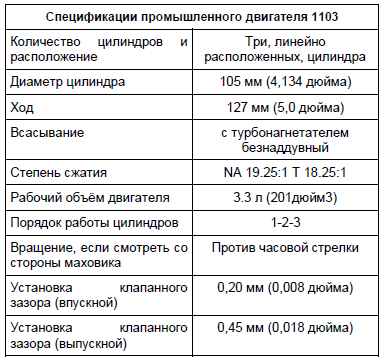

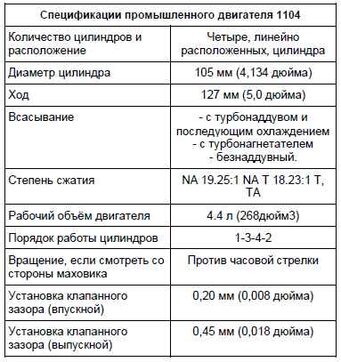

Спецификации двигателя
Примечание: Передняя часть двигателя находится с противоположной стороны маховика двигателя. Левая и правая стороны двигателя определяются со стороны конца маховика. Цилиндром №1 является головной цилиндр.

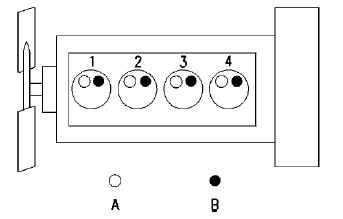

Типичный пример расположения клапанов
(А) – Выпускные клапаны
(В) – Впускные клапаны
Идентификация двигателя
Двигатели Perkins идентифицируются по серийному номеру. Этот номер выбит на идентификационной табличке, которая установлена с левой стороны двигательного блока.
В качестве примера рассмотрим серийный номер REU090001H.
RE ___________________________________ тип двигателя
U ______________________ изготовлен в Великобритании
0900001 ___________________ серийный номер двигателя
Н _________________________________ год изготовления
Все эти номера необходимы дилеру и дистрибьютору компании Perkins для того, чтобы точно знать какие компоненты входят в состав данного двигателя. Это также позволит точно идентифицировать номера установленных компонентов.
Типичная табличка с серийным номером двигателя
1. Номер рабочей спецификации деталей
2. Тип
3. Серийный номер
4. Номер перечня
Табличка с серийным номером двигателя установлена с левой стороны блока цилиндров сзади трубопроводов высокого давления топливного насоса высокого давления.
На табличке с серийным номером двигателя выбита следующая информация: серийный номер двигателя, модель и компоновочный номер.
