MAN Проверка сцепления Ecosplit и New Ecosplit
(мастерская)

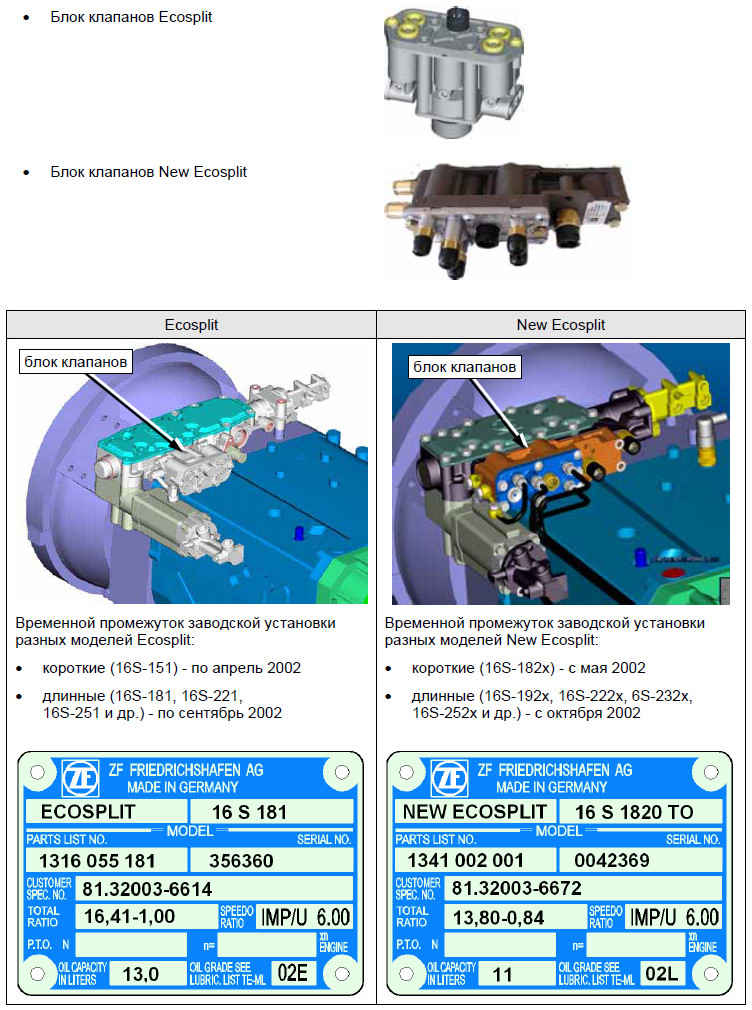

КПП Ecosplit и New Ecosplit можно отличить друг от друга по данным в табличке и по устройству блока клапанов.
Подача воздуха для переключения
Эта проверка проводится в автомобилях с устройством отключения воздуха для переключения, добавленного согласно SI 159803 (Ecosplit), или установленного на заводе (New Ecosplit).
- Автомобиль должен быть неподвижен.
- Установите стояночный тормоз.
- Включите зажигание.
- Установите нейтральное положение передач.
- He нажимайте педаль сцепления.
- Слегка нажмите рычаг в направлении 3-й или 4-й передачи.
- Медленно нажмите педаль сцепления до появления возможности включения выбранной передачи.
Подача воздуха для включения механизма ServoShift зависит от положения сцепления.

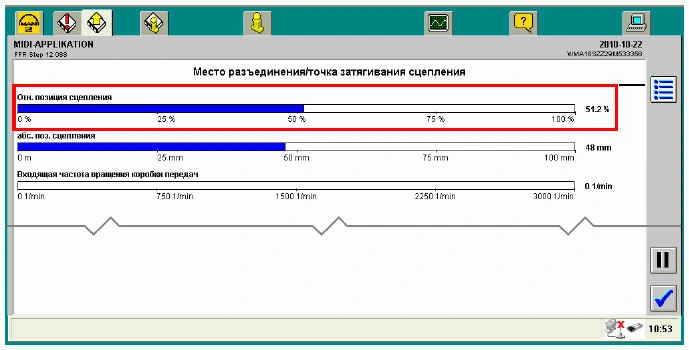

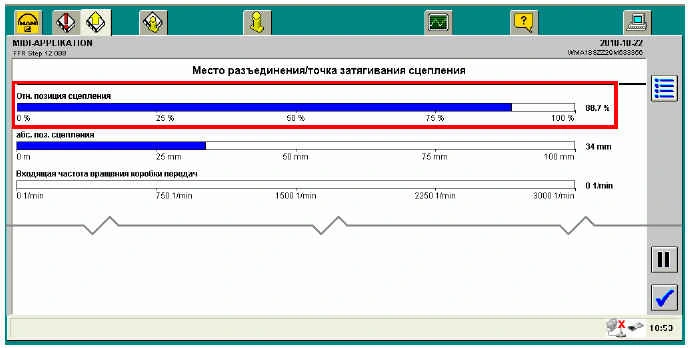

Его можно проверить по указателю Отн. позиция сцепления в MAN-cats.
B главном разделе выберите: Диагностика -> Центральный компьютер/Приборы -> FFR/PTM/MFR -> Функциональное испытание сцепления.
B автомобилях c компьютером FFR ниже версии Step 12, подача воздуха для механизма ServoShift должна происходить при степени сцепления не менее 70%, a в автомобилях c компьютером FFR HE ниже версии Step 12 - при степени сцепления не менее 85%.
Итоги проверки
• Если при включении передачи получена Отн. позиция сцепления не менее 70% или 85%,:
устройство исправно.
• Если при включении передачи это значение не получено:
устройство неисправно,
(и требуется повторное калибрование блока управления сцеплением либо ремонт механизма управления или переключения коробки передач.)
Подача воздуха для переключения
Эта проверка проводится в автомобилях с устройством отключения воздуха для переключения, добавленного согласно SI 159803 (Ecosplit), или установленного на заводе (New Ecosplit).
- Автомобиль должен быть неподвижен.
- Установите стояночный тормоз.
- Включите зажигание.
- Установите нейтральное положение передач.
- He нажимайте педаль сцепления.
- Слегка нажмите рычаг в направлении 3-й или 4-й передачи.
- Медленно нажмите педаль сцепления до появления возможности включения выбранной передачи.
Подача воздуха для включения механизма ServoShift зависит от положения сцепления.
Его можно проверить по указателю Отн. позиция сцепления в MAN-cats.
B главном разделе выберите: Диагностика -> Центральный компьютер/Приборы -> FFR/PTM/MFR -> Функциональное испытание сцепления.
B автомобилях c компьютером FFR ниже версии Step 12, подача воздуха для механизма ServoShift должна происходить при степени сцепления не менее 70%, a в автомобилях c компьютером FFR HE ниже версии Step 12 - при степени сцепления не менее 85%.
Итоги проверки
• Если при включении передачи получена Отн. позиция сцепления не менее 70% или 85%,:
устройство исправно.
• Если при включении передачи это значение не получено:
устройство неисправно,
(и требуется повторное калибрование блока управления сцеплением либо ремонт механизма управления или переключения коробки передач.)
