Диагностика: считывание и стирание памяти ошибок блока управления двигателем КамАЗ с двигателем 740.XX
После включения зажигания проводится тест диагностической лампы двигателя и она загорается на 3с. Если диагностическая лампа продолжает гореть либо она загорается при работе двигателя это означает, что в системе управления двигателем произошла неисправность.
Информация о данной неисправности хранится в электронном блоке и может быть прочитана либо при помощи диагностического прибора, либо при помощи лампы диагностики. После устранения неисправности диагностическая лампа гаснет.

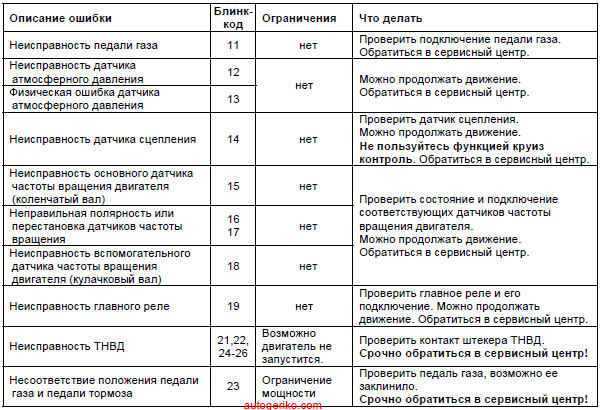

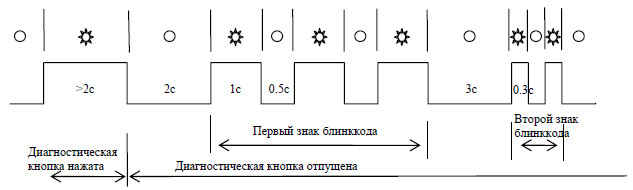

Диагностика двигателя проводится нажатием и удерживанием диагностической кнопки более 2с. После отпускания кнопки диагностическая лампа промигает блинккод неисправности двигателя в виде нескольких длинных вспышек (первый знак блинккода) и нескольких коротких вспышек (второй знак блинккода).
При следующем нажатии на диагностическую кнопку будет мигать блинккод следующей неисправности. Таким образом выводятся все неисправности хранящиеся в электронном блоке.
После вывода последней запомненной неисправности блок начинает заново выводить первую неисправность.
Для стирания выводимых диагностической лампой блинккодов из памяти блока управления при нажатой диагностической кнопке включите зажигание и после этого удерживайте диагностическую кнопку еще около 5сек.

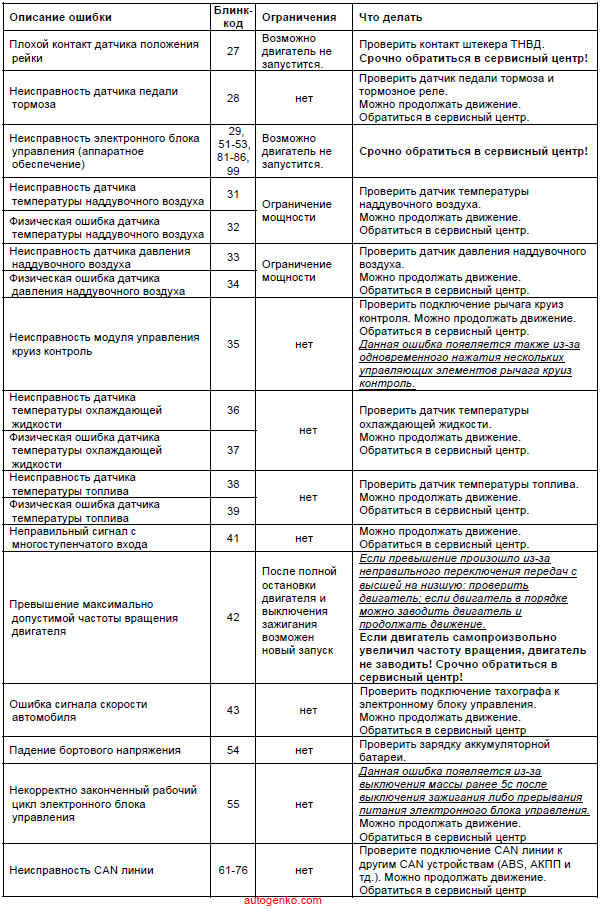

Пример: при физической ошибке датчика температуры наддувочного воздуха (блинккод 32) диагностическая лампа промигает 3 длинные вспышки, пауза, 2 короткие вспышки.

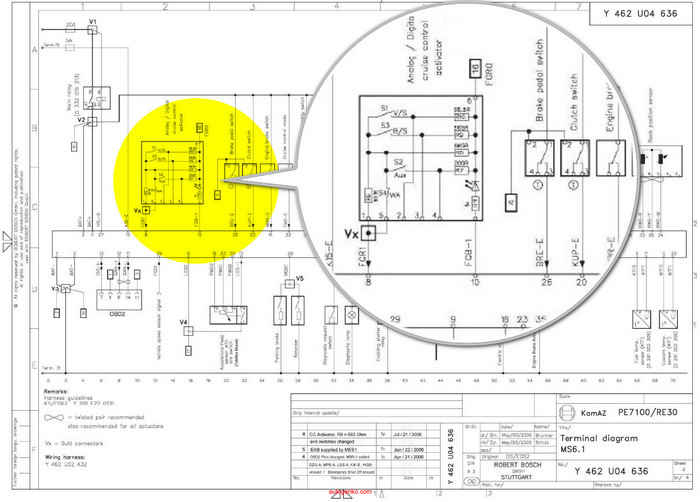

Схемы в высоком качестве смотрите в
