Отопители MAN TGL / TGM

Электросхемы автономных отопителей MAN TGL / TGM

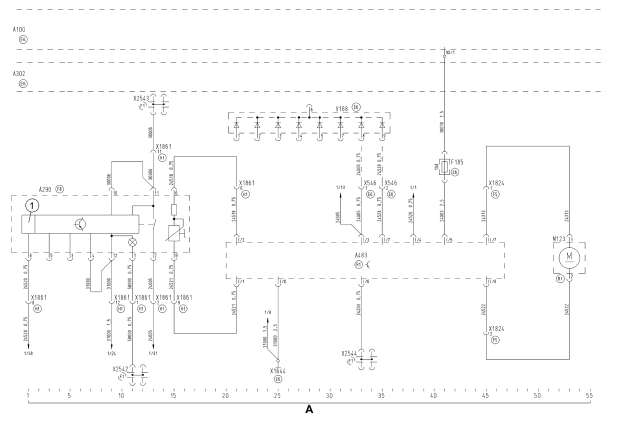

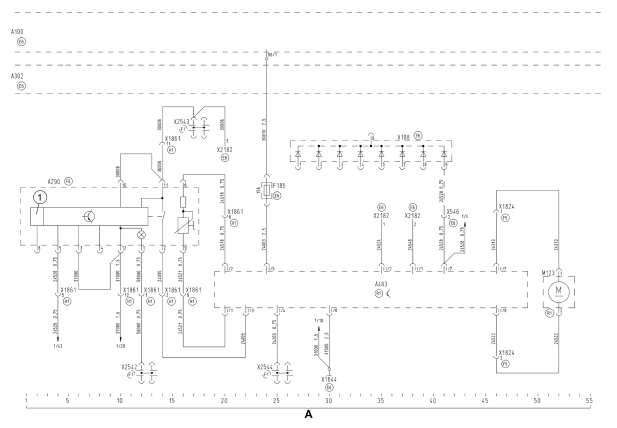

Дополнительный отопитель D1LCC/D3LCC с TRS

A100 Электрическая бортовая сеть
A290 Блок управления дополнительного отопителя (часы/термостат)
A302 Центральный процессор 2
A483 Дополнительное воздушное отопление
F185 Предохранитель дополнительного отопителя
M123 Дозировочный насос дополнительного отопителя
V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
X546 Штекерное соединение - дополнительный отопитель основной выключатель электрический
X1644 Точка заземления кабины рядом с электрической бортовой сетью
X1824 Штекерное соединение - кабина, дозировочный насос дополнительного отопителя
X1861 Штекерное соединение - кабина - блок управления дополнительного отопителя
X2182 Штекерное соединение - отключение TRS воздушного отопления
X2542 Распределитель потенциала 21-пол. кабель 58000
X2543 Распределитель потенциала 21-пол. кабель 30006
X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------

1 Светодиодные часы

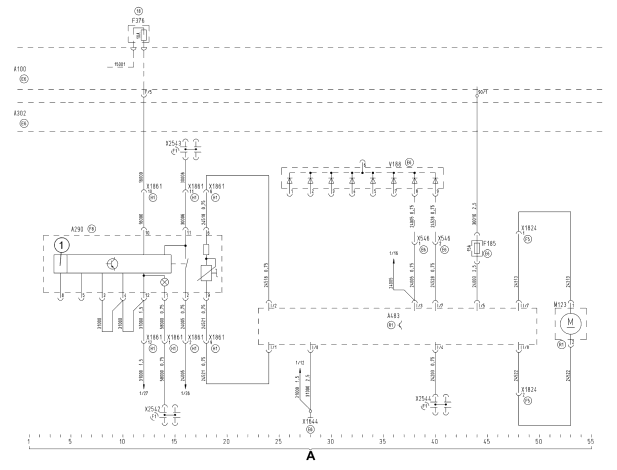

Дополнительный отопитель D1LCC/D3LCC без TRS

A100 Электрическая бортовая сеть
A290 Блок управления дополнительного отопителя (часы/термостат)
A302 Центральный процессор 2
A483 Дополнительное воздушное отопление
F185 Предохранитель дополнительного отопителя
F376 Предохранитель кабины внутри (клемма 15)
M123 Дозировочный насос дополнительного отопителя
V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
X546 Штекерное соединение - дополнительный отопитель основной выключатель электрический
X1644 Точка заземления кабины рядом с электрической бортовой сетью
X1824 Штекерное соединение - кабина, дозировочный насос дополнительного отопителя
X1861 Штекерное соединение - кабина - блок управления дополнительного отопителя
X2542 Распределитель потенциала 21-пол. кабель 58000
X2543 Распределитель потенциала 21-пол. кабель 30006
X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------

1 Светодиодные часы

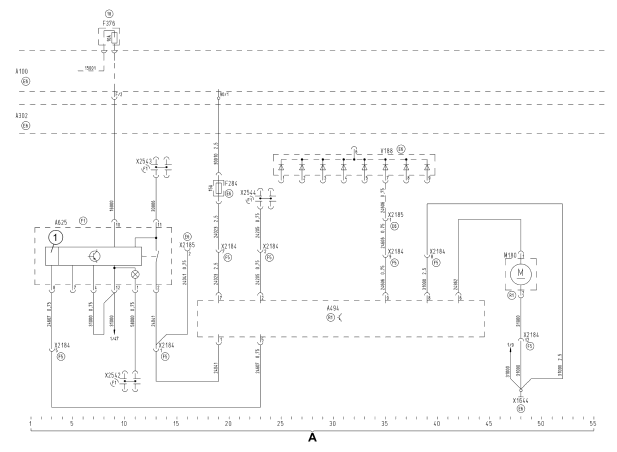

Дополнительный отопитель D5W с TRS

A100 Электрическая бортовая сеть
A302 Центральный процессор 2
A494 Дополнительное водяное отопление
A625 Блок управления дополнительного водяного отопления
F284 Предохранитель дополнительного отопителя
F376 Предохранитель кабины внутри (клемма 15)
M180 Дозировочный насос 2 дополнительного отопителя
V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
X1644 Точка заземления кабины рядом с электрической бортовой сетью
X2170 Штекерное соединение - отключение TRS водяного отопления
X2184 Штекерное соединение - дополнительный водяной обогреватель кабины
X2185 Штекерное соединение - дополнительное водяное отопление - разъединитель аккумуляторной батареи
X2542 Распределитель потенциала 21-пол. кабель 58000
X2543 Распределитель потенциала 21-пол. кабель 30006
X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------

1 Светодиодные часы

Дополнительный отопитель D5W без TRS

A100 Электрическая бортовая сеть
A302 Центральный процессор 2
A494 Дополнительное водяное отопление
A625 Блок управления дополнительного водяного отопления
F284 Предохранитель дополнительного отопителя
F376 Предохранитель кабины внутри (клемма 15)
M180 Дозировочный насос 2 дополнительного отопителя
V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
X1644 Точка заземления кабины рядом с электрической бортовой сетью
X2184 Штекерное соединение - дополнительный водяной обогреватель кабины
X2185 Штекерное соединение - дополнительное водяное отопление - разъединитель аккумуляторной батареи
X2542 Распределитель потенциала 21-пол. кабель 58000
X2543 Распределитель потенциала 21-пол. кабель 30006
X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------

1 Светодиодные часы

Дополнительный отопитель с отключением TRS

A100 Электрическая бортовая сеть
A302 Центральный процессор 2
K678 Реле дополнительного отопителя с отключением TRS
K679 Реле дополнительного отопителя с отключением TRS
V200 Диод механизма отбора мощности 1
V201 Диод механизма отбора мощности 2
V202 Группа диодов V200, V201
X1552 Штекерное соединение - механизм отбора мощности 1 / нагревательный элемент TRS
X1554 Штекерное соединение - механизм отбора мощности 2 / нагревательный элемент TRS
X1644 Точка заземления кабины рядом с электрической бортовой сетью
X1754 Обжимное соединение кабеля 59104
X1984 Колодка реле K678, K679
X2170 Штекерное соединение - отключение TRS водяного отопления
X2182 Штекерное соединение - отключение TRS воздушного отопления

Дополнительный отопитель Thermo 50 с TRS

A100 Электрическая бортовая сеть
A302 Центральный процессор 2
A494 Дополнительное водяное отопление
A625 Блок управления дополнительного водяного отопления
F284 Предохранитель дополнительного отопителя
F376 Предохранитель кабины внутри (клемма 15)
M180 Дозировочный насос 2 дополнительного отопителя
V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
X1644 Точка заземления кабины рядом с электрической бортовой сетью
X2170 Штекерное соединение - отключение TRS водяного отопления
X2184 Штекерное соединение - дополнительный водяной обогреватель кабины
X2185 Штекерное соединение - дополнительное водяное отопление - разъединитель аккумуляторной батареи
X2542 Распределитель потенциала 21-пол. кабель 58000
X2543 Распределитель потенциала 21-пол. кабель 30006
X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------

1 Светодиодные часы

Дополнительный отопитель Thermo 50 без TRS

A100 Электрическая бортовая сеть
A302 Центральный процессор 2
A494 Дополнительное водяное отопление
A625 Блок управления дополнительного водяного отопления
F284 Предохранитель дополнительного отопителя
F376 Предохранитель кабины внутри (клемма 15)
M180 Дозировочный насос 2 дополнительного отопителя
V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
X1644 Точка заземления кабины рядом с электрической бортовой сетью
X2184 Штекерное соединение - дополнительный водяной обогреватель кабины
X2185 Штекерное соединение - дополнительное водяное отопление - разъединитель аккумуляторной батареи
X2542 Распределитель потенциала 21-пол. кабель 58000
X2543 Распределитель потенциала 21-пол. кабель 30006
X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------

1 Светодиодные часы

Дополнительный отопитель Webasto Airtop 2000 OEM и 3500 с TRS

A100 Электрическая бортовая сеть
A290 Блок управления дополнительного отопителя (часы/термостат)
A302 Центральный процессор 2
A483 Дополнительное воздушное отопление
F185 Предохранитель дополнительного отопителя
M123 Дозировочный насос дополнительного отопителя
V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
X546 Штекерное соединение - дополнительный отопитель основной выключатель электрический
X1644 Точка заземления кабины рядом с электрической бортовой сетью
X1824 Штекерное соединение - кабина, дозировочный насос дополнительного отопителя
X1861 Штекерное соединение - кабина - блок управления дополнительного отопителя
X2182 Штекерное соединение - отключение TRS воздушного отопления
X2542 Распределитель потенциала 21-пол. кабель 58000
X2543 Распределитель потенциала 21-пол. кабель 30006
X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------

1 Светодиодные часы

Дополнительный отопитель Webasto Airtop 2000 OEM и 3500 без TRS

A100 Электрическая бортовая сеть
A290 Блок управления дополнительного отопителя (часы/термостат)
A302 Центральный процессор 2
A483 Дополнительное воздушное отопление
F185 Предохранитель дополнительного отопителя
M123 Дозировочный насос дополнительного отопителя
V188 Группа диодов 8-кратная разъединителя аккумуляторной батареи
X546 Штекерное соединение - дополнительный отопитель основной выключатель электрический
X1644 Точка заземления кабины рядом с электрической бортовой сетью
X1824 Штекерное соединение - кабина, дозировочный насос дополнительного отопителя
X1861 Штекерное соединение - кабина - блок управления дополнительного отопителя
X2542 Распределитель потенциала 21-пол. кабель 58000
X2543 Распределитель потенциала 21-пол. кабель 30006
X2544 Распределитель потенциала 21-пол. К-кабеля

-----------------------------------------------------------

1 Светодиодные часы
